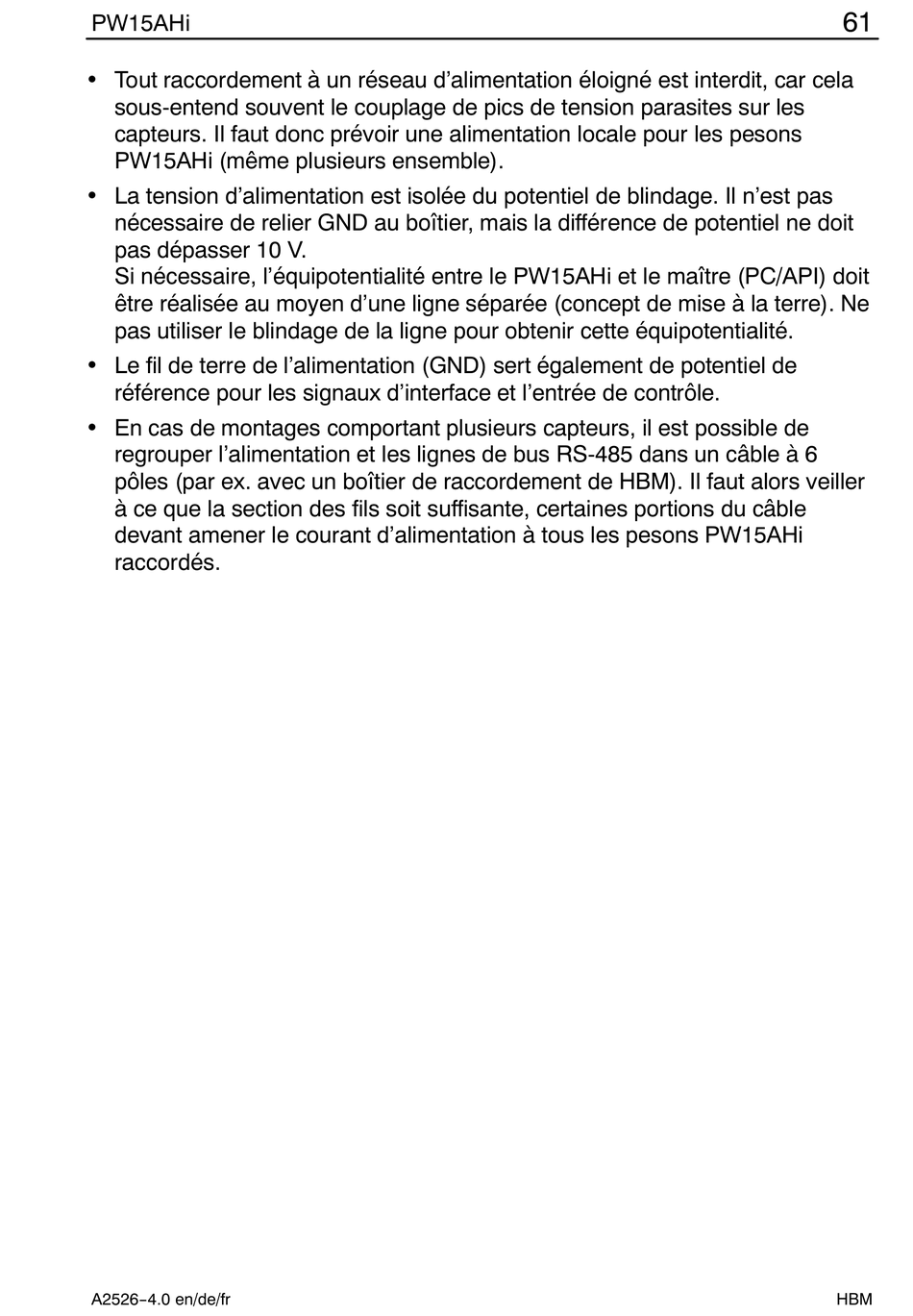

HBM PW15AHi Montageanleitung Seite 61

PW15AHi
 Tout raccordement à un réseau d'alimentation éloigné est interdit, car cela
sous‐entend souvent le couplage de pics de tension parasites sur les
capteurs. Il faut donc prévoir une alimentation locale pour les pesons
PW15AHi (même plusieurs ensemble).
 La tension d'alimentation est isolée du potentiel de blindage. Il n'est pas
nécessaire de relier GND au boîtier, mais la différence de potentiel ne doit
pas dépasser 10 V.
Si nécessaire, l'équipotentialité entre le PW15AHi et le maître (PC/API) doit
être réalisée au moyen d'une ligne séparée (concept de mise à la terre). Ne
pas utiliser le blindage de la ligne pour obtenir cette équipotentialité.
 Le fil de terre de l'alimentation (GND) sert également de potentiel de
référence pour les signaux d'interface et l'entrée de contrôle.
 En cas de montages comportant plusieurs capteurs, il est possible de
regrouper l'alimentation et les lignes de bus RS‐485 dans un câble à 6
pôles (par ex. avec un boîtier de raccordement de HBM). Il faut alors veiller
à ce que la section des fils soit suffisante, certaines portions du câble
devant amener le courant d'alimentation à tous les pesons PW15AHi
raccordés.
