HQ Power VDP250MHS18FL2 Bedienungsanleitung Seite 35

Macros Schwenk-/
16
Neigebewegung
17 Geschwindigkeit
Schwenkbewegung
Geschwindigkeit
18 Neigebewegung

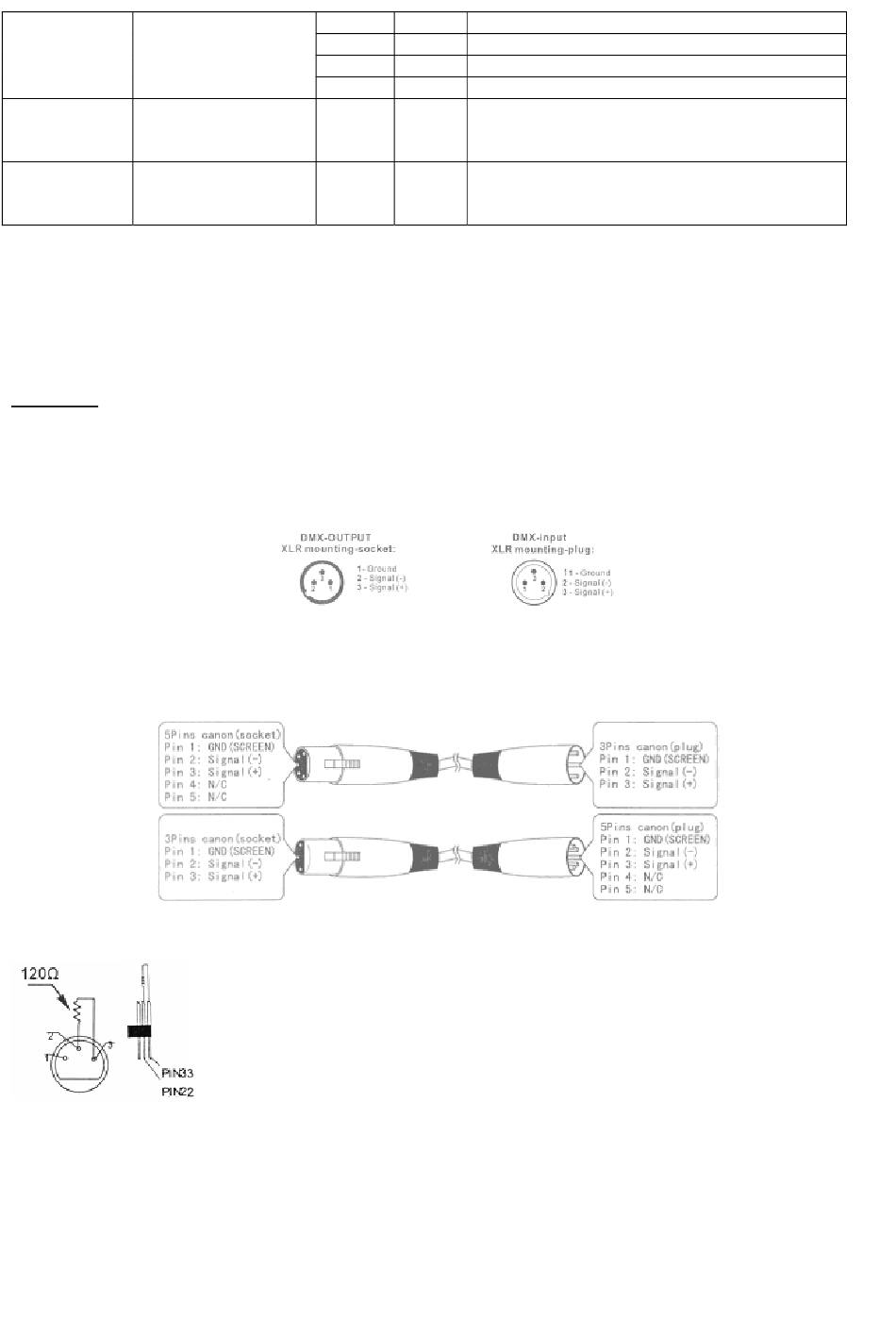

c. DMX512-Anschluss
Verbinden Sie ein XLR-Kabel mit dem 3-pol. XLR-Ausgang der Steuerung und die andere Seite mit
dem 3-pol. XLR-Eingang des VDP250MHS18FL2. Sie können verschiedene VDP250MHS18FL2 in
Serie schalten. Die Verbindung muss mit einem zweipoligen geschirmten Kabel mit XLR-Stecker und
-Kupplung erfolgen.
Achtung: Verbinden Sie den DMX-Kabel des letzten Gerätes mit einer Terminierung.
Verwenden Sie nur ein geschirmtes Stereo-Kabel und 3-polige XLR-Stecker und Anschlüsse um den
Controller mit dem Gerät oder die Geräte miteinander zu verbinden.
Besetzung vom XLR-Anschluss
Die Controller-Linie von 3-Pin nach 5-Pin anzupassen (Stecker und Kontakt).
d. DMX-512-Kette mit Terminierung
e. DMX512-Startadresse
Jedes Gerät muss eine separate DMX-Startadresse haben wenn ein DMX-Signal verwendet wird,
damit das richtige Gerät auf die richtigen Kontrollesignale reagiert. Die digitale Startadresse ist der
erste Kanal, auf den der Projektor auf Signale vom DMX-Controller reagiert. Geben Sie diese
Startadresse ein und lesen Sie sie vom Display auf dem Fuß des VDP250MHS18FL2.
Sie können mehrere Geräte auf eine einzelne Startadresse definieren oder Sie können pro Gerät
eine neue Startadresse eingeben.
VDP250MHS18FL2_v2
0
52
103
154
0
fein
0
fein
Es empfiehlt sich eine DMX-Terminierung wenn das DMX-Kabel eine große
Distanz überbrücken muss oder in einer Umgebung mit vielem elektrischen
Geräusch verwendet wird (z.B. Diskothek). Die Terminierung verhindert
Korruption des digitalen Kontrollesignals durch elektrisches Geräusch. Die
DMX-Terminierung ist nur ein XLR-Stecker mit einem Widerstand von 120Ω
zwischen Pol 2 und Pol 3. Dieser XLR-Stecker wird dann in den XLR-Ausgang
am letzten Gerät gesteckt. Siehe Abbildung links.
51 Keine Funktion
102 Macros Schwenkbewegung
153 Macros Neigebewegung
255 Macros Schwenk-/ Neigebewegung
16-Bit-Bewegung
255
16-Bit-Bewegung
255
