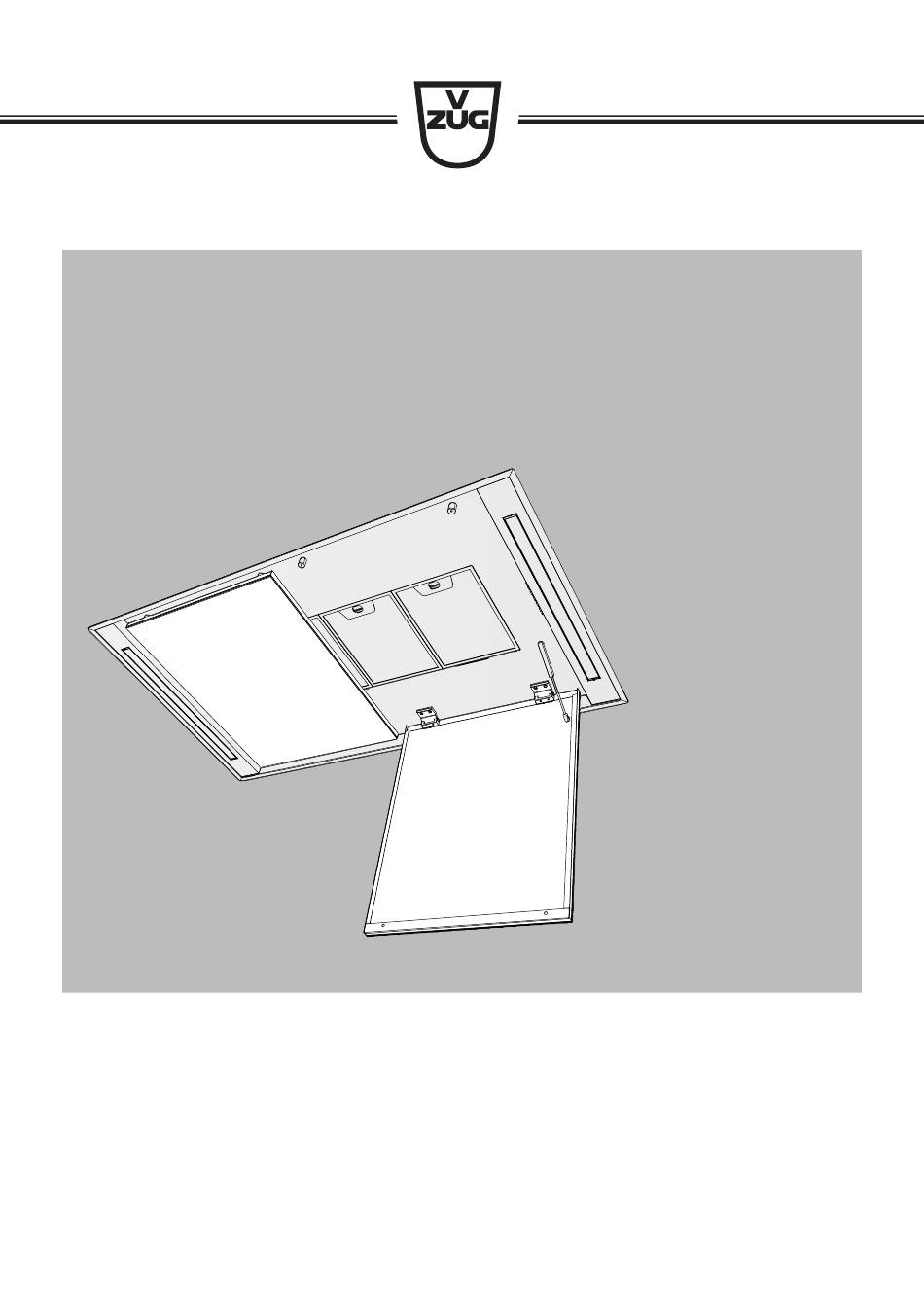

- Seite 1 Bedienungsanleitung DSDSR12 Dunstabzug...
- Seite 2 Drucklegung dieser Bedienungsanleitung. Änderungen im Sinne der Weiterentwicklung bleiben vorbehalten. Gültigkeitsbereich Die Modellnummer entspricht den ersten Stellen auf dem Typenschild. Diese Bedie- nungsanleitung gilt für: Produktfamilie Masssystem DSDSR12 64003 DSDSR12 64008 Ausführungsabweichungen sind im Text erwähnt. © V-ZUG AG, CH-6302 Zug, 2019...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise 4 Verwendete Symbole .......... 4 Allgemeine Sicherheitshinweise ...... 4 Gerätespezifische Sicherheitshinweise ..... 5 Gebrauchshinweise.......... 6 Gerätebeschreibung 8 Abluftmodell............ 8 Umluftmodell mit Umluftbox ........ 8 Ausrüstung.............. 8 Aufbau .............. 8 Bedien- und Anzeigeelemente ...... 9 Fernbedienung ............ 9 Bedienung 10 Fernbedienung aktivieren/deaktivieren ... 10 Gerät ein-/ausschalten ........ 10... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Verwendete Symbole tes unterwiesen wurden und die daraus resultierenden Ge- Kennzeichnet alle für die Sicherheit wichtigen Anweisungen. fahren verstanden haben. Kin- Nichtbeachtung kann zu Verletzun- der dürfen nicht mit dem Ge- gen, Schäden am Gerät oder an der rät spielen. Reinigung und Einrichtung führen! Benutzer-Wartung dürfen Informationen und Hinweise, die zu... -
Seite 5: Gerätespezifische Sicherheitshinweise
1 Sicherheitshinweise Gerätespezifische trennt ist, um einen mögli- Sicherheitshinweise chen elektrischen Schlag zu vermeiden. ▪ Es muss für ausreichende Be- ▪ Die Aufschrift der höchstzu- lüftung des Raumes gesorgt lässigen Leistung von aus- werden, wenn die Dunstab- wechselbaren Lampen muss zugshaube gleichzeitig mit während des Lampenwech- Geräten betrieben wird, die... -
Seite 6: Gebrauchshinweise
1 Sicherheitshinweise ▪ Während des Betriebes des Absaugge- Gebrauchshinweise bläses muss eine ausreichende Fri- Vor der ersten Inbetriebnahme schluftzufuhr gewährleistet sein, um Un- terdruck im Küchenraum zu vermeiden ▪ Das Gerät darf nur gemäss separater und um die optimale Abluftförderung zu Installationsanleitung montiert und an ermöglichen. - Seite 7 1 Sicherheitshinweise Vorsicht Verbrennungsgefahr! ▪ Beim Frittieren auf der Kochstelle ist das Gerät während des Betriebes dau- ernd zu beaufsichtigen. Das im Frittier- gerät verwendete Öl kann sich bei Überhitzung selbst entzünden und einen Brand verursachen. Daher ist die Öltemperatur zu überwachen und unter dem Zündpunkt zu halten.
-
Seite 8: Gerätebeschreibung
Gerätebeschreibung Das Gerät ist zum Absaugen von Dunst über einer Kochstelle im Haushalt vorgesehen. Das Gerät wird im Abluftbetrieb eingesetzt. Abluftmodell Der über der Kochstelle anfallende Dunst wird durch ein Gebläse abgesogen. Durch den Metall-Fettfilter wird die Abluft gereinigt und über einen Stutzen mit integrierter Rückstau- klappe und die Abluftleitung ins Freie geführt. -
Seite 9: Bedien- Und Anzeigeelemente
2 Gerätebeschreibung Bedien- und Anzeigeelemente Infrarotschnittstelle Fernbedienung Beleuchtung ein-/ausschalten; Lichtintensität ändern Lüfterstufe 1/Gerät ausschalten; Nachlaufzeit aktivieren Lüfterstufe 2 Lüfterstufe 3 Lüfterstufe Intensiv Sättigungsanzeige für Metall-Fettfilter/Aktivkohlefilter Je nach Modell und Ausstattung kann die Ausführung ihres Gerätes in Einzelheiten von der beschriebenen Standardausführung abweichen. Fernbedienung Dieses Gerät kann mit einer Fernbedienung gesteuert werden. -
Seite 10: Bedienung
3 Bedienung Bedienung Fernbedienung aktivieren/deaktivieren Das Gerät kann mithilfe der Bedien- und Anzeigeelemente am Gerät oder mittels Fernbe- dienung bedient werden. Wir empfehlen, das Gerät mithilfe der Fernbedienung zu bedienen. ▸ Bei ausgeschaltetem Gerät Taste fünf Sekunden gedrückt halten. – Die LED der Taste blinkt zweimal. -
Seite 11: Intensivstufe Ein-/Vorzeitig Ausschalten
3 Bedienung Intensivstufe ein-/vorzeitig ausschalten ▸ Taste antippen. – Die Taste leuchtet. – Die Intensivstufe schaltet sich ein. ▪ Falls zuvor eine Lüfterstufe ausgewählt wurde, schaltet das Gerät nach sechs Minuten wieder auf diese Stufe zurück. ▪ Falls die Intensivstufe bei ausgeschaltetem Gerät angewählt wurde, schaltet sich das Gerät nach sechs Minuten aus. -
Seite 12: Sättigungsanzeige Metall-Fettfilter
3 Bedienung Sättigungsanzeige Metall-Fettfilter Nach 100 Betriebsstunden blinkt die Sättigungsanzeige bei ein- und ausgeschalteter Dunstabzugshaube. Der Sättigungsgrad ist erreicht, die Metall-Fettfilter müssen gereinigt werden. Zurückstellen der Sättigungsanzeige ▸ Gerät und Beleuchtung ausschalten. ▸ Taste drei Sekunden gedrückt halten. – Die LED der Taste blinkt dreimal. -
Seite 13: Pflege Und Wartung
4 Pflege und Wartung Pflege und Wartung Gehäuse reinigen Darauf achten, dass kein Wasser in das Gehäuse eindringt! Wasser im Gehäuse kann zu Schäden führen. Keine Scheuermittel, Scheuerschwämme, Metallwatte usw. zum Reinigen verwen- den. Die Oberfläche wird dadurch beschädigt. Schraubsicherung herausdrehen bzw. den Sicherungsautomaten ausschalten. Aussenseiten reinigen ▸... -
Seite 14: Störungen Selbst Beheben
5 Störungen selbst beheben Einbau ▸ Je einen Fettfilter 3 in die Halterung 4 einsetzen. ▸ Griff 2 nach hinten drücken und Fett- filter 3 oben in Halterung einrasten lassen. ▸ Paneele 1 nach oben schwenken. 2 3 3 Umluftbetrieb mit Umluftbox Pflege und Wartung sowie Austausch der Aktivkohlefilter siehe Anleitung Umluftbox. -
Seite 15: Zubehör Und Ersatzteile
6 Zubehör und Ersatzteile Zubehör und Ersatzteile Bei Bestellungen bitte Produktfamilie des Gerätes und genaue Bezeichnung des Zube- hörs oder des Ersatzteils angeben. Metall-Fettfilter Aktivkohlefilter für die Umluftbox Technische Daten Elektrischer Anschluss ▸ Siehe Typenschild. ▸ Metall-Fettfilter entfernen. – Das Typenschild befindet sich an der Innenseite des Gerätes. -
Seite 16: Entsorgung
8 Entsorgung Entsorgung Verpackung Kinder dürfen auf keinen Fall mit Verpackungsmaterial spielen, da Verletzungs- bzw. Erstickungsgefahr besteht. Verpackungsmaterial sicher lagern oder auf um- weltfreundliche Weise entsorgen. Sicherheit Machen Sie das Gerät unbenutzbar, damit Unfälle durch unsachgemässe Verwendung (z. B. durch spielende Kinder) vermieden werden: ▸... -
Seite 17: Stichwortverzeichnis
Stichwortverzeichnis Einbauen ............ 13 Reinigen ............ 13 Abluftmodell ............8 Sättigungsanzeige ........ 12 Aktivkohlefilter ............. 8 Modellbezeichnung ..........2 Anfragen ............19 Modellnummer............. 2 Anzeigeelemente Fernbedienung .......... 9 Aufbau..............8 Nachlaufzeit ein-/vorzeitig ausschalten Ausrüstung ............8 ..............11 Notizen ............... 18 Bedien- und Anzeigeelemente ...... -
Seite 18: Notizen
Notizen... -
Seite 19: Service & Support
Gerätes. Meine Geräteinformationen: SN: __________________________ Gerät: __________________________________ Halten Sie diese Geräteinformationen bitte immer bereit, wenn Sie mit V-ZUG Kontakt aufnehmen. Vielen Dank. ▸ Metall-Fettfilter entfernen. – Das Typenschild befindet sich an der Innenseite des Gerätes. – Ein zweites Typenschild befindet sich im Lieferumfang und soll zur Geräteidentifikati- on aufbewahrt werden. - Seite 20 Stufenweise Lüfterstufe verringern Stufenweise Lüfterstufe erhöhen Intensivstufe ein-/vorzeitig ausschalten Nachlaufzeit bzw. CleanAir-Funkti- on ein-/vorzeitig ausschalten J64003010-R05 V-ZUG AG, Industriestrasse 66, CH-6302 Zug Tel. +41 58 767 67 67, Fax +41 58 767 61 61 info@vzug.com, www.vzug.com Service-Center: Tel. 0800 850 850...
