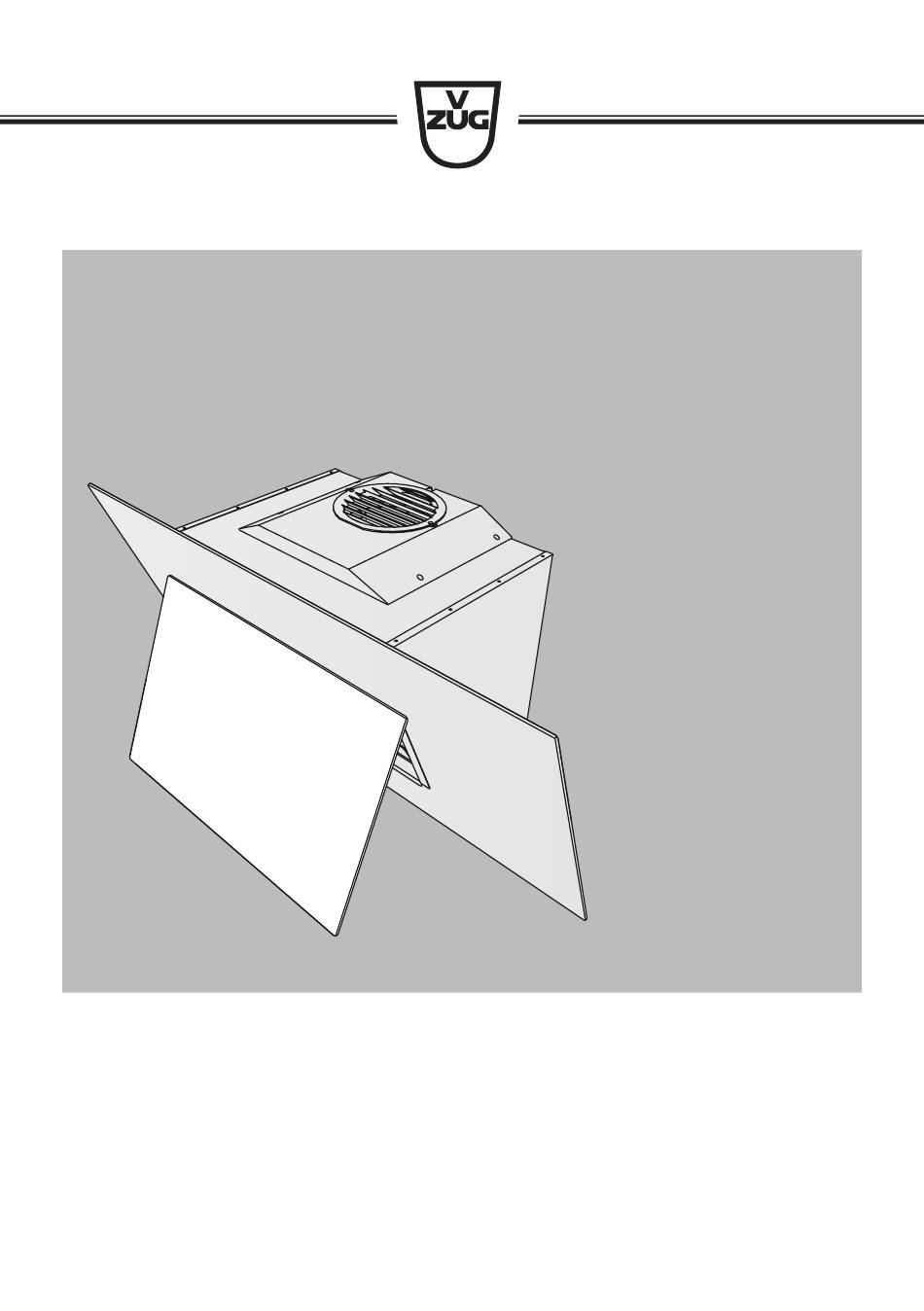

  • Seite 1 Bedienungsanleitung DWVHR9 Dunstabzug...
  • Seite 2 Drucklegung dieser Bedienungsanleitung. Änderungen im Sinne der Weiterentwicklung bleiben vorbehalten. Gültigkeitsbereich Die Modellnummer entspricht den ersten Stellen auf dem Typenschild. Diese Bedie- nungsanleitung gilt für: Produktfamilie Masssystem DWVHR9 62010 DWVHR9 62030 Ausführungsabweichungen sind im Text erwähnt. © V-ZUG AG, CH-6302 Zug, 2019...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitshinweise  4 Verwendete Symbole .......... 4 Allgemeine Sicherheitshinweise ...... 4 Gerätespezifische Sicherheitshinweise .....  5 Gebrauchshinweise.......... 6 Gerätebeschreibung  8 Gerätebeschreibung .......... 8 Abluftmodell............ 8 Umluftmodell............ 8 Ausrüstung..............  8 Aufbau .............. 8 Bedien- und Anzeigeelemente ...... 9 Fernbedienung ............ 9 Bedienung  10 Betrieb mithilfe der Bedien- und Anzeigeele- mente .............. 10...

  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise Verwendete Symbole tes unterwiesen wurden und die daraus resultierenden Ge- Kennzeichnet alle für die Sicherheit wichtigen Anweisungen. fahren verstanden haben. Kin- Nichtbeachtung kann zu Verletzun- der dürfen nicht mit dem Ge- gen, Schäden am Gerät oder an der rät spielen. Reinigung und Einrichtung führen! Benutzer-Wartung dürfen Informationen und Hinweise, die zu...

  • Seite 5: Gerätespezifische Sicherheitshinweise

    1 Sicherheitshinweise Gerätespezifische trennt ist, um einen mögli- Sicherheitshinweise chen elektrischen Schlag zu vermeiden. ▪ Es muss für ausreichende Be- ▪ Die Aufschrift der höchstzu- lüftung des Raumes gesorgt lässigen Leistung von aus- werden, wenn die Dunstab- wechselbaren Lampen muss zugshaube gleichzeitig mit während des Lampenwech- Geräten betrieben wird, die...

  • Seite 6: Gebrauchshinweise

    1 Sicherheitshinweise ▪ Während des Betriebes des Absaugge- Gebrauchshinweise bläses muss eine ausreichende Fri- Vor der ersten Inbetriebnahme schluftzufuhr gewährleistet sein, um Un- terdruck im Küchenraum zu vermeiden ▪ Das Gerät darf nur gemäss separater und um die optimale Abluftförderung zu Installationsanleitung montiert und an ermöglichen.
  • Seite 7 1 Sicherheitshinweise Vorsicht Verbrennungsgefahr! ▪ Beim Frittieren auf der Kochstelle ist das Gerät während des Betriebes dau- ernd zu beaufsichtigen. Das im Frittier- gerät verwendete Öl kann sich bei Überhitzung selbst entzünden und einen Brand verursachen. Daher ist die Öltemperatur zu überwachen und unter dem Zündpunkt zu halten.

  • Seite 8: Gerätebeschreibung

    Gerätebeschreibung Gerätebeschreibung Das Gerät ist zum Absaugen von Dunst über einer Kochstelle im Haushalt vorgesehen. Das Gerät kann im Abluft- oder Umluftbetrieb eingesetzt werden. Abluftmodell Der über der Kochstelle anfallende Dunst wird durch ein Gebläse abgesogen. Durch den Metall-Fettfilter wird die Abluft gereinigt und über einen Stutzen mit integrierter Rückstau- klappe und die Abluftleitung ins Freie geführt.

  • Seite 9: Bedien- Und Anzeigeelemente

    2 Gerätebeschreibung Bedien- und Anzeigeelemente Ausschalten / Tastensperre aktivieren, deaktivieren Lüfterstufe 1 / Fernbedienung aktivieren, deaktivieren Lüfterstufe 2 Lüfterstufe 3 Lüfterstufe Intensiv CleanAir-Funktion (Luftabsaugung stündlich 10 Minuten) Nachlaufzeit, verzögert das Abschalten um 15 Minuten Beleuchtung EIN/AUS / Dimmerfunktion (zwei Sekunden gedrückt hal- ten) Infrarotschnittstelle für die Fernbedienung Blinkend:...

  • Seite 10: Bedienung

    3 Bedienung Bedienung Betrieb mithilfe der Bedien- und Anzeigeelemente Gerät einschalten ▸ Durch Antippen der Taste / / oder schaltet das Gerät auf Lüfterstufe 1, 2, 3 oder Intensiv ein. – Die aktuelle Lüfterstufe wird durch Leuchten der entsprechenden Taste angezeigt. Wir empfehlen, das Gerät fünf Minuten vor Kochbeginn auf Lüfterstufe 1 einzu- schalten.

  • Seite 11: Wischschutz

    3 Bedienung ▸ Taste / oder erneut antippen. – Die LED der entsprechenden Lüfterstufe blinkt nicht mehr. – Die Nachlaufzeit schaltet sich vorzeitig aus. Wischschutz Wischschutz aktivieren ▸ Taste fünf Sekunden gedrückt halten. – Der Wischschutz ist aktiviert, alle Tasten blinken einmal auf und anschliessend blin- ken sie von links nach rechts.

  • Seite 12: Betrieb Mit Fernbedienung

    3 Bedienung Betrieb mit Fernbedienung Fernbedienung aktivieren/deaktivieren ▸ Bei ausgeschaltetem Gerät Taste fünf Sekunden gedrückt halten. – Alle LEDs blinken zweimal. – Die Dunstabzugshaube kann nun mithilfe der Fernbedienung bedient werden. ▸ Bei ausgeschaltetem Gerät Taste fünf Sekunden gedrückt halten. –...

  • Seite 13: Pflege Und Wartung

    4 Pflege und Wartung Nachlaufzeit ein-/ausschalten Bei der Nachlaufzeit laufen Motor, Lüfterräder und Beleuchtung 15 Minuten weiter und schalten sich anschliessend aus. ▸ Taste antippen. ▸ Taste oder so oft antippen, bis die gewünschte Lüfterstufe erreicht ist. ▸ Taste antippen. –...

  • Seite 14: Reinigung

    4 Pflege und Wartung Ausbau unterer Fettfilter Griff 6 zur Mitte drücken und den Filter 5 herausnehmen. Den Filter nicht beschädigen. Reinigung Die Fettfilter müssen bei normalem Gebrauch mindestens einmal im Monat, oder immer, wenn die Kontrolllampe blinkt, gereinigt werden. Bei einer optimalen Pflege ist die Le- bensdauer der Fettfilter gleich der Lebensdauer der Abzugshaube.

  • Seite 15: Aktivkohlefilteranzeige

    4 Pflege und Wartung Einbau unterer Fettfilter ▸ Am unteren Fettfilter Griff 6 zur Mitte drücken. Fettfilter 5 rechts in die Halte- rung einrasten und Fettfilter 5 nach oben drücken. ▸ Taste bei ausgeschalteter Haube so- lange gedrückt halten bis alle LEDs drei- mal blinken.

  • Seite 16: Einbau

    4 Pflege und Wartung Ausbau Longlife Aktivkohlefilter ▸ Glasscheibe 1 nach oben schwenken. ▸ Griff 2 nach oben drücken, Fettfilter 3 nach vorne schwenken und aus Halte- rung 4 ziehen. ▸ Aktivkohlefilter 7 ausbauen. Reinigung ▸ Den Longlife Aktivkohlefilter 7 reinigen und reaktivieren. Dabei die Filter nicht beschä- digen.

  • Seite 17: Störungen Selbst Beheben

    5 Störungen selbst beheben Störungen selbst beheben Was tun, wenn … ... die Beleuchtung nicht funktioniert Mögliche Ursache Behebung ▪ Sicherung oder Sicherungs- ▸ Sicherung auswechseln. automat der Wohnungs- re- ▸ Sicherungsautomat wieder einschalten. sp. der Hausinstallation ist defekt. ▪ Unterbruch in der Stromver- ▸...

  • Seite 18: Zubehör Und Ersatzteile

    6 Zubehör und Ersatzteile Zubehör und Ersatzteile Bei Bestellungen bitte Modell-Nr. und genaue Bezeichnung angeben. Metall-Fettfilter für Abluft- und Umluftmodell (gross) Metall-Fettfilter für Abluft- und Umluftmodell (klein) Longlife Aktivkohlefilter für Umluftmodell Technische Daten Elektrischer Anschluss ▸ Siehe Typenschild. ▸ Metall-Fettfilter entfernen. –...

  • Seite 19: Entsorgung

    8 Entsorgung Entsorgung Verpackung Kinder dürfen auf keinen Fall mit Verpackungsmaterial spielen, da Verletzungs- bzw. Erstickungsgefahr besteht. Verpackungsmaterial sicher lagern oder auf um- weltfreundliche Weise entsorgen. Sicherheit Machen Sie das Gerät unbenutzbar, damit Unfälle durch unsachgemässe Verwendung (z. B. durch spielende Kinder) vermieden werden: ▸...

  • Seite 20: Stichwortverzeichnis

    Stichwortverzeichnis Abluftmodell ............8 Metall-Fettfilter Aktivkohlefilteranzeige Ausbauen ............ 13 Aktivieren............ 15 Einbauen ............ 13 Deaktivieren .......... 15 Reinigen ............ 13 Anfragen ............23 Modellbezeichnung ..........2 Anzeigeelemente Modellnummer............. 2 Fernbedienung .......... 9 Haube ............... 9 Aufbau..............8 Nachlaufzeit Ausrüstung ............8 An der Haube .......... 10 Nachlaufzeit ein-/vorzeitig ausschalten Mit Fernbedienung ........
  • Seite 21 9 Stichwortverzeichnis Was tun, wenn Das Gerät ungenügend entlüftet .... 17 Die Beleuchtung nicht funktioniert ................  17 Die Sättigungsanzeige leuchtet .... 17 Dunstabzugshaube nicht funktioniert ................  17 Wischschutz Aktivieren............ 11 Deaktivieren .......... 11 Zubehör ............. 18...

  • Seite 22: Notizen

    Notizen...

  • Seite 23: Service & Support

    Gerätes. Meine Geräteinformationen: SN: __________________________ Gerät: __________________________________ Halten Sie diese Geräteinformationen bitte immer bereit, wenn Sie mit V-ZUG Kontakt aufnehmen. Vielen Dank. ▸ Metall-Fettfilter entfernen. – Das Typenschild befindet sich an der Innenseite des Gerätes. – Ein zweites Typenschild befindet sich im Lieferumfang und soll zur Geräteidentifikati- on aufbewahrt werden.
  • Seite 24 Beleuchtung EIN/AUS / Dimmerfunktion (zwei Sekunden gedrückt hal- ten) Infrarotschnittstelle für die Fernbedienung Blinkend: Fettfilter reinigen Blinkend: Longlife- Aktivkohlefilter reinigen (Umluftmodell) J62010010-R05 V-ZUG AG, Industriestrasse 66, CH-6302 Zug Tel. +41 58 767 67 67, Fax +41 58 767 61 61 info@vzug.com, www.vzug.com Service-Center: Tel. 0800 850 850...
