A
8 0 -
p o l l o
i n s tA l l At i o n s v o r s c h r i f t
an Gas G25 statt G20 angeschlossen wird; siehe Absatz 6.8.3.

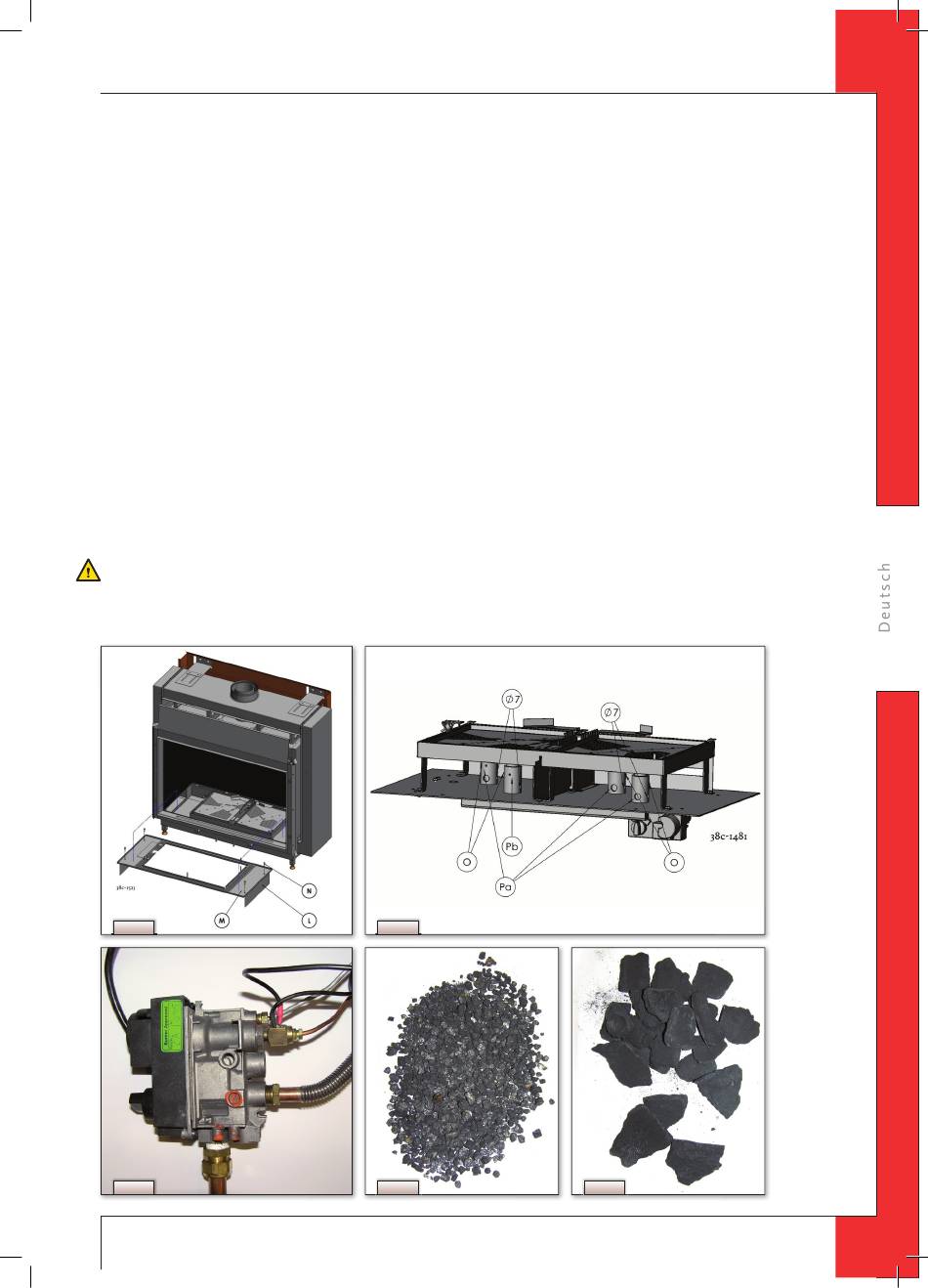

6.8.1 D rosselschieber (r)
DerDrosselschieber(r)wirdlosemitgeliefert.
Dieserwirdwiefolgteingebaut:
Den Drosselschieber einsetzen. (siehe
➠
Den Abstand vom Drosselschieber anhand der mitgelieferten Schablone (siehe
➠
- Bei 30 mm Distanz wird der Schieber ganz zugeschoben
- 37 mm Distanz werden mit der Schablone eingestellt
- 41 mm Distanz werden mit der Schablone eingestellt
- 44 mm Distanz werden mit der Schablone eingestellt
- 60 mm Distanz werden mit der Schablone eingestellt
Den Drosselschieber mithilfe der Innensechskantschraube (U) befestigen.
➠
6.8.2 L ufteinlassführungen (L)
DieLufteinlassführungen(L)befi ndensichuntenundandenSeitendesBehälters(M)umdenBrenner.
ZumEntfernensindfolgendeSchritteerforderlich(sieheAbb.
Nehmen Sie den Behälter, der den Brenner umschließt, aus dem Gerät;
➠
Drehen Sie die Blechschrauben (N) los und nehmen Sie diese ab;
➠
Entfernen Sie die Lufteinlassführungen;
➠
Setzen Sie den Behälter, der den Brenner umschließt, wieder in das Gerät ein.
➠
6.8.3 P rimärbelüftung der Brenner
Achtung Die Anpassung der Primärbelüftung ist nur für Belgien erforderlich.
wennderBehälterumdieBennerherumdemontiertundentnommenwurde,sinddieDrosselklappenerkennbar.
DiesesindaufdenandenBrennernbefestigtenrohren(denBrennerröhrchenen)angebracht(sieheAbb.
Abb. 8
Foto 1
Abb. 6a und 6b
).
8).
Abb. 9
Foto 2
) einstellen:
Abb. 9
9).
Foto 3
11
D E
