- Schutz des Blocks zur Gasregelung und der Leitungen gegen Zement und Kalk.
Bringen Sie die Lüftungsöff nungen nach Möglichkeit an beiden Seiten des Einbauelements an: Sie können dazu
!Tipp
Lüftungselemente von DRU verwenden.
Überprüfen Sie, dass das Konzentrische System richtig angebracht wurde;
➠
Überprüfen Sie die Befestigung der Klemmbänder mit den Blechschrauben an den Stellen, die später nicht erreichbar sind;
➠
Rund um das in das Einbauelement eingesetzte Gerät muss genügend Platz sein, damit die Wärme entweichen kann:
➠
- Innenhöhe mindestens: 1350 mm;
- Innenbreite mindestens: 1450 mm.
Nicht an oder über den Flanschverbindungen verputzen, weil
➠
- durch die vom Gerät abgestrahlte Wärme Risse entstehen können;
- das Fenster nicht mehr eingesetzt bzw. herausgenommen werden kann.
Wenn der Oberbau aus steinartigen Materialien besteht oder mit Stuck verziert ist, muss er vor der Inbetriebnahme
➠
mindestens 6 Wochen lang trocknen, damit keine Risse auftreten.

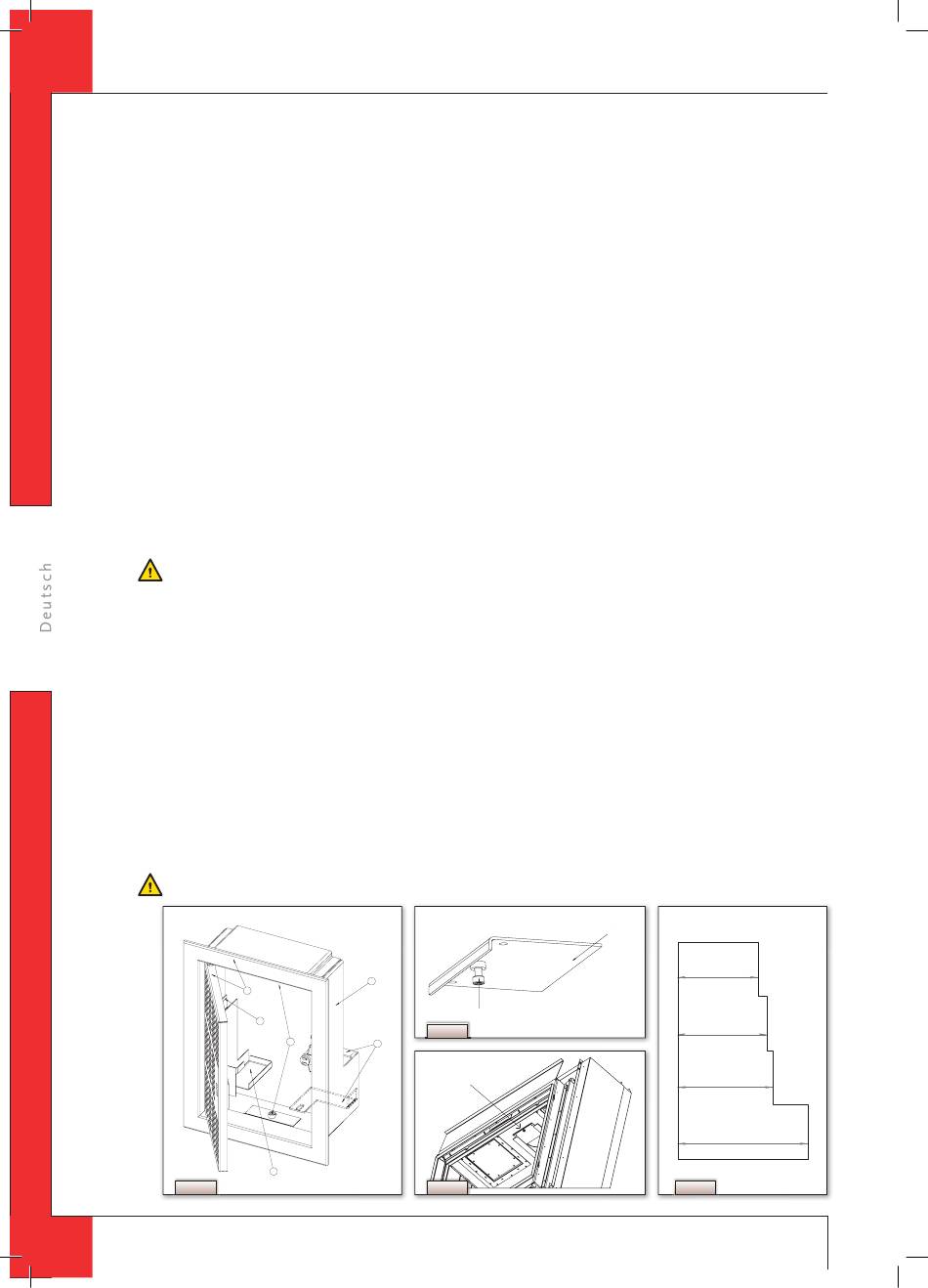

6.7 Steuerkasten anbringen
DerSteuerkastenwirdsotiefwiemöglichimEinbauelementangebracht.
imSteuerkastenwerdeneinereihevonKomponentenmontiert,darunterdastypenschild,derBlockzurGasrege-
lungundderzurFernbedienunggehörendeEmpfänger(EinzelheitensieheAbb.
Im Einbauelement eine Öff nung von 285 x 194 mm (H x B) anbringen;
➠
Innenrahmen (1) anbringen; dazu die Bolzen (5) losdrehen.
➠
- Bein einem Einbauelement aus Stein kann der Innenrahmen ebenfalls aus Stein (gemauert) ausgelegt sein;
!Tipp
- Bei einem anderen Material kann der Innenrahmen festgekittet oder mit 4 Senkschrauben befestigt werden.
Den Block zur Gasregelung an den Bügeln des Innenrahmens befestigen (2);
➠
Die Leitungen wieder an den Block zur Gasregelung anschließen.
➠
Achtung - Knicke in den Leitungen vermeiden!
- Den Flexschlauch und die Aluminiumleitung gasdicht anschließen;
- Den Thermokoppler 1 zunächst erst handfest andrehen und;
- danach mit einem passenden Schlüssel eine Vierteldrehung vollführen.
Eventuelle Kabel des Thermokoppler 1 am Block für die Gasregelung anschließen; siehe
➠
Die Gasleitung bei Bedarf durchblasen;
➠
Gasleitung mit Gashahn anschließen;
➠
Gasleitung entlüften;
➠
Empfänger (3) anbringen; Anschluss siehe Abschnitt 7.1;
➠
Typenschild (6) anbringen;
➠
Außenrahmen mit Tür (4) am Innenrahmen mit Hilfe von 2 Inbusschrauben (5) befestigen.
➠
Sie können den Außenrahmen so anbringen, dass die Tür entweder links oder rechts drehend ist.
!Tipp
6.8 Justierung des Geräts
DasGerätmusssoeingestelltwerden,dassesinKombinationmitdemAbleitungssystemgutfunktioniert.
DazuwirdeventuelleinDrosselschiebereingebautbeziehungsweisewerdendieLufteinlassführungenausgebaut.
DieVoraussetzungenfürdieAnwendungmitFassadendurchführungsinddemAbsatz6.5.2.1zuentnehmen;die
VoraussetzungenfürdieAnwendungmitDachdurchführungwerdenimAbsatz6.5.3.1besprochen.
Achtung Gemäß den in Belgien geltenden Vorschriften muss die primäre Brennerbelüftung umgestellt werden, wenn das Gerät
Abb. 5
D E
10
1
4
6
5
2
38c-1078
3
A
Reduzierschieber
Inbusschraube
Abb. 6a
Reduzierschieber
38c-1269
Abb. 6b
80 -
p o l l o
i n s tA l l At i o n s v o r s c h r i f t
5).
;
Foto 1
37
41
44
60
Abb. 7
