Realtime Computer-System für Hochspannungsversorgung von Elektrofiltern
Prometos /X
Prometos-DP /X
a)
Netzstecker, 3-polig, für Versorgungsspannung des Reglers,
90 – 264 V AC, 50/60 Hz (Schutzleiter + Spannungsversorgung)
b)
Analoger Messwerteingang, 9-polige SUB-D Stiftleiste, Verbindung zur
„analogen Signaltrennung",
oder alternativ:
mit 9-poligem Verbindungskabel,
c)
Digitale Ausgänge, 25-polige SUB-D Stiftleiste, Verbindung zum
„digitalen Anschlussboard",
mit 25-poligem. Verbindungskabel,
d)
Lüftungslöcher; dürfen nicht abgedeckt werden!
e)
Digitale Eingänge, 25-polige SUB-D Buchsenleiste, Verbindung zum
„digitalen Anschlussboard",
mit 25-poligem Verbindungskabel,
f)
Monitorausgang, 15-polige SUB-D Buchsenleiste, kann bei Bedarf, z.B.
Schulungen, mit einem externen Monitor verbunden werden über
Standardmonitorkabel. Der Ausgang wird beim Booten automatisch aktiviert, wenn
ein externer Monitor erkannt wurde.
Tempelsweg 12-14
High Voltage Technology
Benutzerinformation
Prometos

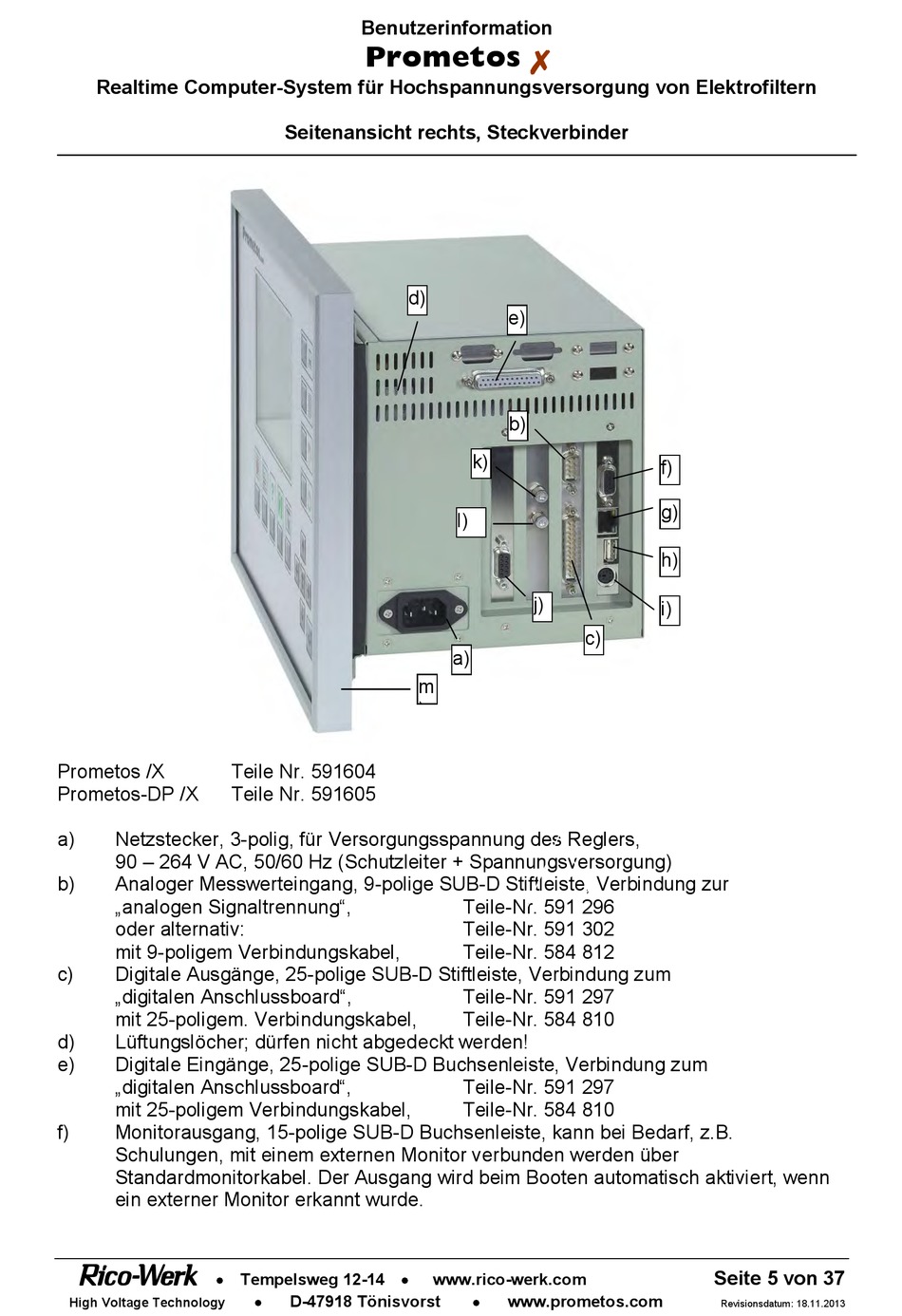

Seitenansicht rechts, Steckverbinder
Teile Nr. 591604
Teile Nr. 591605
D-47918 Tönisvorst
d)
e)
b)
k)
l)
j)
a)
m
)
Teile-Nr. 591 296
Teile-Nr. 591 302
Teile-Nr. 584 812
Teile-Nr. 591 297
Teile-Nr. 584 810
Teile-Nr. 591 297
Teile-Nr. 584 810
www.rico-werk.com
www.prometos.com
f)
g)
h)
i)
c)
Seite 5 von 37
Revisionsdatum: 18.11.2013
