Realtime Computer-System für Hochspannungsversorgung von Elektrofiltern

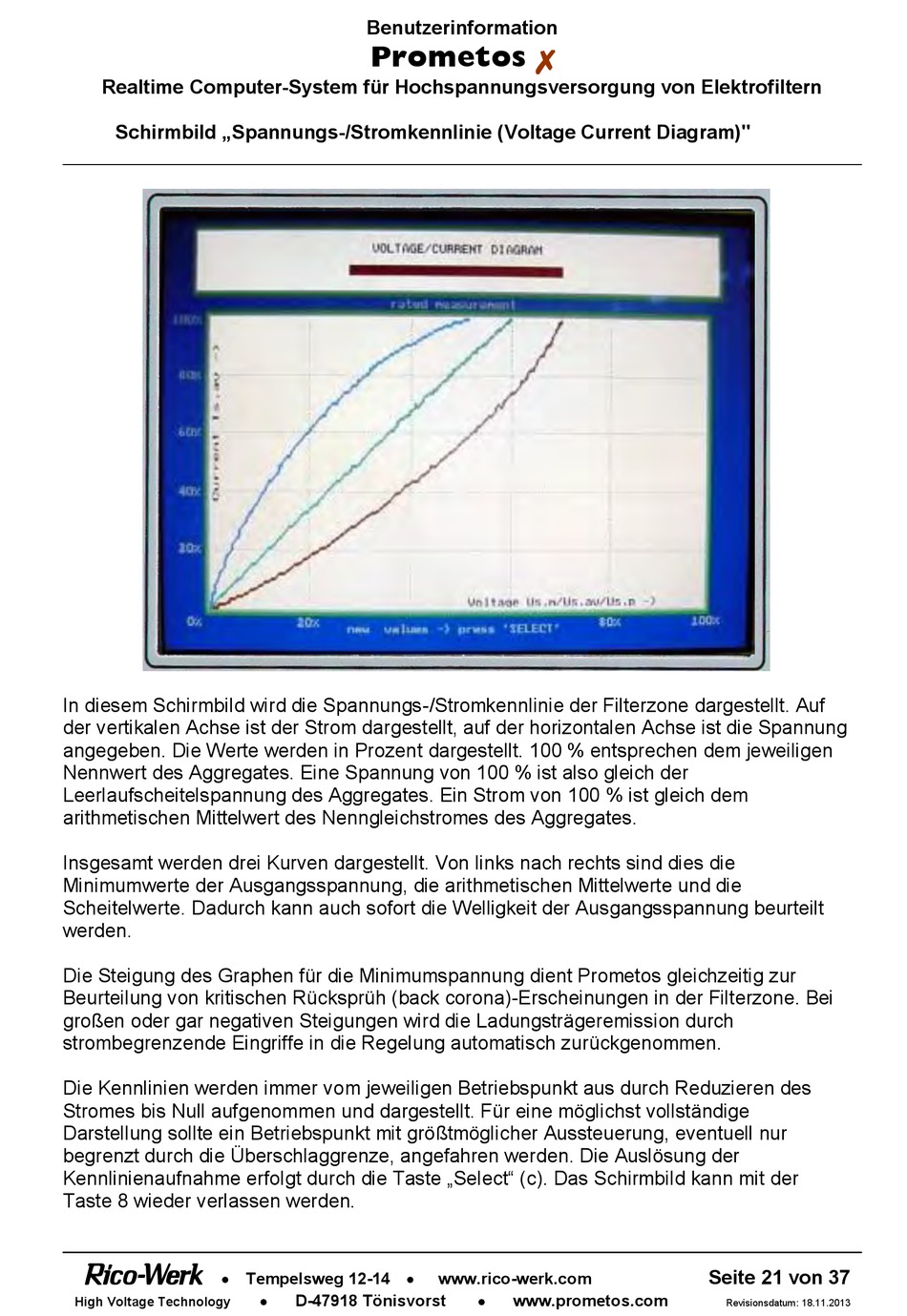

Schirmbild „Spannungs-/Stromkennlinie (Voltage Current Diagram)"
In diesem Schirmbild wird die Spannungs-/Stromkennlinie der Filterzone dargestellt. Auf
der vertikalen Achse ist der Strom dargestellt, auf der horizontalen Achse ist die Spannung
angegeben. Die Werte werden in Prozent dargestellt. 100 % entsprechen dem jeweiligen
Nennwert des Aggregates. Eine Spannung von 100 % ist also gleich der
Leerlaufscheitelspannung des Aggregates. Ein Strom von 100 % ist gleich dem
arithmetischen Mittelwert des Nenngleichstromes des Aggregates.
Insgesamt werden drei Kurven dargestellt. Von links nach rechts sind dies die
Minimumwerte der Ausgangsspannung, die arithmetischen Mittelwerte und die
Scheitelwerte. Dadurch kann auch sofort die Welligkeit der Ausgangsspannung beurteilt
werden.
Die Steigung des Graphen für die Minimumspannung dient Prometos gleichzeitig zur
Beurteilung von kritischen Rücksprüh (back corona)-Erscheinungen in der Filterzone. Bei
großen oder gar negativen Steigungen wird die Ladungsträgeremission durch
strombegrenzende Eingriffe in die Regelung automatisch zurückgenommen.
Die Kennlinien werden immer vom jeweiligen Betriebspunkt aus durch Reduzieren des
Stromes bis Null aufgenommen und dargestellt. Für eine möglichst vollständige
Darstellung sollte ein Betriebspunkt mit größtmöglicher Aussteuerung, eventuell nur
begrenzt durch die Überschlaggrenze, angefahren werden. Die Auslösung der
Kennlinienaufnahme erfolgt durch die Taste „Select" (c). Das Schirmbild kann mit der
Taste 8 wieder verlassen werden.
