Realtime Computer-System für Hochspannungsversorgung von Elektrofiltern

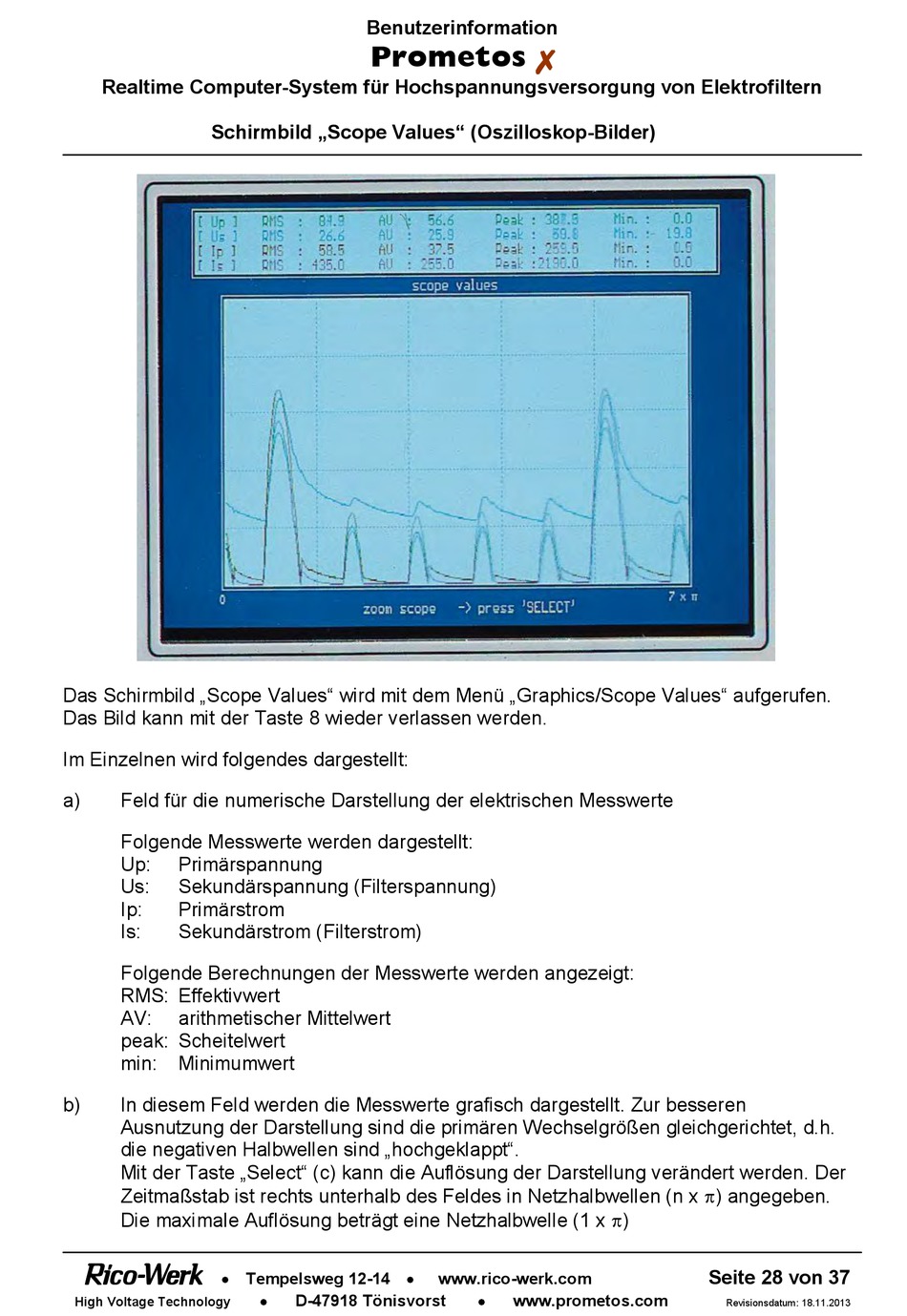

Schirmbild „Scope Values" (Oszilloskop-Bilder)
Das Schirmbild „Scope Values" wird mit dem Menü „Graphics/Scope Values" aufgerufen.
Das Bild kann mit der Taste 8 wieder verlassen werden.
Im Einzelnen wird folgendes dargestellt:
a)
Feld für die numerische Darstellung der elektrischen Messwerte
Folgende Messwerte werden dargestellt:
Up:
Primärspannung
Us:
Sekundärspannung (Filterspannung)
Ip:
Primärstrom
Is:
Sekundärstrom (Filterstrom)
Folgende Berechnungen der Messwerte werden angezeigt:
RMS: Effektivwert
AV:
arithmetischer Mittelwert
peak: Scheitelwert
min:
Minimumwert
b)
In diesem Feld werden die Messwerte grafisch dargestellt. Zur besseren
Ausnutzung der Darstellung sind die primären Wechselgrößen gleichgerichtet, d.h.
die negativen Halbwellen sind „hochgeklappt".
Mit der Taste „Select" (c) kann die Auflösung der Darstellung verändert werden. Der
Zeitmaßstab ist rechts unterhalb des Feldes in Netzhalbwellen (n x ) angegeben.
Die maximale Auflösung beträgt eine Netzhalbwelle (1 x )
