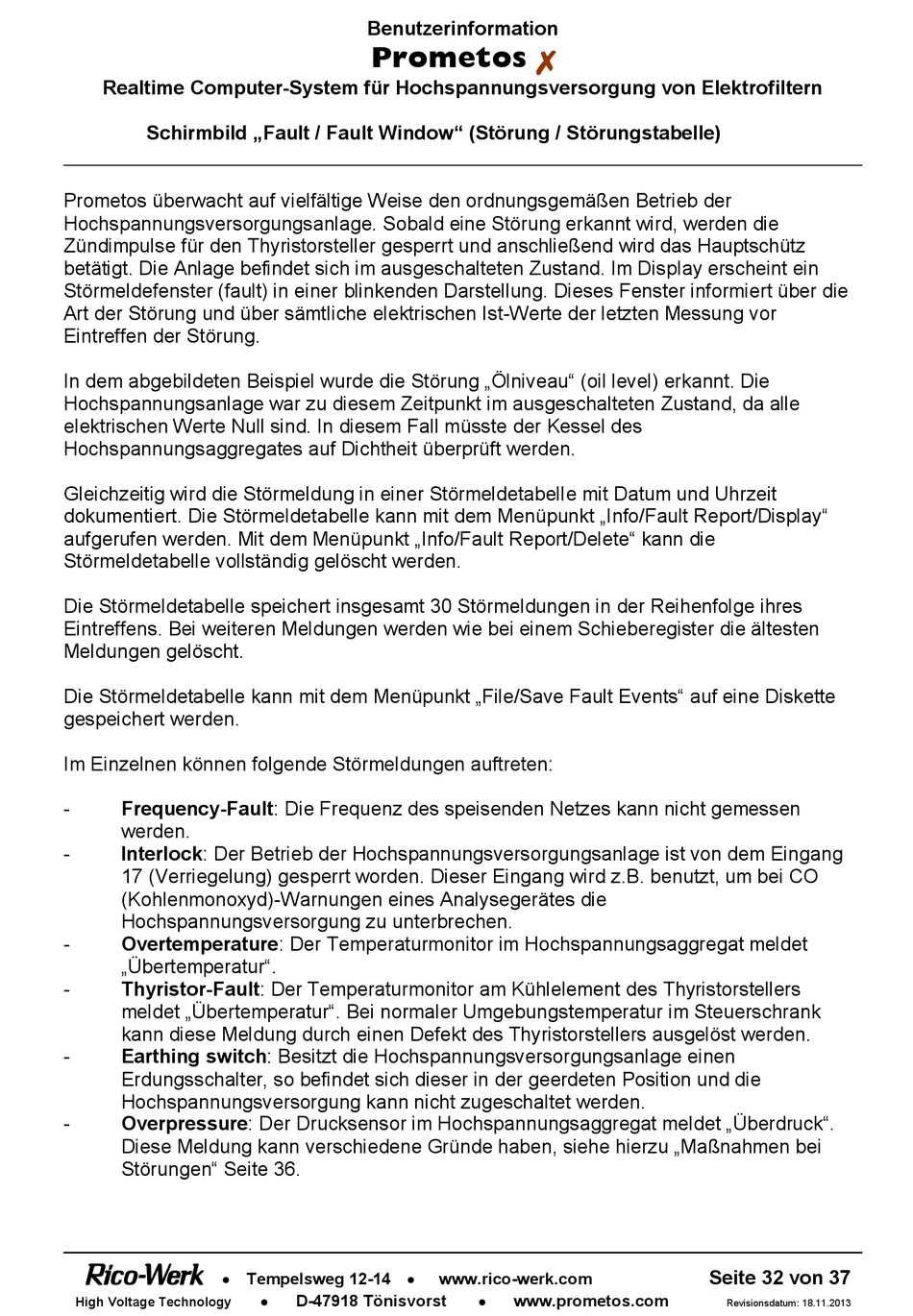

Realtime Computer-System für Hochspannungsversorgung von Elektrofiltern
Schirmbild „Fault / Fault Window" (Störung / Störungstabelle)
Prometos überwacht auf vielfältige Weise den ordnungsgemäßen Betrieb der
Hochspannungsversorgungsanlage. Sobald eine Störung erkannt wird, werden die
Zündimpulse für den Thyristorsteller gesperrt und anschließend wird das Hauptschütz
betätigt. Die Anlage befindet sich im ausgeschalteten Zustand. Im Display erscheint ein
Störmeldefenster (fault) in einer blinkenden Darstellung. Dieses Fenster informiert über die
Art der Störung und über sämtliche elektrischen Ist-Werte der letzten Messung vor
Eintreffen der Störung.
In dem abgebildeten Beispiel wurde die Störung „Ölniveau" (oil level) erkannt. Die
Hochspannungsanlage war zu diesem Zeitpunkt im ausgeschalteten Zustand, da alle
elektrischen Werte Null sind. In diesem Fall müsste der Kessel des
Hochspannungsaggregates auf Dichtheit überprüft werden.
Gleichzeitig wird die Störmeldung in einer Störmeldetabelle mit Datum und Uhrzeit
dokumentiert. Die Störmeldetabelle kann mit dem Menüpunkt „Info/Fault Report/Display"
aufgerufen werden. Mit dem Menüpunkt „Info/Fault Report/Delete" kann die
Störmeldetabelle vollständig gelöscht werden.
Die Störmeldetabelle speichert insgesamt 30 Störmeldungen in der Reihenfolge ihres
Eintreffens. Bei weiteren Meldungen werden wie bei einem Schieberegister die ältesten
Meldungen gelöscht.
Die Störmeldetabelle kann mit dem Menüpunkt „File/Save Fault Events" auf eine Diskette
gespeichert werden.
Im Einzelnen können folgende Störmeldungen auftreten:
-
Frequency-Fault: Die Frequenz des speisenden Netzes kann nicht gemessen
werden.
-
Interlock: Der Betrieb der Hochspannungsversorgungsanlage ist von dem Eingang
17 (Verriegelung) gesperrt worden. Dieser Eingang wird z.B. benutzt, um bei CO
(Kohlenmonoxyd)-Warnungen eines Analysegerätes die
Hochspannungsversorgung zu unterbrechen.
-
Overtemperature: Der Temperaturmonitor im Hochspannungsaggregat meldet
„Übertemperatur".
-
Thyristor-Fault: Der Temperaturmonitor am Kühlelement des Thyristorstellers
meldet „Übertemperatur". Bei normaler Umgebungstemperatur im Steuerschrank
kann diese Meldung durch einen Defekt des Thyristorstellers ausgelöst werden.
-
Earthing switch: Besitzt die Hochspannungsversorgungsanlage einen
Erdungsschalter, so befindet sich dieser in der geerdeten Position und die
Hochspannungsversorgung kann nicht zugeschaltet werden.
-
Overpressure: Der Drucksensor im Hochspannungsaggregat meldet „Überdruck".
Diese Meldung kann verschiedene Gründe haben, siehe hierzu „Maßnahmen bei
Störungen" Seite 36.
