Realtime Computer-System für Hochspannungsversorgung von Elektrofiltern
a)
b)
c)

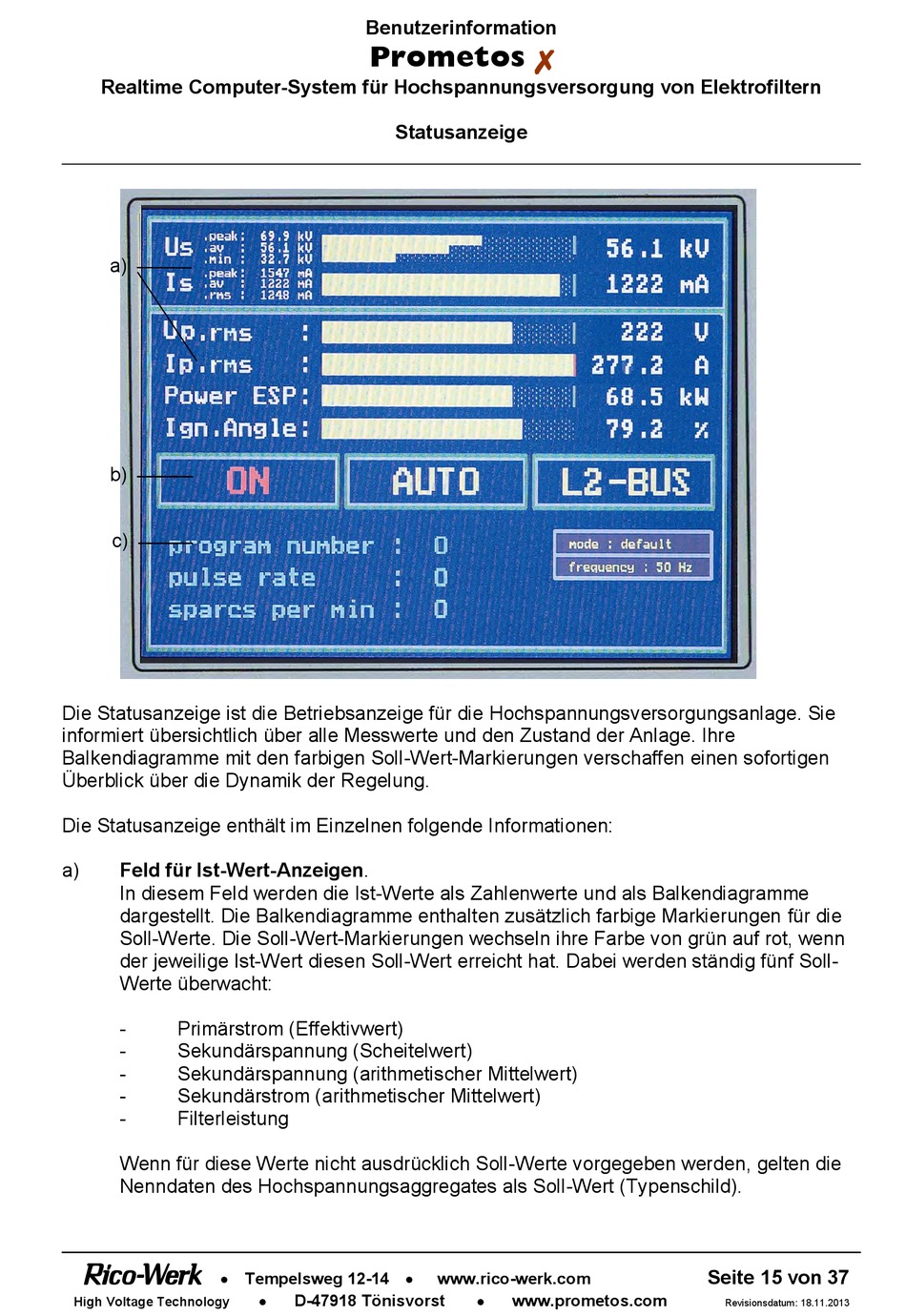

Die Statusanzeige ist die Betriebsanzeige für die Hochspannungsversorgungsanlage. Sie
informiert übersichtlich über alle Messwerte und den Zustand der Anlage. Ihre
Balkendiagramme mit den farbigen Soll-Wert-Markierungen verschaffen einen sofortigen
Überblick über die Dynamik der Regelung.
Die Statusanzeige enthält im Einzelnen folgende Informationen:
a)
Feld für Ist-Wert-Anzeigen.
In diesem Feld werden die Ist-Werte als Zahlenwerte und als Balkendiagramme
dargestellt. Die Balkendiagramme enthalten zusätzlich farbige Markierungen für die
Soll-Werte. Die Soll-Wert-Markierungen wechseln ihre Farbe von grün auf rot, wenn
der jeweilige Ist-Wert diesen Soll-Wert erreicht hat. Dabei werden ständig fünf Soll-
Werte überwacht:
-
Primärstrom (Effektivwert)
-
Sekundärspannung (Scheitelwert)
-
Sekundärspannung (arithmetischer Mittelwert)
-
Sekundärstrom (arithmetischer Mittelwert)
-
Filterleistung
Wenn für diese Werte nicht ausdrücklich Soll-Werte vorgegeben werden, gelten die
Nenndaten des Hochspannungsaggregates als Soll-Wert (Typenschild).
Tempelsweg 12-14
High Voltage Technology
Benutzerinformation
Prometos
Statusanzeige
D-47918 Tönisvorst
www.rico-werk.com
www.prometos.com
Seite 15 von 37
Revisionsdatum: 18.11.2013
