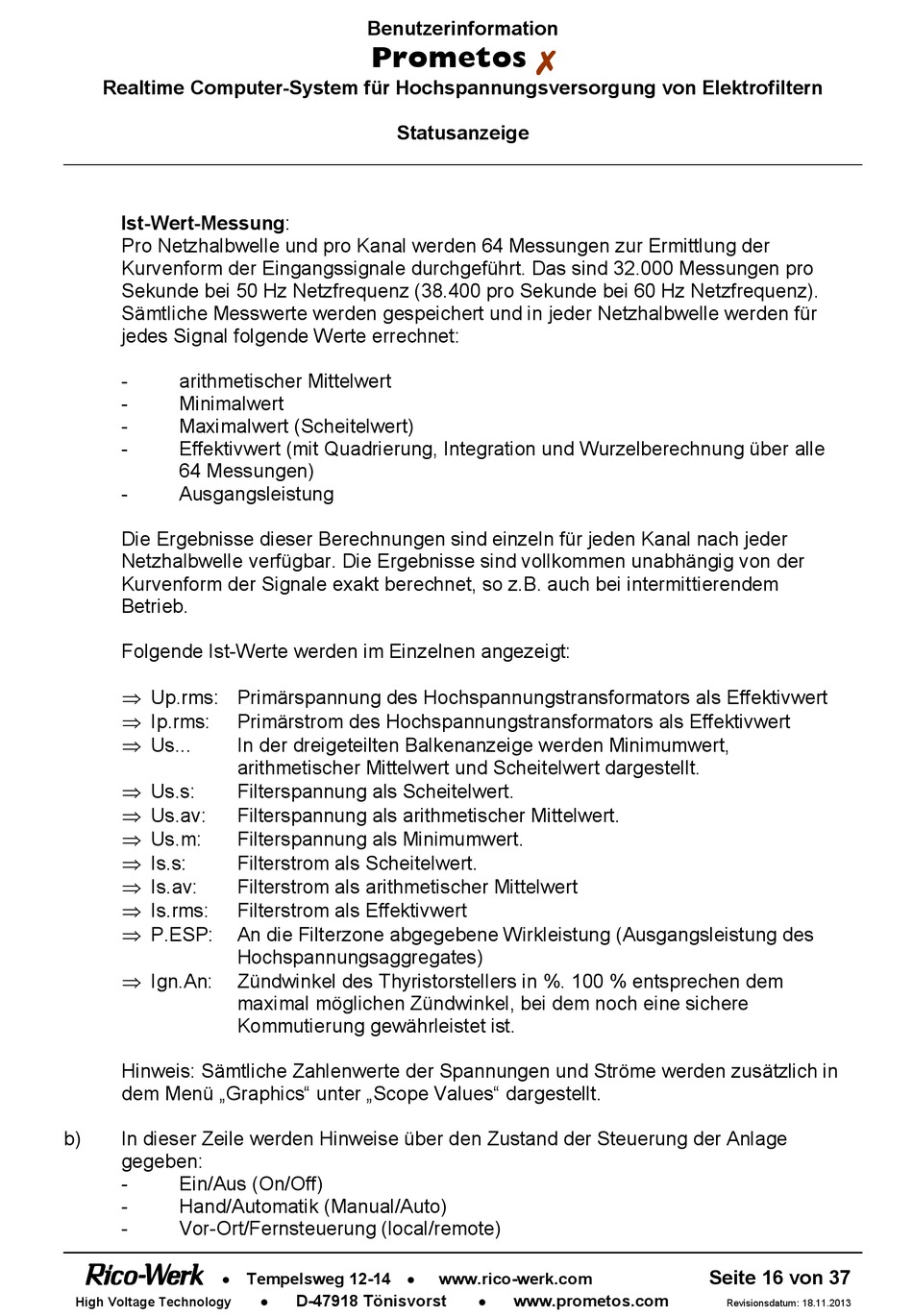

Realtime Computer-System für Hochspannungsversorgung von Elektrofiltern
Ist-Wert-Messung:
Pro Netzhalbwelle und pro Kanal werden 64 Messungen zur Ermittlung der
Kurvenform der Eingangssignale durchgeführt. Das sind 32.000 Messungen pro
Sekunde bei 50 Hz Netzfrequenz (38.400 pro Sekunde bei 60 Hz Netzfrequenz).
Sämtliche Messwerte werden gespeichert und in jeder Netzhalbwelle werden für
jedes Signal folgende Werte errechnet:
-
arithmetischer Mittelwert
-
Minimalwert
-
Maximalwert (Scheitelwert)
-
Effektivwert (mit Quadrierung, Integration und Wurzelberechnung über alle
64 Messungen)
-
Ausgangsleistung
Die Ergebnisse dieser Berechnungen sind einzeln für jeden Kanal nach jeder
Netzhalbwelle verfügbar. Die Ergebnisse sind vollkommen unabhängig von der
Kurvenform der Signale exakt berechnet, so z.B. auch bei intermittierendem
Betrieb.
Folgende Ist-Werte werden im Einzelnen angezeigt:
Up.rms: Primärspannung des Hochspannungstransformators als Effektivwert
Ip.rms:
Us...
Us.s:
Us.av:
Us.m:
Is.s:
Is.av:
Is.rms:
P.ESP:
Ign.An:
Hinweis: Sämtliche Zahlenwerte der Spannungen und Ströme werden zusätzlich in
dem Menü „Graphics" unter „Scope Values" dargestellt.
b)
In dieser Zeile werden Hinweise über den Zustand der Steuerung der Anlage
gegeben:
-
Ein/Aus (On/Off)
-
Hand/Automatik (Manual/Auto)
-
Vor-Ort/Fernsteuerung (local/remote)
Tempelsweg 12-14
High Voltage Technology
Benutzerinformation
Prometos
Statusanzeige
Primärstrom des Hochspannungstransformators als Effektivwert
In der dreigeteilten Balkenanzeige werden Minimumwert,
arithmetischer Mittelwert und Scheitelwert dargestellt.
Filterspannung als Scheitelwert.
Filterspannung als arithmetischer Mittelwert.
Filterspannung als Minimumwert.
Filterstrom als Scheitelwert.
Filterstrom als arithmetischer Mittelwert
Filterstrom als Effektivwert
An die Filterzone abgegebene Wirkleistung (Ausgangsleistung des
Hochspannungsaggregates)
Zündwinkel des Thyristorstellers in %. 100 % entsprechen dem
maximal möglichen Zündwinkel, bei dem noch eine sichere
Kommutierung gewährleistet ist.
D-47918 Tönisvorst
www.rico-werk.com
www.prometos.com
Seite 16 von 37
Revisionsdatum: 18.11.2013
