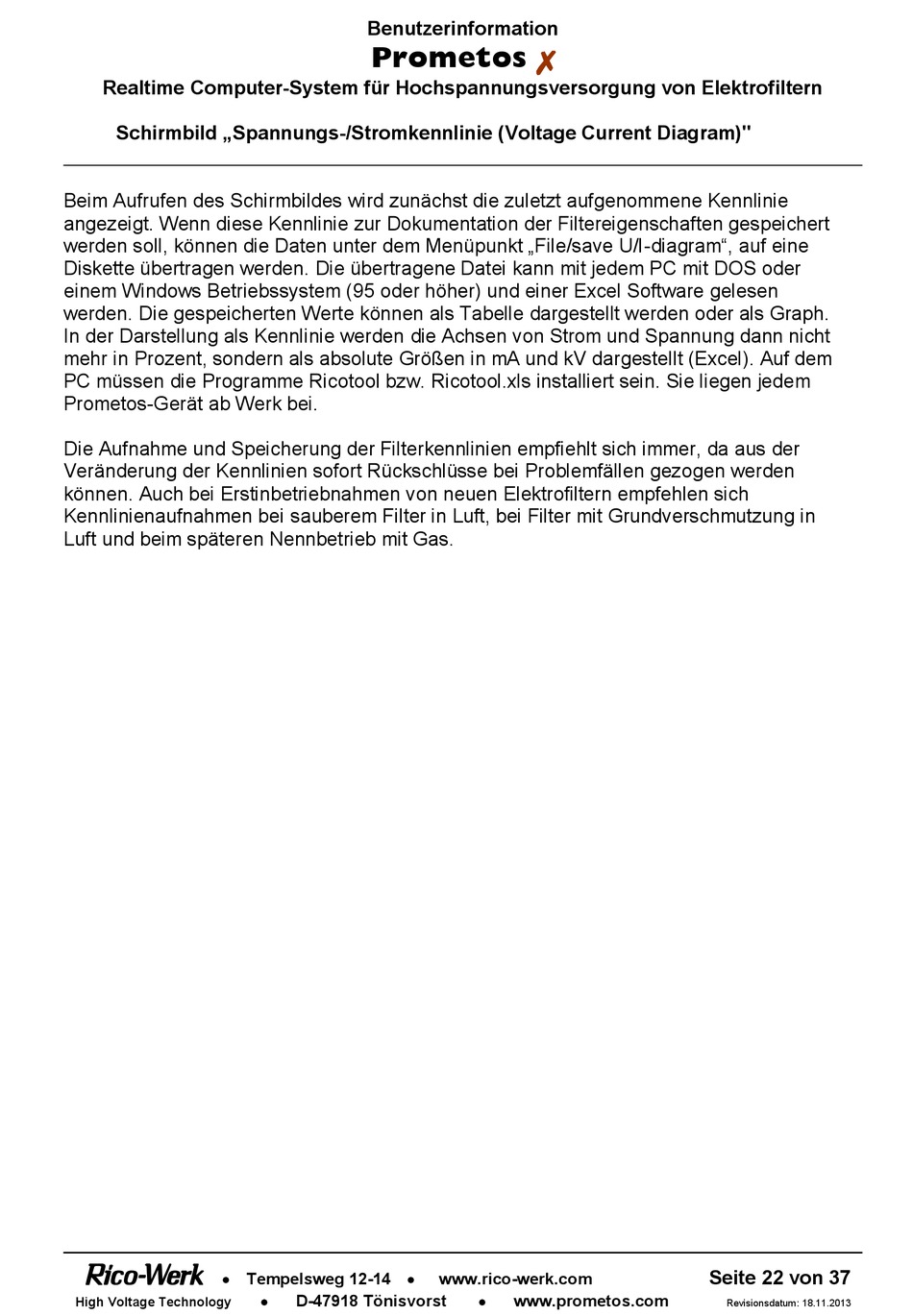

Realtime Computer-System für Hochspannungsversorgung von Elektrofiltern
Schirmbild „Spannungs-/Stromkennlinie (Voltage Current Diagram)"
Beim Aufrufen des Schirmbildes wird zunächst die zuletzt aufgenommene Kennlinie
angezeigt. Wenn diese Kennlinie zur Dokumentation der Filtereigenschaften gespeichert
werden soll, können die Daten unter dem Menüpunkt „File/save U/I-diagram", auf eine
Diskette übertragen werden. Die übertragene Datei kann mit jedem PC mit DOS oder
einem Windows Betriebssystem (95 oder höher) und einer Excel Software gelesen
werden. Die gespeicherten Werte können als Tabelle dargestellt werden oder als Graph.
In der Darstellung als Kennlinie werden die Achsen von Strom und Spannung dann nicht
mehr in Prozent, sondern als absolute Größen in mA und kV dargestellt (Excel). Auf dem
PC müssen die Programme Ricotool bzw. Ricotool.xls installiert sein. Sie liegen jedem
Prometos-Gerät ab Werk bei.
Die Aufnahme und Speicherung der Filterkennlinien empfiehlt sich immer, da aus der
Veränderung der Kennlinien sofort Rückschlüsse bei Problemfällen gezogen werden
können. Auch bei Erstinbetriebnahmen von neuen Elektrofiltern empfehlen sich
Kennlinienaufnahmen bei sauberem Filter in Luft, bei Filter mit Grundverschmutzung in
Luft und beim späteren Nennbetrieb mit Gas.
Tempelsweg 12-14
High Voltage Technology
Benutzerinformation
Prometos
D-47918 Tönisvorst
www.rico-werk.com
www.prometos.com
Seite 22 von 37
Revisionsdatum: 18.11.2013
