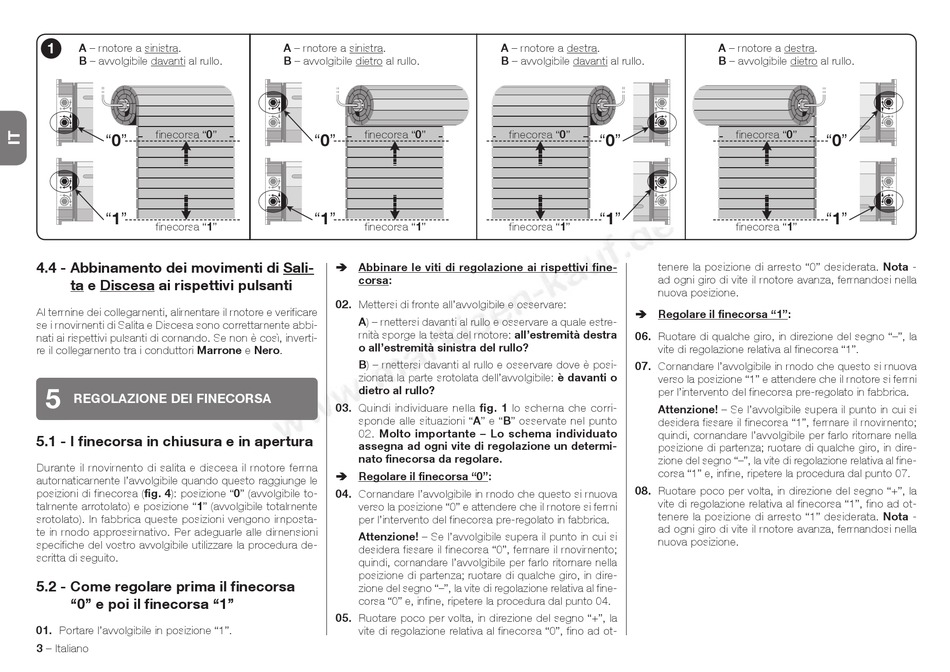

Regolazione Dei Finecorsa - Nice Era Serie Installierungs-Und Gebrauchsanleitungen Und Hinweise

1
A – motore a sinistra.
B – avvolgibile davanti al rullo.
finecorsa "0"
"0"
"1"
finecorsa "1"
4.4 - Abbinamento dei movimenti di Sali-
ta e Discesa ai rispettivi pulsanti
Al termine dei collegamenti, alimentare il motore e verificare
se i movimenti di Salita e Discesa sono correttamente abbi-
nati ai rispettivi pulsanti di comando. Se non è così, inverti-
re il collegamento tra i conduttori Marrone e Nero.
5

REGOLAZIONE DEI FINECORSA

5.1 - I finecorsa in chiusura e in apertura
Durante il movimento di salita e discesa il motore ferma
automaticamente l'avvolgibile quando questo raggiunge le
posizioni di finecorsa (fig. 4): posizione "0" (avvolgibile to-
talmente arrotolato) e posizione "1" (avvolgibile totalmente
srotolato). In fabbrica queste posizioni vengono imposta-
te in modo ap prossimativo. Per adeguarle alle dimensioni
specifiche del vostro avvolgibile utilizzare la procedura de-
scritta di seguito.
5.2 - Come regolare prima il finecorsa
"0" e poi il finecorsa "1"
01. Portare l'avvolgibile in posizione "1".
3 – Italiano
A – motore a sinistra.
B – avvolgibile dietro al rullo.
finecorsa "0"
"0"
"1"
finecorsa "1"
 Abbinare le viti di regolazione ai rispettivi fine-
corsa:
02. Mettersi di fronte all'avvolgibile e osservare:
A) – mettersi davanti al rullo e osservare a quale estre-
mità sporge la testa del motore: all'estremità destra
o all'estremità sinistra del rullo?
B) – mettersi davanti al rullo e osservare dove è posi-
zionata la parte srotolata dell'avvolgibile: è davanti o
dietro al rullo?
03. Quindi individuare nella fig. 1 lo schema che corri-
sponde alle situazioni "A" e "B" osservate nel punto
02. Molto importante – Lo schema individuato
assegna ad ogni vite di regolazione un determi-
nato finecorsa da regolare.
 Regolare il finecorsa "0":
04. Comandare l'avvolgibile in modo che questo si muova
verso la posizione "0" e attendere che il motore si fermi
per l'intervento del finecorsa pre-regolato in fabbrica.
Attenzione! – Se l'avvolgibile supera il punto in cui si
desidera fissare il finecorsa "0", fermare il movimento;
quindi, comandare l'avvolgibile per farlo ritornare nella
posizione di partenza; ruotare di qualche giro, in dire-
zione del segno "–", la vite di regolazione relativa al fine-
corsa "0" e, infine, ripetere la procedura dal punto 04.
05. Ruotare poco per volta, in direzione del segno "+", la
vite di regolazione relativa al finecorsa "0", fino ad ot-
A – motore a destra.
B – avvolgibile davanti al rullo.
finecorsa "0"
"0"
"1"
finecorsa "1"
tenere la posizione di arresto "0" desiderata. Nota -
ad ogni giro di vite il motore avanza, fermandosi nella
nuova posizione.
 Regolare il finecorsa "1":
06. Ruotare di qualche giro, in direzione del segno "–", la
vite di regolazione relativa al finecorsa "1".
07. Comandare l'avvolgibile in modo che questo si muova
verso la posizione "1" e attendere che il motore si fermi
per l'intervento del finecorsa pre-regolato in fabbrica.
Attenzione! – Se l'avvolgibile supera il punto in cui si
desidera fissare il finecorsa "1", fermare il movimento;
quindi, comandare l'avvolgibile per farlo ritornare nella
posizione di partenza; ruotare di qualche giro, in dire-
zione del segno "–", la vite di regolazione relativa al fine-
corsa "1" e, infine, ripetere la procedura dal punto 07.
08. Ruotare poco per volta, in direzione del segno "+", la
vite di regolazione relativa al finecorsa "1", fino ad ot-
tenere la posizione di arresto "1" desiderata. Nota -
ad ogni giro di vite il motore avanza, fermandosi nella
nuova posizione.
A – motore a destra.
B – avvolgibile dietro al rullo.
finecorsa "0"
"0"
"1"
finecorsa "1"
