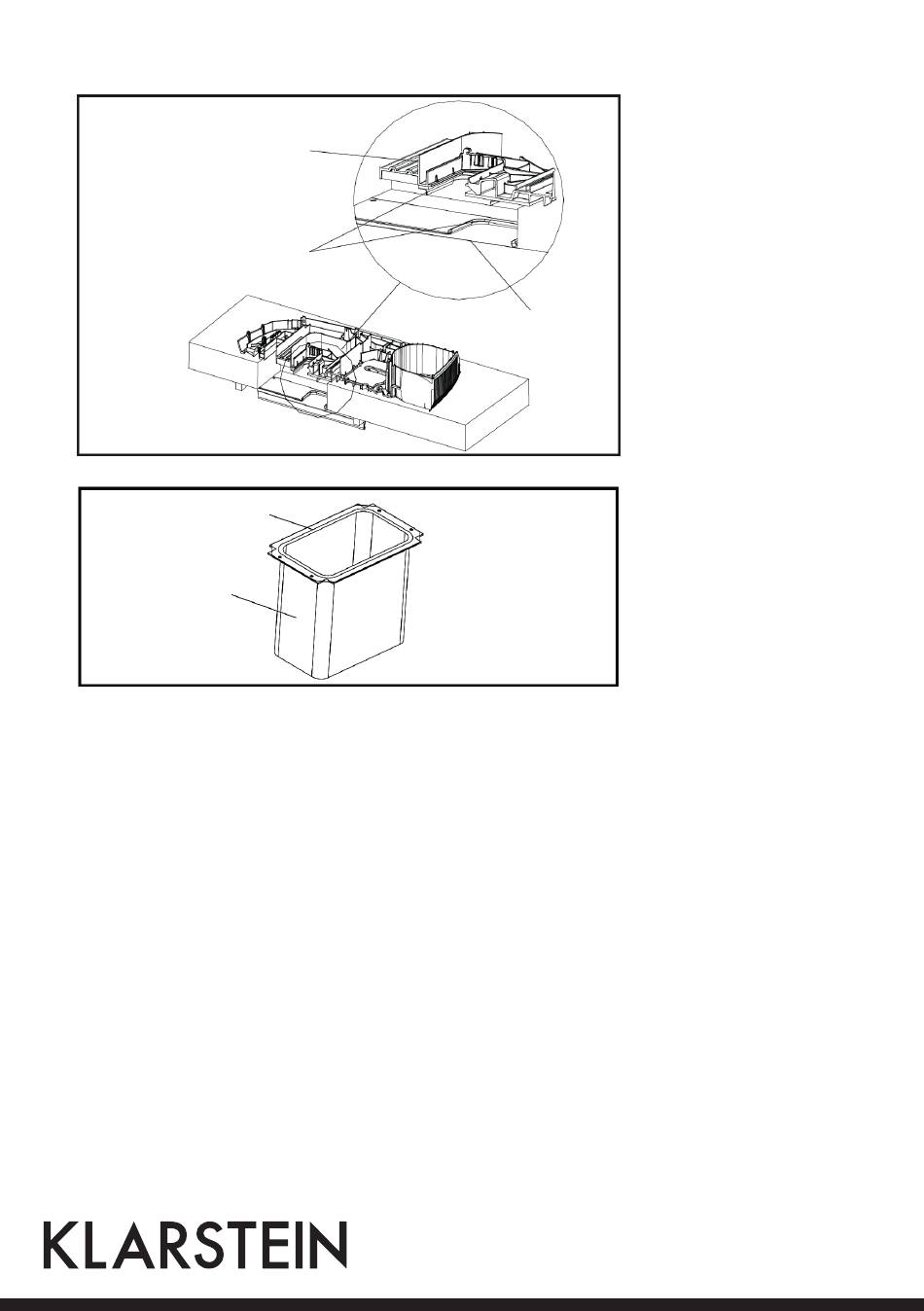

unidad exterior
instalación de la abra-
zadera de ventilación
placa de ventilaci-
ón superior
conducto
esponjoso
5. Fije el marco de montaje de techo con los tornillos de fijación a la unidad exterior (véase ilustración de la
página anterior). Ajuste los tornillos de fijación con la mano para que no queden torcidos. No apriete los
tornillos con un destornillador eléctrico. Apriete bien los tornillos. La fijación habrá finalizado cuando la junta
tenga una presión homogénea.
6. Pase el conducto esponjoso a través del orificio del marco de montaje y corte las cuatro esquinas de la es-
ponja para adaptar el canal al el grosor del techo del vehículo (véase imagen superior de la siguiente página).
7. Fije las cuatro partes laterales del conducto esponjoso fijando la placa de ventilación inferior al marco de
montaje del techo con 4 tornillos (véase imagen superior de la siguiente página). Corte el tejido sobrante
que sobresalga de la placa.
unidad interior
fijar conducto es-
ponjoso a la placa de
ventilación
