Fase 3: Installazione del dispositivo interno ed esterno
Prima del montaggio assicurarsi che il dispositivo esterno sia installato correttamente sul tetto. Prima di serrare
le viti, prestare attenzione a quanto segue:
• Lo spessore massimo del tetto del veicolo deve essere compreso tra 30-80 mm.
• Serrare le quattro viti a manualmente senza esercitare troppa forza.
• E´ possibile utilizzare strumenti automatici per serrare le viti.
• La coppia di serraggio massima delle viti è di 2,3 Nm - 2,5 Nm.
Eseguire le seguenti istruzioni nell'ordine indicato per una corretta installazione del dispositivo.
1. Togliere dalla confezione il dispositivo interno e gli altri componenti.
2. Rimuovere dal dispositivo interno il rivestimento inferiore insieme alla griglia di ventilazione.
3. Prima collegare il dispositivo interno a quello esterno, il condotto deve essere fissato con 4 viti alla piastra di
ventilazione del dispositivo esterno (vedere le figure seguenti).
4. Prima di sollevare il dispositivo interno, mettere da una parte il condotto in modo che non rimanga incast-
rato.

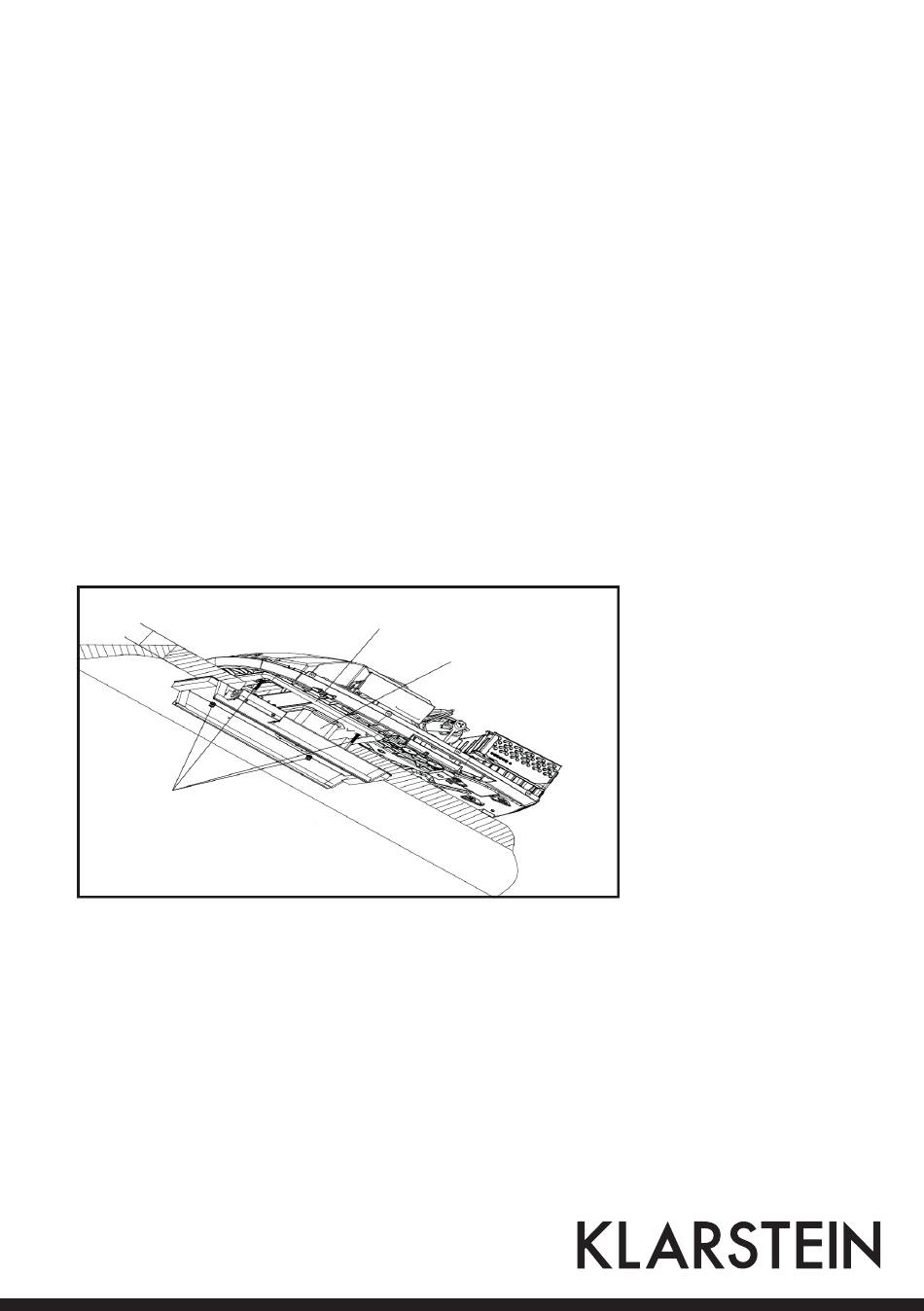

Spessore tetto max. 30-80 mm
4 Viti
103
Guarnizione
Condotto
