Klarstein 10031433 Bedienungsanleitung

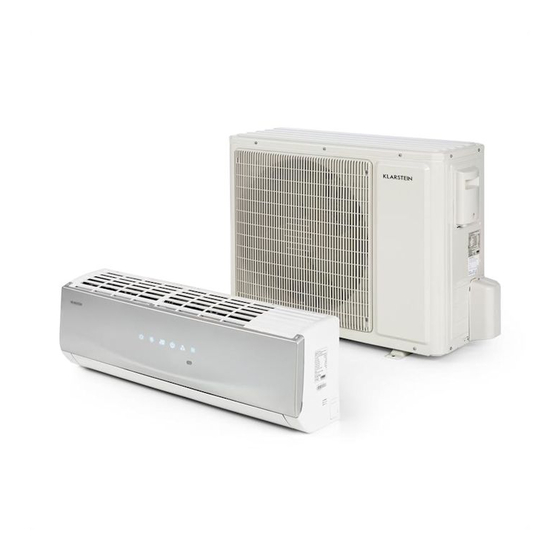

Klimaanlage splitgerät
Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Klimaanlage Splitgerät
10031432 10031433
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Klarstein 10031433

Inhaltszusammenfassung für Klarstein 10031433

  • Seite 1 Klimaanlage Splitgerät 10031432 10031433...

  • Seite 2: Inhaltsverzeichnis

    Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres Klarstein Gerätes. Lesen Sie die folgenden Anschluss- und Anwen- dungshinweise sorgfältig durch und befolgen Sie diese, um möglichen technischen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Sicherheitshinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung.

  • Seite 3: Sicherheitshinweise

    Sicherheitshinweise Gerätesicherheit • Dieses Gerät darf von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen und geistigen Fähigkeiten und Kenntnissen verwendet werden, wenn sie in die sichere Verwendung des Gerätes eingewiesen wurden und die damit verbundenen Gefahren verstehen. Kinder dürfen mit dem Gerät nicht spielen.
  • Seite 4 Besondere Sicherheitshinweise • Stellen Sie die Raumtemperatur nicht zu niedrig ein. Dies ist nicht gut für die Gesundheit und verbraucht unnötig Strom. Räume mit Kindern, älteren Menschen und kranken Menschen sollten bei einer angemessenen Temperatur gehalten werden. • Halten Sie Jalousien und Vorhänge geschlossen. Lassen Sie während des Betriebs keine Sonneneinstrahlung in den Raum.

  • Seite 5: Geräteübersicht

    Geräteübersicht Innengerät air inlet Lufteinlass panel Klappe Filter aux.button Hilfsschalter Waagerechter horizontal louver Lüftungsschlitz cooling power receiver air outlet Luftauslass indicator indicator window Kühlbetrieb Ein/Aus IR-Empang display Anzeige heating temp. drying Entfeuchtungs- Heizbetrieb Temperatur betrieb indicator indicator indicator • • (Display content or position may be different from above Der Inhalt der Anzeige oder dessen Position kann von der Grafik graphics, please refer to actual products)

  • Seite 6: Außengerät

    Außengerät Lufteinlass Luftauslass Hinweis: Es handelt sich hier um Symbolzeichnungen. Das Gerät kann sich im Aussehen unterscheiden.

  • Seite 7: Fernbedienung

    Fernbedienung • • H O U R ONOFF Ein/Aus-Schalter 9 Schlafmodus 10 Temperatur 11 Einschaltautomatik 4 Modus 12 Uhrzeit 5 Ventilator 13 Abschaltautomatik 6 Schwenkbewegung (hoch/runter) 14 Turbo 7 Gefühlte Temperatur 15 Licht 8 Gesundheitsmodus / Luftspülung 16 Lüfter...
  • Seite 8 Anzeige der Fernbedienung Lüfter Eingest. Ventilatorstufe Gefühlt Signal 8℃ Heizfunktion Turbobetrieb Ventilatorbetrieb Betriebsart Gesundheitsmodus Auto eingestellte Temperatur Kühlbetrieb Entfeuchtung Ventilator eingestellte Zeit Heizen TIMER ein/aus Kindersicherung Schlafen Licht Schwenkbetrieb Temperaturanzeige :Eingest. Temp. :Innentemeratur :Außentemeratur. Hinweise: • Hier handelt es sich um eine Universalfernbedienung für Klimaanlagen mit vielfachen Funktionen. Bei Tasten mit Funktionen, über die das Gerät nicht verfügt, bleibt das Gerät im aktuellen Zustand, wenn Sie die Taste drücken.
  • Seite 9 „+“-Taste (-Taste) Mit dieser Taste erhöhen Sie die eingestellte Temperatur um 1 °C. Halten Sie ihn länger als 2 Sekunden ge- drückt, um die eingestellte Temperatur schneller zu erhöhen. Im automatischen Modus ist die Temperatur nicht einstellbar. Modus (Mode) Mit jedem Tastendruck wird ein Modus gewählt. Die Modi gehen in der Reihenfolge AUTOCOOLDRYFAN (HEAT (bei Modellen mit Heizfunktion)) durch.
  • Seite 10 2x drücken: Starten der Gesundheitsfunktion und der Luftspülungsfunktion gleichzeitig. Auf der Anzeige er- scheinen 3x drücken: Beide Funktionen abschalten. 4x drücken: Start der Gesundheitsfunktion. Auf der Anzeige erscheint (Diese Funktionen sind bei einem Teil der Modelle verfügbar.) Schlafmodus / SLEEP Drücken, um den Schlafmodus ein- oder auszuschalten.
  • Seite 11 Abschaltautomatik /TIMER OFF Diese Taste drücken, um die Abschaltautomatik zu aktivieren. Um die Abschaltautomatik zu deaktivieren, die Taste einfach erneut drücken. Die Einstellung wird genauso vorgenommen wie bei der Einschaltautomatik (Punkt 11). TURBO Beim Druck auf diese Taste wird der Turbo ein- bzw. ausgeschaltet. Das Gerät erreicht die eingestellte Tem- peratur auf dem schnellsten Wege.

  • Seite 12: Austausch Der Batterien Der Fernbedienung

    Bedienung Nach dem Anschluss an die Stromversorgung drücken Sie die Taste ON/OFF auf der Fernbedienung, um das Gerät einzuschalten. 2. Drücken Sie MODE, um den gewünschte Betriebsart zu wählen: AUTO, COOL, DRY, FAN, HEAT. 3. „+“ und „-“ drücken, um die gewünschte Temperatur einzustellen. Die Temperatur kann im AUTO-Modus nicht eingestellt werden.

  • Seite 13: Pflege Und Wartung

    Notbetrieb Falls die Fernbedienung verloren gegangen oder beschädigt ist, benutzen Sie bitte die Hilfstaste, um das Gerät ein- oder auszuschalten. Der Betrieb erfolgt wie unten angezeigt: Klappe panel aux. button Hilfstaste Verwenden Sie zum Drücken einen nicht leitfähigen Gegenstand Pflege und Wartung Reinigung des Filters •...

  • Seite 14: Fehlerbehebung

    Reinigen des Filters Öffnen der Klappe Verwenden Sie einen Staubfänger oder Ziehen Sie die Klappe bis zu einem Wasser, um den Filter zu reinigen. bestimmten Winkel heraus. Wenn der Filter sehr verschmutzt ist, benutzen Sie Wasser (unter 45 °C) Filter entfernen Filter einsetzen Setzen Sie den Filter wieder ein und setzen...
  • Seite 15 Phänomen Überprüfen Lösung Halten Sie die FB näher an das Das Innengerät reagiert nicht auf Innengerät. Leuchtstoffröhren im Raum? die Fernbedienung. Schalten Sie die Leuchtstoffröhre aus. Warten Sie, bis die Stromversor- Stromausfall? gung wiederhergestellt ist. Drücken Sie den Netzstecker fest Loser Netzstecker? hinein.
  • Seite 16 Phänomen Überprüfen Lösung Warten Sie, bis die Spannung Gibt es einen Spannungsabfall? wieder normal ist. Ist der Filter schmutzig? Reinigen Sie den Filter. Die Kühlwirkung (bzw. Heizwir- Befindet die eingestellte Tem- Stellen Sie die eingestellte Tem- kung ist nicht gut) peratur sich in einem normalen peratur in einem normalen Be- Bereich?
  • Seite 17 Fehlercodes Wenn das Klimagerät nicht normal funktioniert, gibt die Temperaturanzeigen auf dem Innengerät einen Feh- lercode aus. Schlagen Sie in der Liste unten nach, um den Fehlercode zu identifizieren. Fehlercode Fehlerbehebung Heizanzeige 10 s auf Entfrostungsstatus. Dies ist normal. ON und 0,5 s auf OFF C5: Fehlfunktion der Überprüfen, ob die Steckerverbindung richtigen Kontakt hat.

  • Seite 18: Montageanleitung Innengerät

    Montageanleitung Innengerät Montagezeichnung Abstand zu > 15 cm Gegenständen > 15 cm zur Wand zur Wand...

  • Seite 19: Benötigte Werkzeuge

    Benötigte Werkzeuge • Füllstandsmessgerät • Lecksuchgerät • Schraubendreher • Vakkumpumpe • Schlagbohrmaschine • Druckmessgerät • Bohrkopf • Universalmessgerät • Rohrleitungserweiterung • Innensechskantschlüssel • Drehmomentschlüssel • Maßband • Maulschlüssel • Rohrabschneider Hinweise: Lassen Sie die Montage durch Fachleute ausführen. Es darf kein ungeeignetes Stromkabel verwendet werden.

  • Seite 20: Montage Des Innengerätes

    • Achten Sie darauf, dass die Montage den Anforderungen der Montagezeichnung entspricht. • Verwenden Sie das Gerät nicht in der unmittelbaren Umgebung einer Waschküche, einer Dusche oder eines Schwimmbeckens. Sicherheitshinweise • Folgen Sie bei der Montage den Sicherheitsbestimmungen für elektrische Geräte. •...

  • Seite 21: Wasserwaage

    3. Befestigen Sie die Wandhalterung mit den Blechschrauben (ST.2X25 TA). Überprüfen Sie die Festigkeit der Montage durch Ziehen an der Halterung. Wenn der Spreizdübel lose ist, bohren in der Nähe ein neues Loch. Schritt 3: Loch für Leitungsdurchführung Legen Sie die Position der Leitungsdurchführung nach dem Verlauf der Ausgangsleitung fest. Die Position der Leitungsdurchführung sollte etwas tiefer liegen als die Wandhalterung.
  • Seite 22 Modell 10031433 Wand Wand Wasserwaage mittlere Markierung Platz Platz Wand Wand mind. mind. 150mm 150mm rechts links Φ70mm Φ70mm hintere Durchführung hintere Durchführung 2. Öffnen Sie an der gewählten Stelle eine Durchführung mit einem Durchmesser von 55 mm. Um den Ablauf von Flüssigkeit reibungslos zu gestalten, neigen Sie die Durchführung von der Innenseite leicht...
  • Seite 23 Schritt 4: Leitungsdurchführung nach außen Die Leitung kann rechts, hinten 2. Wenn Sie die Leitung von links oder rechts und hinten links nach rechts verlegen wollen, schneiden Sie außen geführt werden. das dazugehörige Loche an der Seite aus. links rechts Loch hinten links...
  • Seite 24 Schritt 6: Montage der Ablaufleitung Den Ablaufschlauch mit der Ablaufleitung verbinden. Ablaufschlauch 2. Das Gelenk mit Isolierband umwickeln. Ablaufleitung Ablauf- Ablauf- schlauch leitung Band Ablaufschlauch • Verwenden Sie für den Innenablauf- schlauch einen Mantel. • Die Spreizdübel sind nicht im Lieferum- fang enthalten.
  • Seite 25 3. Entfernen Sie die Drahtklemme. Schließen N(1) Sie die Stromzuleitung den Farben braun gelb- blue black brown yellow- entsprechend an die Federklemme an. blau schwarz grün green 4. Setzen Sie den Schaltfachdeckel wieder auf und ziehen Sie die Schraube fest. Outdoor unit connection Verbindung zum Außengerät 5.
  • Seite 26 Schritt 8: Umwickeln der Leitungen mit Isolierband Umwickeln Sie die Anschlussleitung, das Netzkabel und die Ablaufleitung mit Isolierband. Netzkabel des Innen-und Außengerätes Innengerät Gas leitung Flüssigkeitsleitung Band Ablaufschlauch Leitung Ablaufschlauch Band 2. Behalten beim Umwickeln eine gewisse Länge des Ablaufschlauchs und der Stromzuleitung über.
  • Seite 27 Schritt 9: Montage des Innengerätes indoor outdoor innen außen Stecken Strang zusammengebundenen Rohre durch das Mauerrohr wall pipe Mauerrohr und führen Sie den Strang durch das Maucherloch. sealing gum Dichtgummis 2. Hängen Sie das Innengerät in die Wand- halterung. 3. Dichten Sie die Lücke zwischen den Rohren und dem Mauerloch mit Dichtgummi.

  • Seite 28: Mögliche Fehlfunktion

    Überprüfen Mögliche Fehlfunktion Ist das Gerät ordnungsgemäß geerdet? Möglicher Kriechstrom. Ist das Netzkabel entsprechend den technischen Mögliche Fehlfunktion oder Beschädigung der Kom- Angaben geeignet? ponenten Gibt es Gegenstände, die den Lufteinlass oder Luft- Mögliche unzureichende Kühl-/Wärmeleistung auslass blockieren? Wurden nach der Montage Staub und Montagema- Mögliche Fehlfunktion oder Beschädigung der Kom- terial entfernt? ponenten...
  • Seite 29 4. Nach der Verlängerung der Leitungen ist zusätzliches Kältemittel und Kältemittelöl erforderlich. • Nachdem die Leitung um 10 Meter (von der Basis der Standardlänge ausgehend) verlängert wurde, sollten Sie für jede 5 m zusätzliche Leitungslänge 5 ml Kältemittelöl hinzugeben. • Die Berechnungsmethode für eine zusätzliche Menge Kältemittel (basierend auf der Flüssigkeitsleitung) ist: Zusätzliche Menge an Kältemittel = Verlängerte Leitung in Meter x zusätzliche Menge an Kältemittel pro Meter •...

  • Seite 30: Leitungsverlängerung

    Leitung pipe Leitungsverlängerung Eine falsch vorgenommene Verlängerung ist die Hauptursache für Lecks. Verlängern Sie die Leitung nach folgenden Schritten: pipe cutter Rohrabschneider pipe Leitung Schneiden Sie die Leitung zu. shaper Former • Schneiden Sie die benötigte Leitung mit einem Rohrabschneider zurecht.
  • Seite 31 6. Inspektion • Überprüfen Sie die Qualität des erweiterten Anschlusses. Falls es eine Fehlerstelle gibt, dehnen Sie den Anschluss erneut nach den obigen Schritten. glatte Oberfläche falsches Dehnen improper expanding damaged leaning crack uneven neigen beschädigte Spalte ungleichmäßige surface thickness Oberfläche Dicke Die Länge ist gleich...

  • Seite 32: Montageanleitung Außengerät

    Montageanleitung Außengerät Montageabstände...
  • Seite 33 Sicherheitshinweise für den Installateur • Achten Sie bei der Montage oder dem Umbau des Gerätes darauf, dass der Kältemittelkreislauf von Luft oder anderen Substanzen, die nicht dem zugelassenen Kältemittel entprechen, frei bleibt. Das Vorhan- densein von Luft oder anderen Substanzen im Kältemittelkreislauf führen zu einem Druckanstieg im Sys- tem oder verursachen einen Riss im Kompressor und führen zu einer Personenenverletzung.
  • Seite 34 Benötigte Werkzeuge • Füllstandsmessgerät • Lecksuchgerät • Schraubendreher • Vakkumpumpe • Schlagbohrmaschine • Druckmessgerät • Bohrkopf • Universalmessgerät • Rohrleitungserweiterung • Innensechskantschlüssel • Drehmomentschlüssel • Maßband • Maulschlüssel • Rohrabschneider Hinweise: Lassen Sie die Montage durch Fachleute ausführen. Es darf kein ungeeignetes Stromkabel verwendet werden.
  • Seite 35 • Achten Sie darauf, dass die Montage den Anforderungen der Montagezeichnung entspricht. • Verwenden Sie das Gerät nicht in der unmittelbaren Umgebung einer Waschküche, einer Dusche oder eines Schwimmbeckens. Außengerät • Wählen Sie einen Ort, ◦ an dem der Lärm und die austretende Luft nicht die Nachbarschaft stört. ◦...
  • Seite 36 Klimagerät Schutzschalterleistung 09 K , 12 K 10 A 18 K, 24 K 16 A...

  • Seite 37: Montage Des Außengerätes

    Montage des Außengerätes Schritt 1: Befestigung der Montagehalterung für das Außengerät Wählen Sie den Montageort passend zur Struktur des Hauses. 2. Montieren Sie die Montagehalterung an der ausgewählten Stelle mit Dehnschrauben. Hinweise • Treffen Sie während der Montage ausreichend Schutzvorkeh- rungen.

  • Seite 38: Gas Valve

    Schritt 4: Anschließen der inneren und äußeren Leitungen Griffe auf der Vorderseite entfernen. screw Schraube handle Griff liquid pipe Flüssigleitung 2. Nehmen Sie die Ventilkappen ab und führen die Leitungsverbindung zur Einströmdüse gas pipe liquid Gasleitung Flüssig- ventil valve gas valve Gasventil Schritt 5: Anschießen der Stromzuleitung nach drinnen Entfernen Sie die Drahtklemme.
  • Seite 39 2. Befestigen Sie den Draht des Stromanschlusses und den Steuerdraht mit der Federklemme. Hinweise: • Ziehen Sie nach dem Festziehen der Schrauben leicht am Netzkabel, um zu überprüfen, ob es fest sitzt. • Zerschneiden Sie nie den Draht des Stromanschlusses, um ihn zu verlängern oder zu verkürzen. Schritt 6: Leitungen sauber verlegen Die Leitungen sollten entlang der Mauer verlegt werden und dabei mit Achtsamkeit...
  • Seite 40 Vakuumpumpe Piezometer Flüssigkeitsventil Gashahn Ventilkappe Kältemittel ablass Schraubenmutter Vakuumpumpe Innensechskantschlüssel...

  • Seite 41: Überprüfung Nach Der Montage

    Verwendung der Vakuumpumpe Entfernen Sie am Flüssigkeitsventil und am Gasventil die Ventilkappen und die Schraubenmutter des Kältemittelauslasses. 2. Verbinden Sie den Befüllschlauch des Piezometers mit dem Ventil des Kältemittelablasses und den anderen Befüllschlauch mit der Vakuumpumpe. 3. Öffnen Sie das Piezometer vollständig und lassen Sie alles 10-15 Minuten laufen. Prüfen Sie, ob der Druck des Piezomets bei -0,1 MPa bleibt.
  • Seite 42 Überprüfen Mögliche Fehlfunktion Ist das Netzkabel entsprechend den technischen Mögliche Fehlfunktion oder Beschädigung der Kom- Angaben geeignet? ponenten Gibt es blockierende Gegenstände am Lufteinlass Mögliche unzureichende Kühl-/Wärmeleistung oder Luftauslass? Wurden nach der Montage Staub und Montagema- Mögliche Fehlfunktion oder Beschädigung der Kom- terial entfernt? ponenten Sind das Gas- und das Flüssigkeitsventil vollständig...
  • Seite 43 Konfiguration der Anschlussleitung Standardlängen der Leitung: 5 m, 7,5 m, 8 m. 2. Die Mindestlänge des Leitung ist 3 m. 3. Maximale Längen in den Tabellen unten. Kühlleistung Max. Länge Kühlleistung Max. Länge der Leitung der Leitung 5000 Btu/h 15 m 24000 Btu/h 25 m (1465 W)
  • Seite 44 Leitung pipe Leitungsverlängerung Eine falsch vorgenommene Verlängerung ist die Hauptursache für Lecks. Verlängern Sie die Leitung nach folgenden Schritten: pipe cutter Rohrabschneider pipe Leitung Schneiden Sie die Leitung zu. shaper Former • Schneiden Sie die benötigte Leitung mit einem Rohrabschneider zurecht.

  • Seite 45: Hinweise Zur Entsorgung

    Hinweise zur Entsorgung Befindet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Pro- dukt, gilt die Europäische Richtlinie 2012/19/EU. Diese Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll.
  • Seite 175 Climatizador combinado 10031432 10031433...
