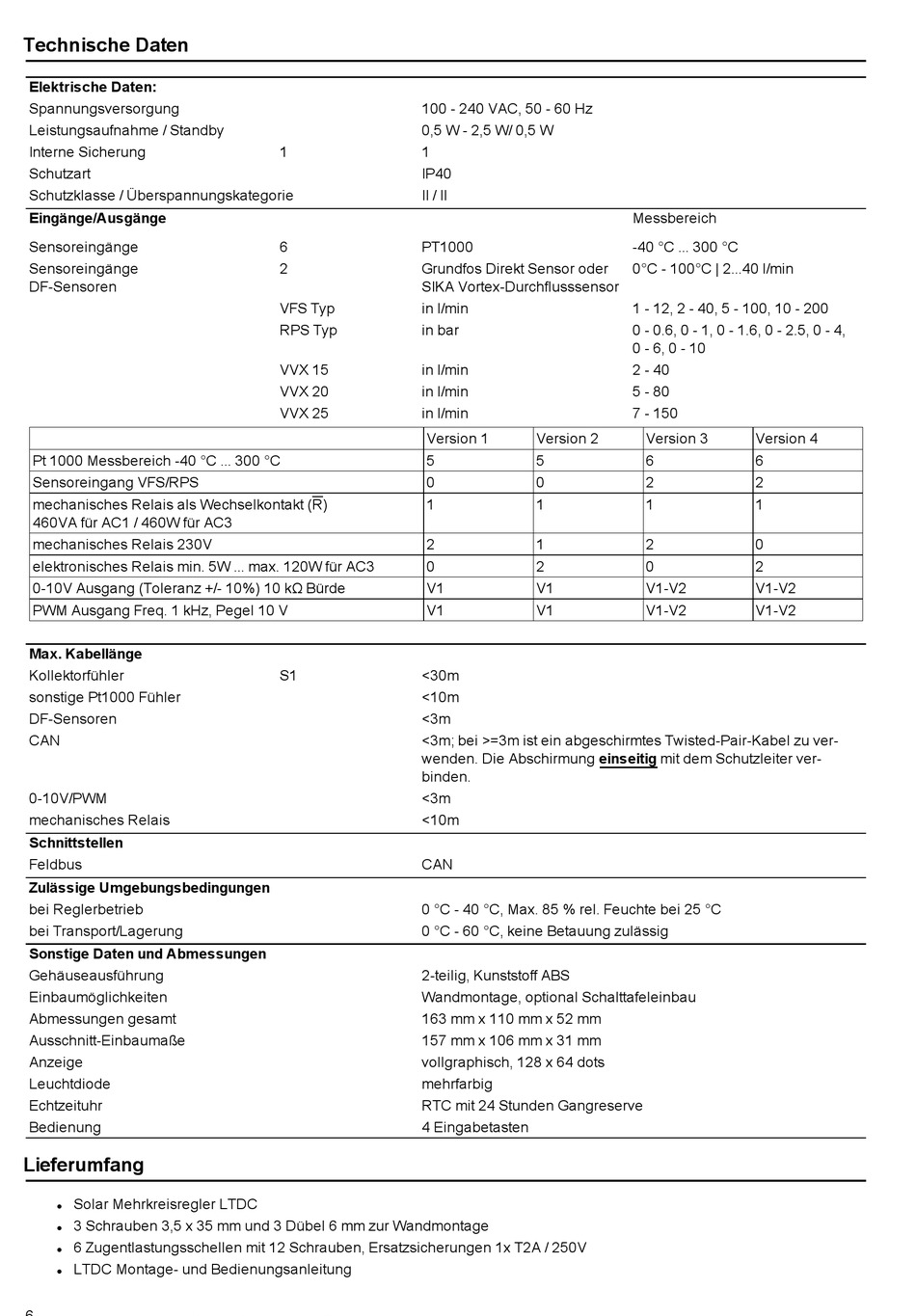

Technische Daten

Elektrische Daten:
Spannungsversorgung
Leistungsaufnahme / Standby
Interne Sicherung
Schutzart
Schutzklasse / Überspannungskategorie
Eingänge/Ausgänge
Sensoreingänge
Sensoreingänge
DF-Sensoren
Pt 1000 Messbereich -40 °C ... 300 °C
Sensoreingang VFS/RPS
mechanisches Relais als Wechselkontakt (R)
460VA für AC1 / 460W für AC3
mechanisches Relais 230V
elektronisches Relais min. 5W ... max. 120W für AC3
0-10V Ausgang (Toleranz +/- 10%) 10 kΩ Bürde
PWM Ausgang Freq. 1 kHz, Pegel 10 V
Max. Kabellänge
Kollektorfühler
sonstige Pt1000 Fühler
DF-Sensoren
CAN
0-10V/PWM
mechanisches Relais
Schnittstellen
Feldbus
Zulässige Umgebungsbedingungen
bei Reglerbetrieb
bei Transport/Lagerung
Sonstige Daten und Abmessungen
Gehäuseausführung
Einbaumöglichkeiten
Abmessungen gesamt
Ausschnitt-Einbaumaße
Anzeige
Leuchtdiode
Echtzeituhr
Bedienung

Lieferumfang

Solar Mehrkreisregler LTDC
l
3 Schrauben 3,5 x 35 mm und 3 Dübel 6 mm zur Wandmontage
l
6 Zugentlastungsschellen mit 12 Schrauben, Ersatzsicherungen 1x T2A / 250V
l
LTDC Montage- und Bedienungsanleitung
l
6
100 - 240 VAC, 50 - 60 Hz
0,5 W - 2,5 W/ 0,5 W
1 1
IP40
II / II
6 PT1000
2 Grundfos Direkt Sensor oder
SIKA Vortex-Durchflusssensor
VFS Typ in l/min
RPS Typ in bar
VVX 15 in l/min
VVX 20 in l/min
VVX 25 in l/min
Version 1
5
0
1
2
0
V1
V1
S1 <30m
<10m
<3m
<3m; bei >=3m ist ein abgeschirmtes Twisted-Pair-Kabel zu ver-
wenden. Die Abschirmung einseitig mit dem Schutzleiter ver-
binden.
<3m
<10m
CAN
0 °C - 40 °C, Max. 85 % rel. Feuchte bei 25 °C
0 °C - 60 °C, keine Betauung zulässig
2-teilig, Kunststoff ABS
Wandmontage, optional Schalttafeleinbau
163 mm x 110 mm x 52 mm
157 mm x 106 mm x 31 mm
vollgraphisch, 128 x 64 dots
mehrfarbig
RTC mit 24 Stunden Gangreserve
4 Eingabetasten
Messbereich
-40 °C ... 300 °C
0°C - 100°C | 2...40 l/min
1 - 12, 2 - 40, 5 - 100, 10 - 200
0 - 0.6, 0 - 1, 0 - 1.6, 0 - 2.5, 0 - 4,
0 - 6, 0 - 10
2 - 40
5 - 80
7 - 150
Version 2 Version 3
5 6
0 2
1 1
1 2
2 0
V1 V1-V2
V1 V1-V2
Version 4
6
2
1
0
2
V1-V2
V1-V2
