Inhaltszusammenfassung für SystemAir Rotovex 2400 EL

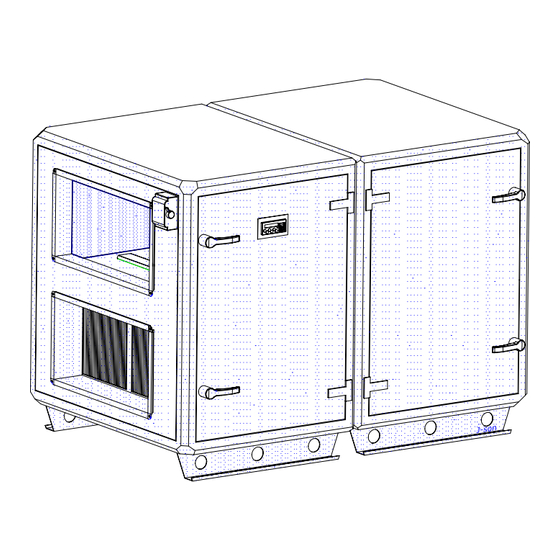

- Seite 1 März 03 Klimagerät ROTOVEX Bedienungs- und Wartungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhalt Seite Konformitätserklärung Elektrischer Anschluss Automatiksystem/-steuerung Externe Anschlüsse Funktionsbeschreibung elektrisches Heizregister Funktionsbeschreibung Wasserheizregister Inbetriebnahme von ROTOVEX Inspektion und Pflege der Ventilatoren Inspektion und Pflege des elektrischen Heizregisters Inspektion und Pflege des Wasserheizregisters Inspektion und Pflege von Filter und Rotor Maße und technische Daten Warnsignale/-meldungen, Klappe Konfiguration von Corrigo... -
Seite 3: Konformitätserklärung
EU-Konformitätserklärung Unsere Produkte werden gemäß geltender internationaler gemäß der EU-Niederspannungs-Richtlinien 73/23/EEC Normen und Vorschriften gefertigt. und 93/68/EEC Angewandte harmonisierte Normen: Systemair AB Industrivägen 3 SE-739 30 Skinnskatteberg EN 60 204-1 SCHWEDEN Sicherheit von Maschinen; elektrische Ausrüstung von Büro: +46 222 440 00 Maschinen;... -
Seite 4: Elektrischer Anschluss
Elektrischer Anschluss Das Gerät darf nicht in Betrieb genommen werden, bevor alle elektrischen und mechanischen Sicherheitsmaßnahmen getroffen wurden. Das ROTOVEX-Gerät sollte ständig über den abschließbaren Sicherheitsschalter oben am Gehäuse an die Netzstromversorgung angeschlossen sein (siehe Abbildung). Die elektrischen Nennwerte und die Gerätenummer sind auf einem Schild direkt unter diesem Schalter angegeben. -
Seite 5: Automatiksystem/-Steuerung
Automatiksystem/-steuerung Alle ROTOVEX-Funktionen werden vom Corrigo-Tableau aus gesteuert. Weitere Informationen finden Sie im beigelegten Corrigo-Handbuch. A Steuergerät: Corrigo C20 B Schaltkasten: Rotor C Schaltkasten: Zuluftventilator D Schaltkasten: Abluftventilator E Schaltkasten: Elektroheizregister... -
Seite 6: Externe Anschlüsse
Externe Anschlüsse Alle externen Anschlüsse werden in den Anschlusskästen auf den Stirnseiten des Geräts vorgenommen. In den Anschlusskästen sind Schilder angebracht, auf denen die verschiedenen Funktionen und ihre Anschlussweise angegeben sind. - Seite 7 Funktionsbeschreibung Elektrische Heizung, konstanter Zuluftstrom. Funktion Bezeich- Name nung An- und Abschaltzeiten werden in der RC Abluftventilator eingestellt. Um die Zulufttemperatur Zuluftventilator konstant zu halten empfängt die RC ein Sensor, Zuluft Signal vom GT1 und reguliert den VVX Sensor, Frischluft und den Elektroheizer.
-
Seite 8: Funktionsbeschreibung Wasserheizregister
Funktionsbeschreibung Wasserheizregister, konstanter Zuluftstrom Funktion Bezeichnun Name An- und Abschaltzeiten, werden in der RC Abluftventilator eingestellt. Um die Zulufttemperatur Zuluftventilator konstant zu halten empfängt die RC ein Sensor, Zuluft Signal vom GT1 und steuert variabel Sensor, Frischluft alternierend den VVX und SV. Besteht Sensor für Frostschutz Frostgefahr im Wasserheizregister öffnet Druckwächter, Abluftfilter... - Seite 9 Starten des ROTOVEX Anleitung Konfiguration/Einstellungen Für die Inbetriebnahme und das Ausführen Schlagen Sie im Corrigo-Handbuch nach. aller Funktionen müssen die Sensoren und Werkseitig wird das Gerät auf eine anderes externes Zusatzgerät ein- und betriebsbereite Druckdifferenz eingestellt. angebaut sein. Wichtig! Starten Sie das Rotovex über die Anzeige Vergessen Sie nicht, die Uhr auf die auf der Frontklappe.
-
Seite 10: Inspektion Und Pflege Der Ventilatoren
Inspektion und Pflege der Ventilatoren Öffnen Sie zur Inspektion und Pflege der Ventilatoren die Frontabdeckungen des Geräts. Wichtig! Schalten Sie vor dem Öffnen der Abdeckungen den Netzstrom ab. Ventilatoren Gehen Sie bei Reinigungs- oder Wartungsarbeiten, bei denen die Ventilatoren ausgebaut werden müssen, folgendermaßen vor: Ziehen Sie alle Kabelverbinder und Druckschläuche ab. -
Seite 11: Inspektion Und Pflege Des Elektrischen Heizregisters
Inspektion und Pflege des elektrischen Heizregisters Das Heizregister ist im selben Geräteabschnitt wie der Rotor untergebracht. Er kann für Service- und Reinigungsarbeiten leicht herausgenommen werden. Die Anschlusskabel sind mit Schnellverbindern ausgestattet. Regulieren des Heizregisters Die Spannungsversorgung des Heizregisters wird abhängig von der in der Steuerung eingestellten Zulufttemperatur Position des Heizregisters geregelt. -
Seite 12: Inspektion Und Pflege Des Wasserheizregisters
Inspektion und Pflege des Wasserheizregisters Das Heizregister ist im selben Gerätabschnitt wie der Rotor untergebracht. Es ist für die Installation von Warmwasserleitungen leicht zugänglich. Zu Beginn sollte die Zelle mithilfe des Entlüfternippels am Kollektor entlüftet werden, damit der Wasserfluss nicht durch Luftbläschen beeinträchtigt wird. - Seite 13 Die Filter sind Einwegfilter und sollten ausgetauscht werden, wenn der Druckabfall die Vorgabegrenze überschreitet. Filter können bei ROTOVEX-Lieferanten oder bei Systemair bestellt werden. Inspektion und Pflege des Rotationswärmetauschers ROTOVEX ist mit einem Rotationswärmetauscher ausgestattet. Der Rotor ist aus Aluminium gefertigt.
-
Seite 14: Maße Und Technische Daten
Maße und technische Daten Die nachfolgenden Abbildungen stellen eine rechtsseitige Version dar. Bei der linksseitigen Version befindet sich die Inspektionsklappe auf der gegenüberliegenden Seite. Die rechteckigen Kanalanschlüsse besitzen Anschlussrahmen für Verbindungsführungen. exhaust extract fresh supply N - Elektrischer Anschluss über Sicherheitsschalter O - Leitungsanschluss für Wasserheizregister, Außendurchmesser 22 mm P - Trennstelle des Geräts Q - Minimal benötigter Raum für Rotoraustausch = A -150... - Seite 15 Klappe (Zubehör) Maßtabelle Die Klappe dient zum Verschließen der Frisch-/Abluftanschlüsse. Luftdichtigkeitsklasse 2. ROTOVEX 2400 ROTOVEX 3800 ROTOVEX 4800 Fehler- und Warnsignale Die folgenden Warnsignale werden auf der Manuelle Abschaltung ROTOVEX-Steuerung angezeigt. Umschalter nicht im Automatikmodus Diejenigen mit einem Sternchen (*) erscheinen auf der Anzeige, die anderen Bei Warnsignalen ändern die LEDs ihre lösen eine Blinkleuchte mit Summton aus.
-
Seite 17: Konfiguration Von Corrigo
Konfiguration von Corrigo Die werkseitigen Einstellungen für die Corrigo-Steuerung sind nachfolgend aufgelistet und beziehen sich auf konstanten Zuluftstrom. Die Codes können nach Bedarf mithilfe des Corrigo-Handbuchs geändert werden. Schlagen Sie vor Änderung der Konfigurationsparameter die entsprechenden Informationen in der Corrigo-Konfiguration und im Handbuch nach. Rotovex mit elektrischem Rotovex mit Heizregister... - Seite 18 Systemair AB Industrivägen 3 SE-739 30 Skinnskatteberg Tel. +46 222 440 00 Fax +46 222 440 99 www.systemair.com 202957 (06-03-2003)
