4.3.9. Duty Cycle-/Tastverhältnismessung
Die max. Eingangsspannung ist AC 600V. Versuchen Sie keine Spannung
zu messen, die höher ist. Es besteht die Gefahr eines Stromschlages und
das Multimeter könnte zerstört werden.
1.
Drehen Sie den Funktionswahlschalter in die Position Hz/DUTY und drücken Sie die
SEL-Taste. Das "%"-Symbol erscheint. Der Tastgrad in % gibt das Verhältnis der
Länge des eingeschalteten Zustands (Impulsdauer) zur Periodendauer bei einem
Rechtecksignal an
2. Verbinden Sie die Messleitungen wie folgt: die rote Messleitung in die
die schwarze Messleitung in COM-Buchse (s. Abb. 10).
3. Verbinden Sie die Messleitungen mit dem Messkreis. Der Tastverhältnis-Wert (
Tastgrad) wird angezeigt.
4. Wenn das Symbol "O.L" erscheint, ist der maximale Messwert überschritten.
5. Informationen über die HOLD-Funktion und die Relativwertmessung erhalten Sie unter
Punkt 4.2.

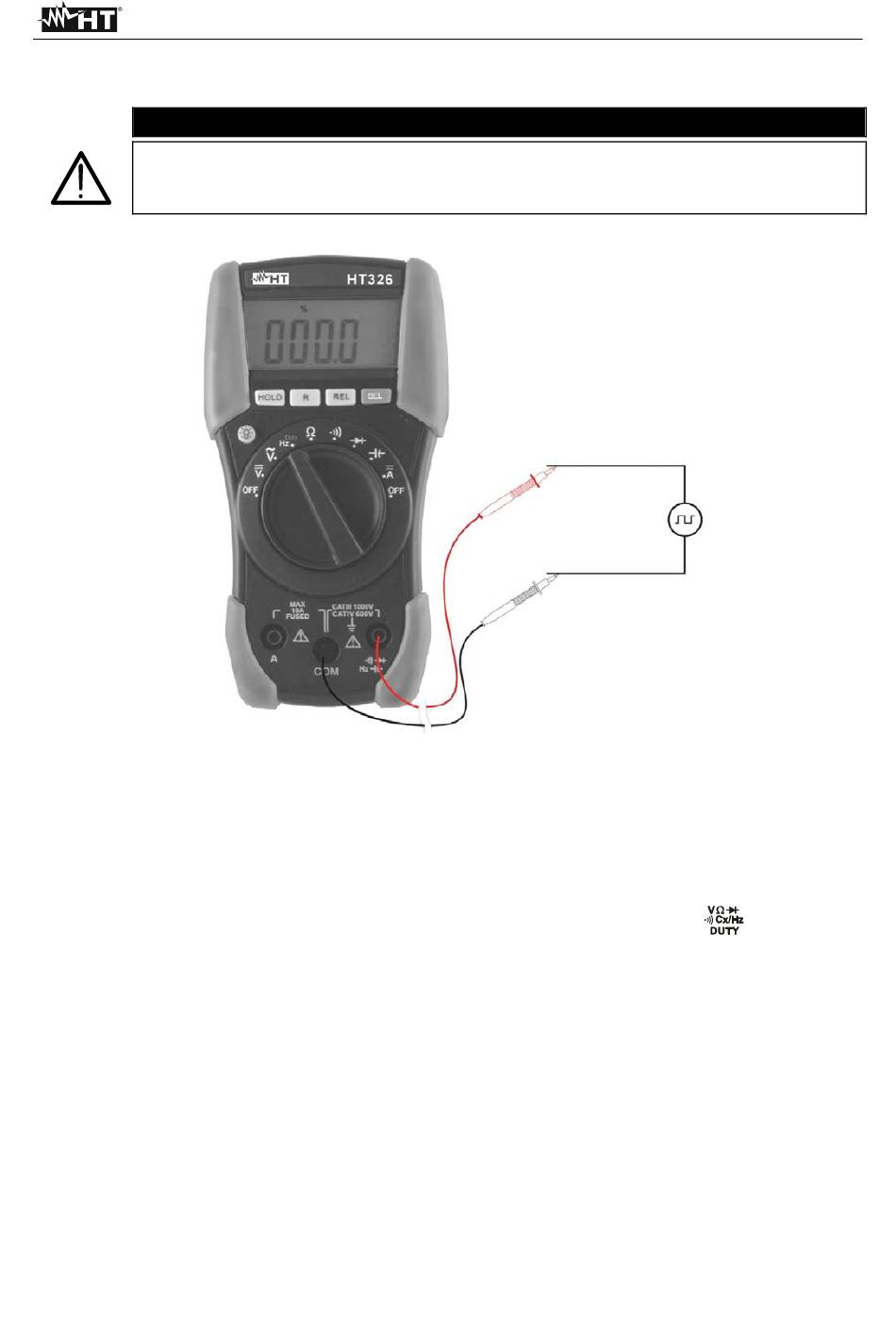

Abb. 10: Duty Cycle-/Tastverhältnismessung
DE - 16
ACHTUNG
HT326
