Datenkommunikation
Auf dieser Seite werden einige der Möglichkeiten beschrieben, die Sie mit
dem Ausbau des Reglers mit Datenkommunikation erhalten.

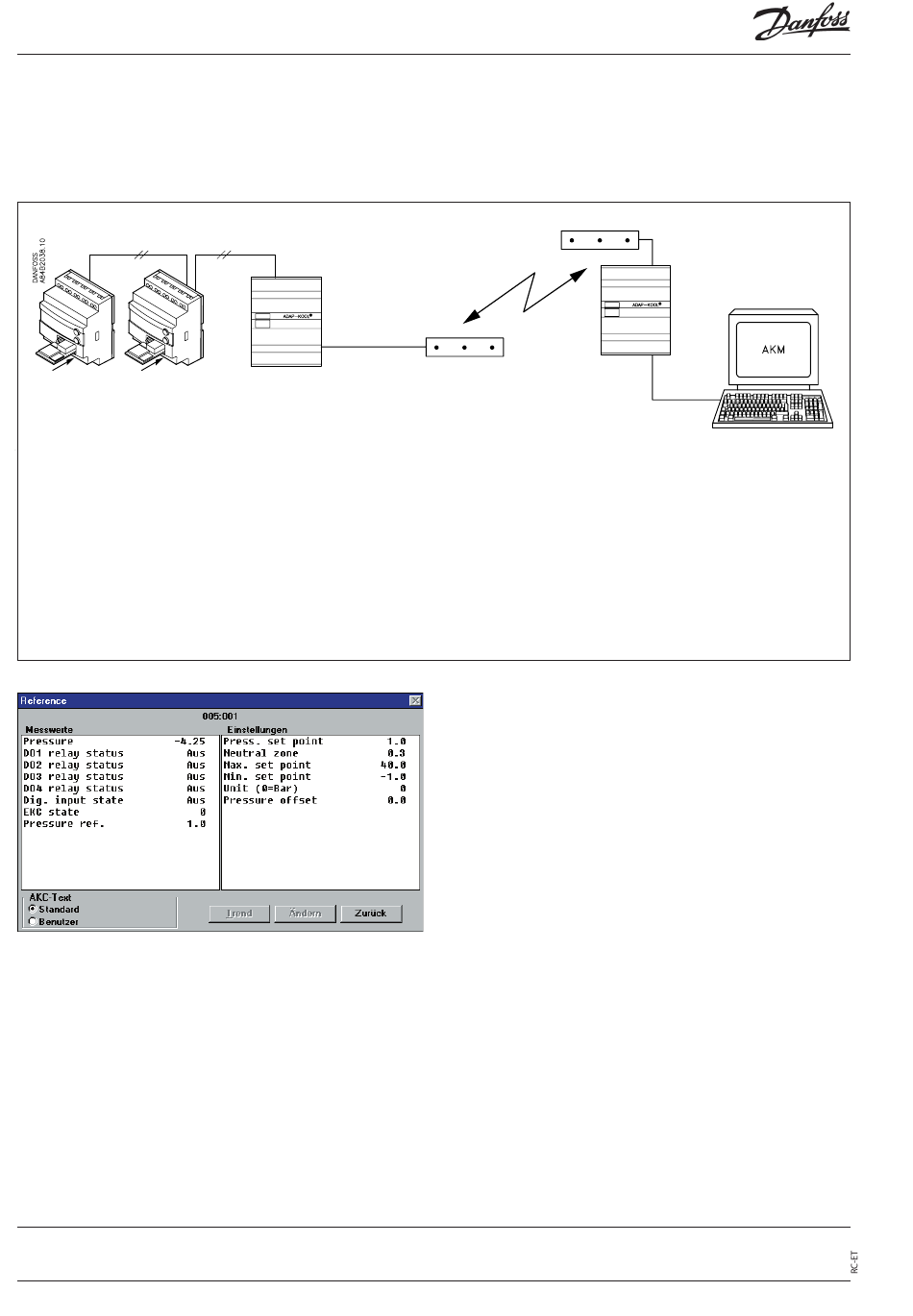

Beispiel
Jeder Regler wird mit einem
Einsteckmodul Typ EKA 173
ausgerüstet.
Die Regler werden anschließend
mit einem Zweileiterkabel
verbunden.
Bis zu 60 Regler können an ein
einzelnes Kabel angeschlossen
werden.
Beispiel eines Menübilds
Die Messungen werden in der
einen Bildhälfte, die Einstel lungen
in der anderen gezeigt.
Die Parameterbe zeich nungen der
Funktionen können Sie Seite 3-5
entnehmen.
Die in Katalogen, Prospekten und anderen schriftlichen Unterlagen, wie z.B. Zeichnungen und Vorschlägen enthaltenen Angaben und technischen Daten sind vom Käufer vor Übernahme und Anwendung zu prüfen. Der Käufer kann aus diesen Unterlagen
und zusätzlichen Diensten keinerlei Ansprüche gegenüber Danfoss oder Danfoss-Mitarbeitern ableiten, es sei denn, daß diese vorsätzlich oder grob fahrlässig gehandelt haben. Danfoss behält sich das Recht vor, ohne vorherige Bekanntmachung im Rahmen
des Angemessenen und Zumutbaren Ânderungen an ihren Produkten - auch an bereits in Auftrag genommenen - vorzunehmen. Alle in dieser Publikation enthaltenen Warenzeichen sind Eigentum der jeweiligen Firmen. Danfoss und das Danfoss-Logo
sind Warenzeichen der Danfoss A/S. Alle Rechte vorbehalten.
8
Dieses Kabel ist auch an ein Gate-
way Typ AKA 243 anzuschließen.
Das Gateway steuert jetzt die
Kommunikation zu und von den
Reglern.
Es speichert Druck werte und regis-
triert Alarme.
Bei Alarmmeldung wird das Alarm-
relais zwei Minuten lang aktiviert.
Problemlos lässt sich auf Anzeige
der Werte in Form eines Säulen-
diagramms wechseln.
Falls früher erfolgte Druck-
messungen ange zeigt werden sol-
len, lässt sich eine Logdatei abrufen.
Manual RS.8A.G2.03 © Danfoss 10-2000
Falls Sie mehr über die Bedienung von Reglern mittels PC erfahren
möchten, fordern Sie bitte zusätzliche Literatur bei uns an.
Das Gateway kann jetzt an ein
Modem angeschlossen werden.
Wird von einem der Regler ein
Alarm gemeldet, ruft das Gate-
way - über das Modem netz - das
Service unter nehmen an.
Alarme
Verfügt der Regler über Daten-
kommunikation, lässt sich die
Wichtigkeit der gesandten Alarme
defi nieren.
Die Wichtigkeit wird mit den Ein-
stellungen 1, 2, 3 oder 0 defi niert.
Entsteht zu ge gebenem Zeitpunkt
ein Alarm, werden folgende Aktiv-
itäten ausgelöst.
1 = Alarm
Der Alarmtext wird mit Statuswert
1 abgesandt. Dies bewirkt, dass
das Mastergateway der Anlage
den Alarmrelaisausgang 2 Minuten
lang aktiviert. Später, wenn der
Alarm wieder aufgehoben wird,
erfolgt eine erneute Aussendung
des Alarmtexts, aber jetzt mit
Statuswert 0.
Modem, Gateway und PC mit
Systemsoftware Typ AKM sind
bei einem Ser viceunternehmen
installiert.
Es lassen sich jetzt die Funktionen
sämtlicher Regler mit Hilfe ver-
schiedener Menübilder bedienen.
Z.B. lassen sich mit dem Programm
die gesammelten Druckwerte
einmal täglich abrufen.
2 = Mitteilung
Der Alarmtext wird mit Statuswert
2 abgesandt. Später, wenn die „Mit-
teilung" wieder aufgehoben wird,
erfolgt eine erneute Aussendung
des Alarmtexts, aber jetzt mit
Statuswert 0.
3 = Alarm
Wie „1", der Relaisausgang des
Mastergateways wird jedoch nicht
aktiviert.
0 = Information wird unterdrückt
Der Alarmtext wird im Regler
gestoppt. Es erfolgt keine Aus-
sendung.
EKC 331
