Einführung
Anwendung

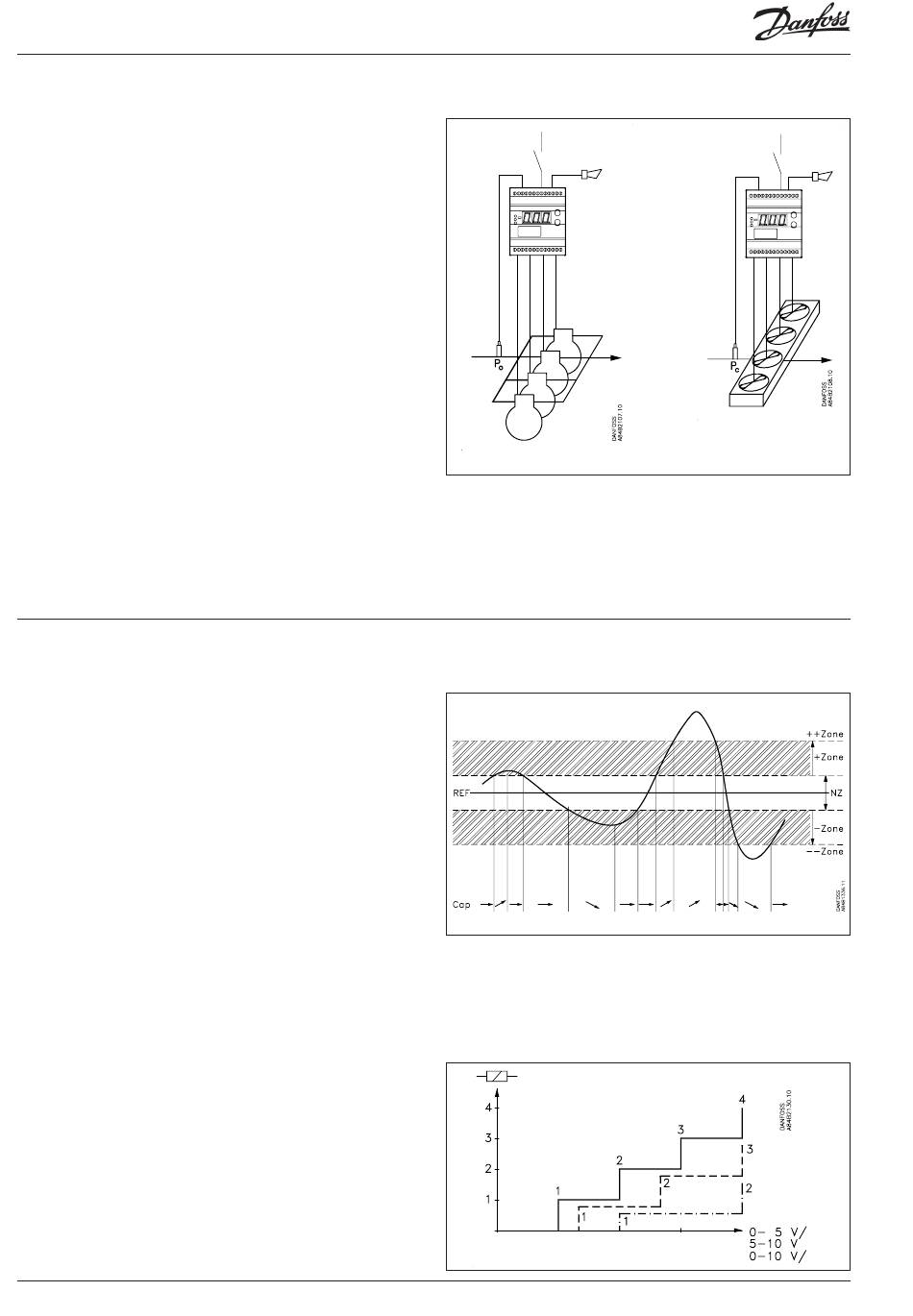

Der Regler dient zur Leistungsregelung von Verdichtern oder
Verfl üssigern in kleineren Kälteanlagen.
Vorteile
• Patentierte Neutralzonenregelung
• Sequenzieller oder zyklischer Betrieb
Funktionen
• Regelung
Es kann mit bis zu vier Relaisausgängen geregelt werden. Die
Regelung erfolgt ausgehend von einem eingestellten Sollwert,
der mit einem Signal von einem Druckmess umformer vergli-
chen wird.
• Relaismodul
Der Regler lässt sich auch als Relaismodul anwenden, wobei die
Relais mittels externem Spannungssignal geschaltet werden.
• Alarmfunktion
Ein Relais wird aktiviert, wenn die eingestellten Alarm grenzen
überschritten werden.
• Digitaler Eingang
Der digitale Eingang kann benutzt werden, entweder für:
- Nachtbetrieb, während welchem der Saugdruck ange hoben
wird,
- Wärmerückgewinnung, während welcher der Ver fl üssigungs-
druck angehoben wird,
- Externen Start/Stopp der Regelung.
Wirkungsweise
Leistungsregelung
Die zugeschaltete Leistung wird mit Signalen vom ange-
schlossenen Druckmessumformer und unter Bezug auf den
eingestellten Sollwert geregelt.
Um den Sollwert wird eine Neutralzone eingestellt, in welcher
weder eine Zu- noch Abschaltung der Leistung erfolgt.
Außerhalb der Neutralzone (im schraffi erten Bereich, der als
+Zone und -Zone bezeichnet ist) wird Leistung ab- und zug-
eschaltet, falls der Regler eine Änderung des Drucks von der
Neutralzone „weg" registriert. Ab- und Zuschaltungen erfolgen
mit den eingestellten Zeitverzögerungen.
„Nähert sich" der Druck hingegen der Neutralzone, werden vom
Regler keine Änderungen der zugeschalteten Leistung vorgenom-
men. +Zone und -Zone haben die gleiche Band breite und sind
mit 0,7 mal dem eingestellten Wert für die Neutralzone genau
festgelegt.
Bewegt sich die Regelung außerhalb des schraffi erten Bereichs
(++Zone und --Zone bezeichnet), erfolgen die Änderungen der
zugeschalteten Leistung deutlich rascher, als dies im schraf-
fi erten Bereich der Fall wäre. Hier werden die eingestellten
Zeitverzögerungen mit einem Faktor 0,3 reduziert.
Die Zuschaltung von Stufen lässt sich entweder für sequen ziellen
oder zyklischen Betrieb festlegen.
Relaismodul
Der Regler kann auch als Relaismodul eingesetzt werden, wobei
die Relais im Modul dann vom empfangenen Span nungssignal
gesteuert werden.
Nach Festlegung des Signals und der Anzahl der ange wandten
Relais werden die Relais „über das Signal verteilt".
Eine Hysterese um die einzelnen Schaltpunkte verhindert ein
zweckwidriges Schalten der Relais.
2
Manual RS.8A.G2.03 © Danfoss 10-2000
EKC 331
