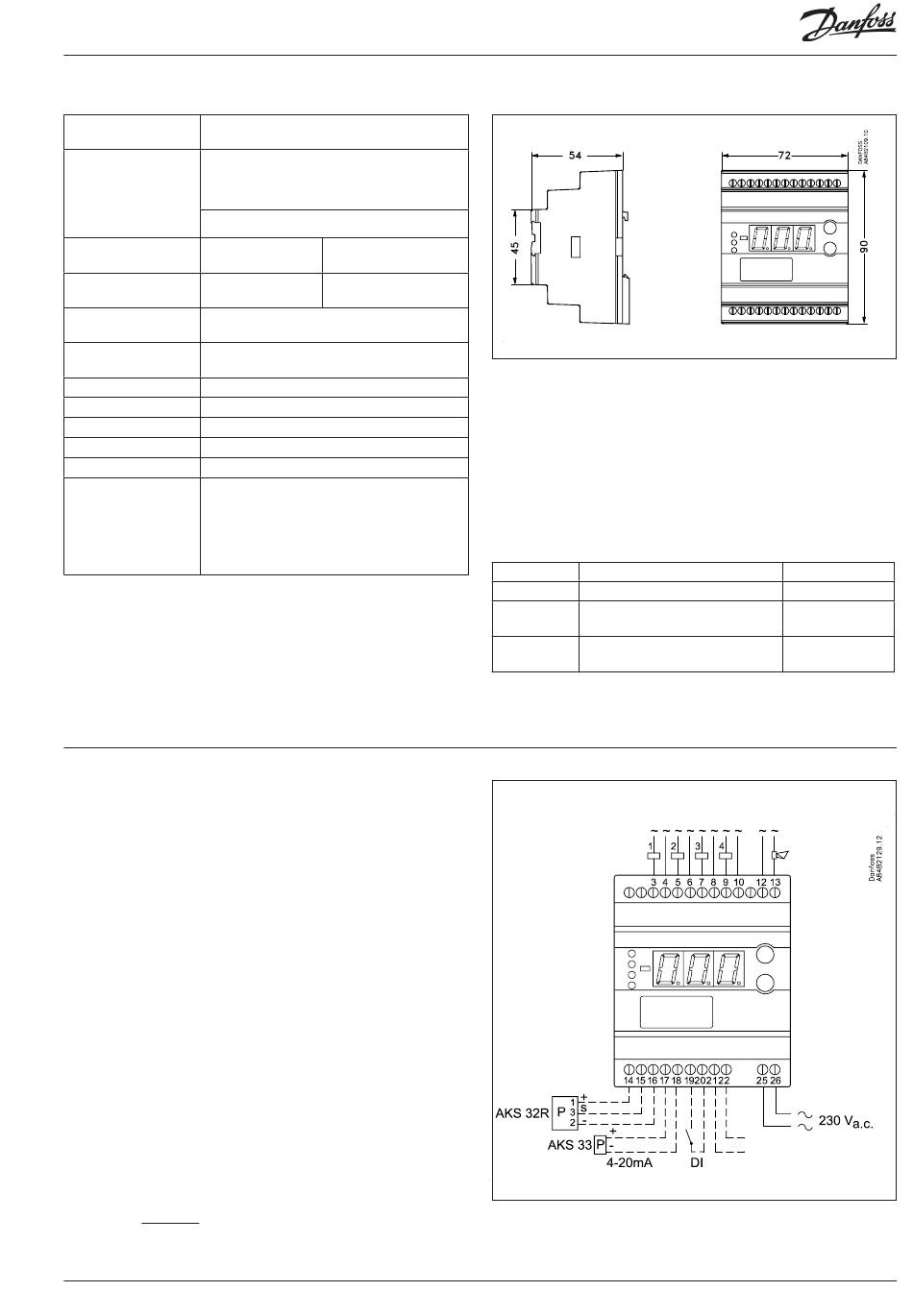

Daten
Versorgungs-
230 V a.c. +/-15% 50/60 Hz, 5 VA
spannung
Drucktransmitter*) mit 4-20 mA oder
Spannungssignal (0 - 5 V, 0 - 10 V
Eingangssignal
oder 5 - 10 V)
Digitaler Eingang an externen Kontaktfunktion
Relaisausgang
4 Stück SPST
Alarmrelais
1 Stück SPST
Anschlussmöglichkeit an ein Datenkommu-
Datenkommunikation
nikationsmodul
Umgebungs-
Beim Betrieb
temperatur
Beim Transport
Schutzart
IP 20
Gewicht
300 g
Montage
DIN-Schiene
Display
LED, 3-stellig
Anschlussklemmen
max. 2,5 mm
EU Niederspannungsreichtlinie und EMV- An-
forderungen für CE-Kennzeichnung werden
eingehalten.
Zulassungen
LVD-geprüft gem. EN 60730-1 und EN 60730-
2-9
EMV-geprüft gem. EN50081-1 und EN 50082-2
*) Druckmessumformer
Als Druckmessumformer kann entweder AKS 3000 oder AKS 33
eingesetzt werden (AKS 33 verfügt über eine höhere Genauigkeit
als AKS 3000).
Ebenfalls anwendbar ist der Typ AKS 32R. Dieser Druck mess-
umformer wird gemäß Vereinbarung mit Danfoss nur in großen
Stückzahlen geliefert.
Siehe bitte Katalog RK.0Y.G...
Anschlüsse
Benötigte Anschlüsse
Klemme:
25-26 Versorgungsspannung 230 V a.c.
3- 10
Relaisanschlüsse Nr. 1, 2, 3 und 4
12-13 Alarmrelais
Es besteht Verbindung zwischen 12 und 13 in Alarm-
situationen, und wenn der Regler Spannungslos ist.
Regelsignal (siehe auch o10)
Entweder
14-16 Spannungssignal von AKS 32R
oder
17-18 Stromsignal von AKS 3000 oder AKS 33
oder
15-16 Spannungssignal von einer anderen Regelung.
Evtl. Externer Kontaktfunktion
19-20 Kontaktfunktion für verschiebung des Sollwerts oder start/
stop der Regelung.
Evtl. Datenkommunikation
21-22 Nur bei montiertem Datenkommunikationsmodul an-
zuschließen.
Bitte beachten, dass die Installation des Daten-
kommunikationskabels korrekt vorgenommen wird.
Siehe separate Literatur Nr. RC.8A.C...
EKC 331
AC-1: 4 A (Ohmisch)
AC-15: 3 A (Induktive)
AC-1: 4 A (Ohmisch)
AC-15: 1 A (Induktive)
-10 - 55°C
-40 - 70°C
2
Litzendraht
Manual RS.8A.G2.03 © Danfoss 10-2000
Bestellung
Typ
Funktion
EKC 331
Leistungsregler
Datenkommunikationsmodul
EKA 173
(Zugehör), (FTT 10 Modul)
Datenkommunikationsmodul
EKA 175
(Zubehör), (RS 485 Modul)
Bestell-Nr.
084B7104
084B7092
084B7093
Datenkommunikation
7
