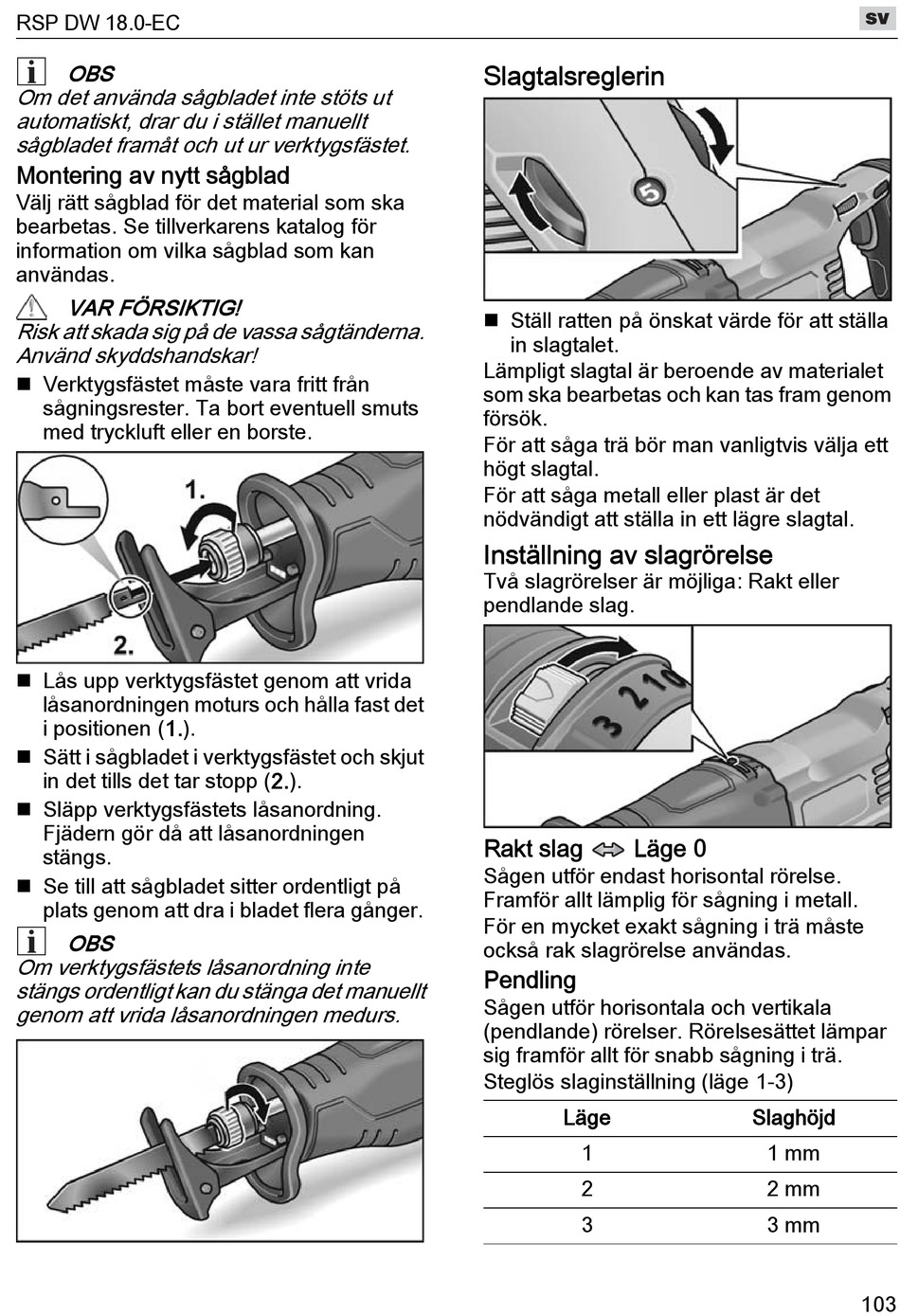

Flex RSP DW 18.0-EC Originalbetriebsanleitung Seite 103

RSP DW 18.0-EC
OBS
Om det använda sågbladet inte stöts ut
automatiskt, drar du i stället manuellt
sågbladet framåt och ut ur verktygsfästet.
Montering av nytt sågblad
Välj rätt sågblad för det material som ska
bearbetas. Se tillverkarens katalog för
information om vilka sågblad som kan
användas.
VAR FÖRSIKTIG!
Risk att skada sig på de vassa sågtänderna.
Använd skyddshandskar!
 Verktygsfästet måste vara fritt från
sågningsrester. Ta bort eventuell smuts
med tryckluft eller en borste.
 Lås upp verktygsfästet genom att vrida
låsanordningen moturs och hålla fast det
i positionen (1.).
 Sätt i sågbladet i verktygsfästet och skjut
in det tills det tar stopp (2.).
 Släpp verktygsfästets låsanordning.
Fjädern gör då att låsanordningen
stängs.
 Se till att sågbladet sitter ordentligt på
plats genom att dra i bladet flera gånger.
OBS
Om verktygsfästets låsanordning inte
stängs ordentligt kan du stänga det manuellt
genom att vrida låsanordningen medurs.
Slagtalsreglerin
 Ställ ratten på önskat värde för att ställa
in slagtalet.
Lämpligt slagtal är beroende av materialet
som ska bearbetas och kan tas fram genom
försök.
För att såga trä bör man vanligtvis välja ett
högt slagtal.
För att såga metall eller plast är det
nödvändigt att ställa in ett lägre slagtal.
Inställning av slagrörelse
Två slagrörelser är möjliga: Rakt eller
pendlande slag.
Rakt slag Läge 0
Sågen utför endast horisontal rörelse.
Framför allt lämplig för sågning i metall.
För en mycket exakt sågning i trä måste
också rak slagrörelse användas.
Pendling
Sågen utför horisontala och vertikala
(pendlande) rörelser. Rörelsesättet lämpar
sig framför allt för snabb sågning i trä.
Steglös slaginställning (läge 1-3)
Läge
1
2
3
Slaghöjd
1 mm
2 mm
3 mm
103
