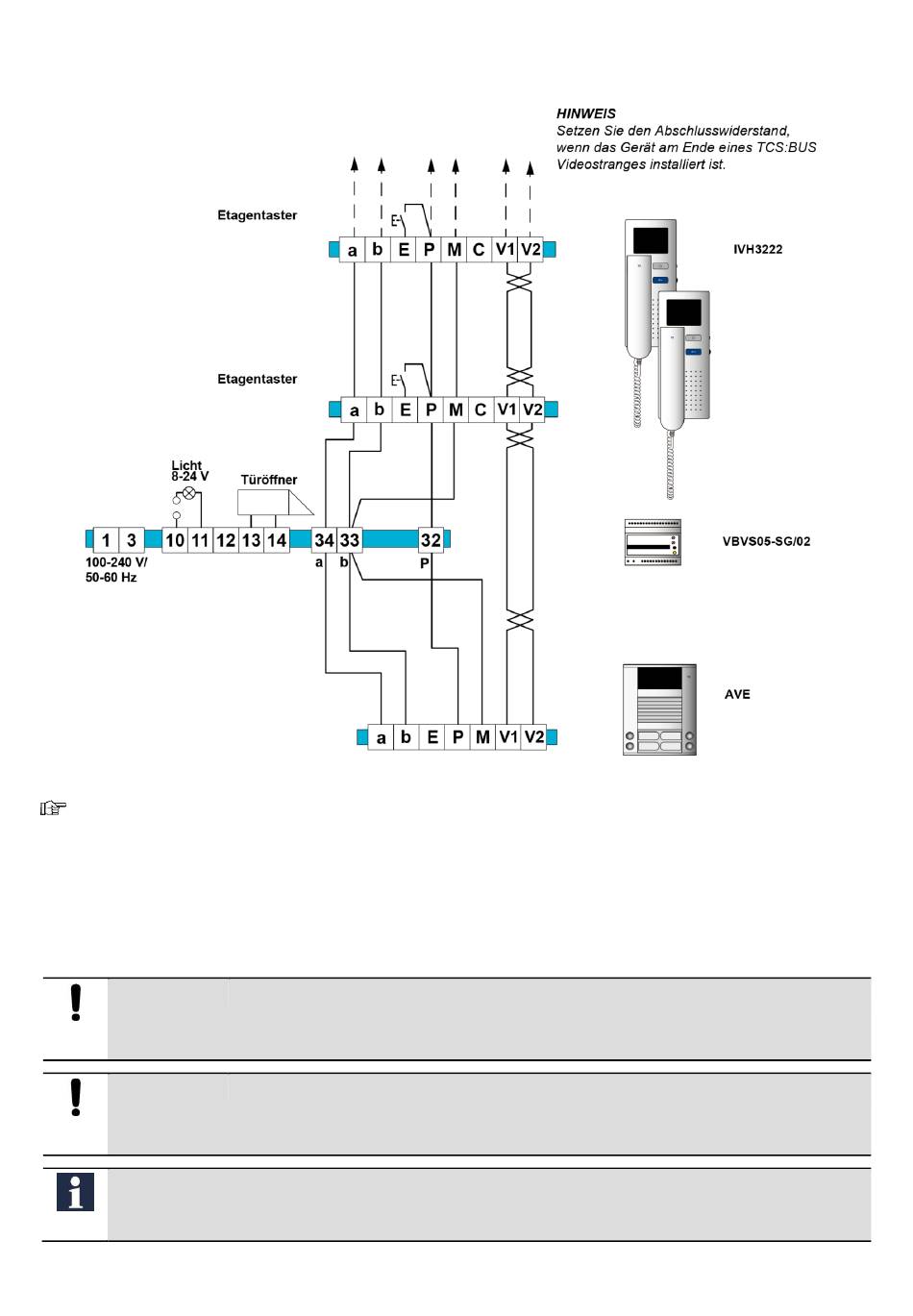

Schaltungsbeispiel pre:pack Video
Abb. 5: Schaltungsbeispiel pre:pack Video
Weitere Informationen finden Sie im TCS Systemhandbuch. Dieses steht im Downloadbereich unter
www.tcsag.de zur Verfügung.
Inbetriebnahme
ACHTUNG!
Verbinden Sie nicht die Video-Adern V1 und V2 mit P-, a- oder b-Ader, wenn diese unter
Spannung stehen.
ACHTUNG!
Das Vertauschen von a- und P-Ader kann während des Betriebes zum Defekt des Gerätes
führen. Achten Sie auf den richtigen Anschluss.
Achten Sie beim Anschluss von Video-Adern V1 (+) und V2 (-) auf die Polung.
Sollte nach der Inbetriebnahme ein verzerrtes Bild zu sehen sein, trennen Sie das Gerät von
der Versorgungsspannung und tauschen Sie die Adern für das Videosignal.
9
Beschädigung des Gerätes durch zu hohe Spannung.
Beschädigung des Gerätes durch Vertauschen von a- und P-Ader
