Applikationsbeispiele

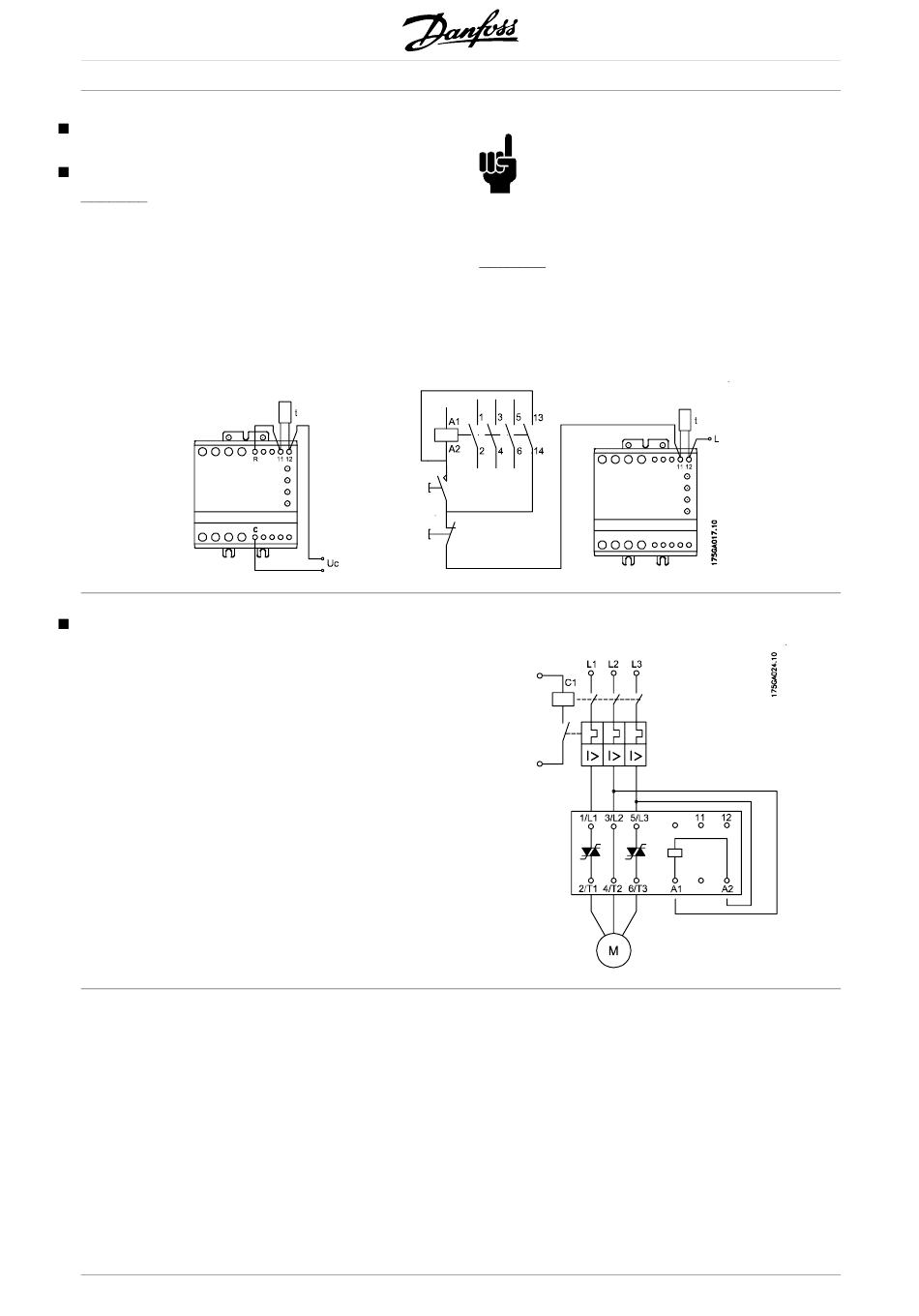

Überhitzungsschutz
Beispiel 1
Der Thermostat ist mit dem Regeleingang des
Softstarters in Serie geschaltet. Übersteigt die
Temperatur des Kühlkörpers 90 °C, wird der
Softstarter ausgeschaltet.
Leitungsgesteuerter Softstart
Geht der Schütz C1 in den eingeschalteten Zustand,
startet der Softstarter den Motor entsprechend den
Einstellungen für Rampe auf und Startmoment.
Wechselt der Schütz C1 in den ausgeschalteten
Zustand, wird der Motor sofort abgeschaltet.
Bei dieser Anwendung ist der Schütz während
des Einschaltvorgangs unbelastet. Betrieb und
Abschalten geschehen bei Nennstrom.
8
MCD 100 Projektierungshandbuch
ACHTUNG!:
Sobald die Temperatur um etwa 30 °C gesunken
ist, schaltet sich der Regler automatisch wieder
ein. Diese Form des Wiederanlaufs ist bei
einigen Anwendungen nicht erwünscht.
Beispiel 2
Der Thermostat ist mit dem Regelkreis des
Hauptschützes in Serie geschaltet. Übersteigt
die Temperatur des Kühlkörpers 90 °C, wird der
Hauptschütz ausgeschaltet. Zum Wiederanlaufen des
Motors muss dieser Kreis manuell rückgestellt werden.
MG.12.A1.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
