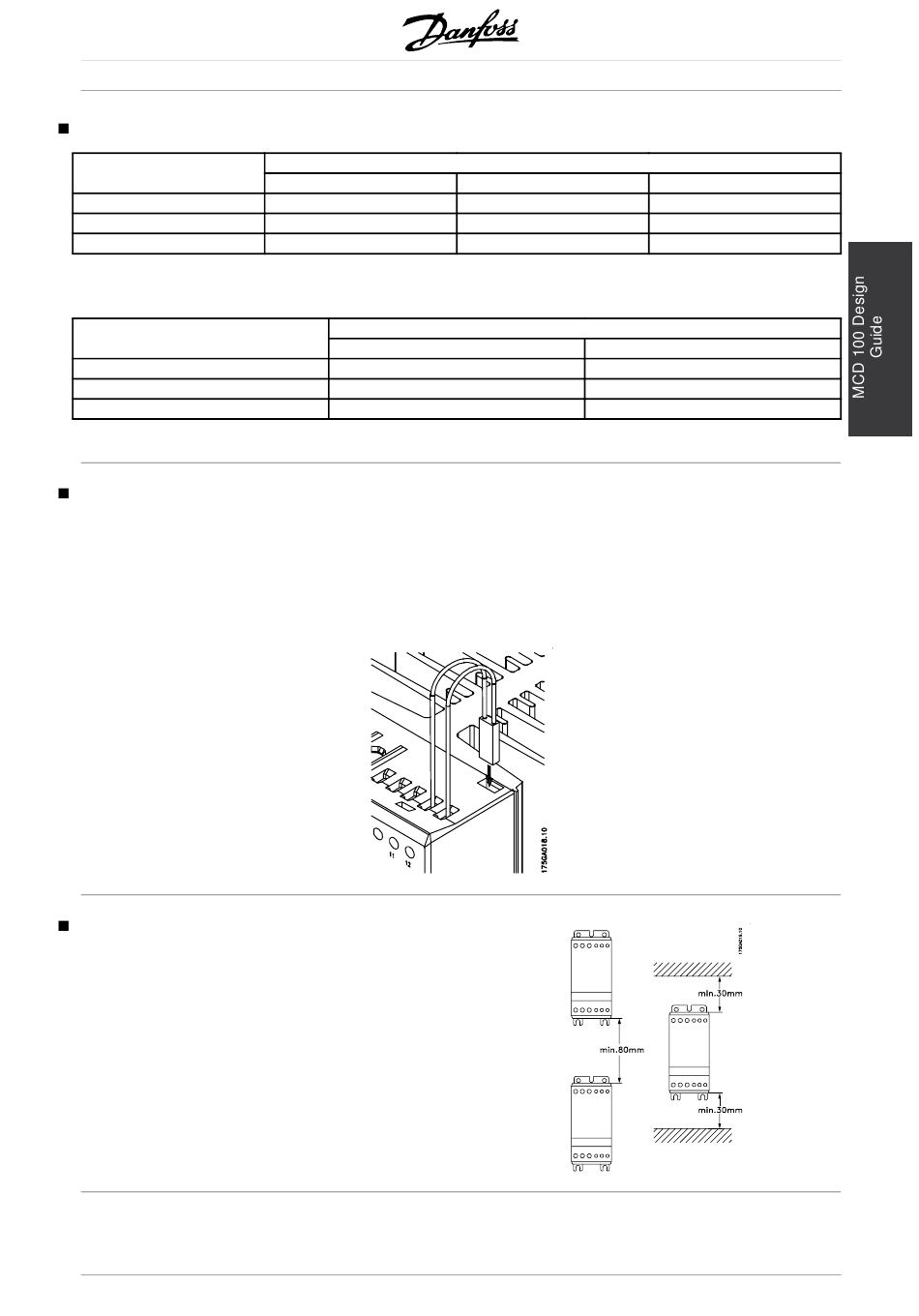

Betrieb bei hohen Temperaturen
Umgebungstemperatur
40 °C
50 °C
60 °C
* Seitlicher Mindestabstand zwischen
Produkten 10 mm
Umgebungstemperatur
40 °C
50 °C
60 °C
Überhitzungsschutz
Bei Bedarf kann der Regler durch Einsetzen eines
Thermostats in den Schlitz auf der rechten Seite des
Reglers gegen Überhitzen geschützt werden.
Bestellung: UP 62 Thermostat 037N0050
Montageanleitung
Der Regler ist für die vertikale Montage ausgelegt.
Wenn der Regler horizontal montiert wird, muss der
Laststrom um 50 % reduziert werden.
Der Regler benötigt keinen Seitenabstand.
Der Abstand zwischen zwei vertikal montierten Reglern
muss mindestens 80 mm (3,15") betragen.
Der Abstand des Reglers zu Decke und Boden
muss mindestens 30 mm (1,2") betragen.
MG.12.A1.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
MCD 100 Projektierungshandbuch
MCD 100 - 001
3 A
2,5 A*
2,0 A*
Getakteter Betrieb (max. 15 min. Einschaltzeit)
MCD 100 - 007
15 A (100 % Einschaltdauer)
15 A (80 % Einschaltdauer)
15 A (65 % Einschaltdauer)
Dauerstrom
MCD 100 - 007
15 A
12,5 A
10 A
MCD 100 - 011
25 A (100 % Einschaltdauer)
25 A (80 % Einschaltdauer)
25 A (65 % Einschaltdauer)
Der Thermostat wird anwendungsabhängig mit dem
Regelkreis des Hauptschützes in Serie geschaltet.
Übersteigt die Temperatur des Kühlkörpers 90 °C, wird
der Hauptschütz ausgeschaltet. Dieser Schaltkreis ist
erst nach manuellem Rückstellen wieder betriebsbereit.
Leiteranschlüsse, siehe Abschnitt Anwen-
dungsbeispiele.
MCD 100 - 011
25 A
20 A
17 A
7
