Das Wärmerückgewinnungsrelais fällt ab und kann erst wieder
aktiviert werden, wenn die Temperatur am Regelungsfühler die
Mindesteinstellung des Sollwerts um 2 K übersteigt.

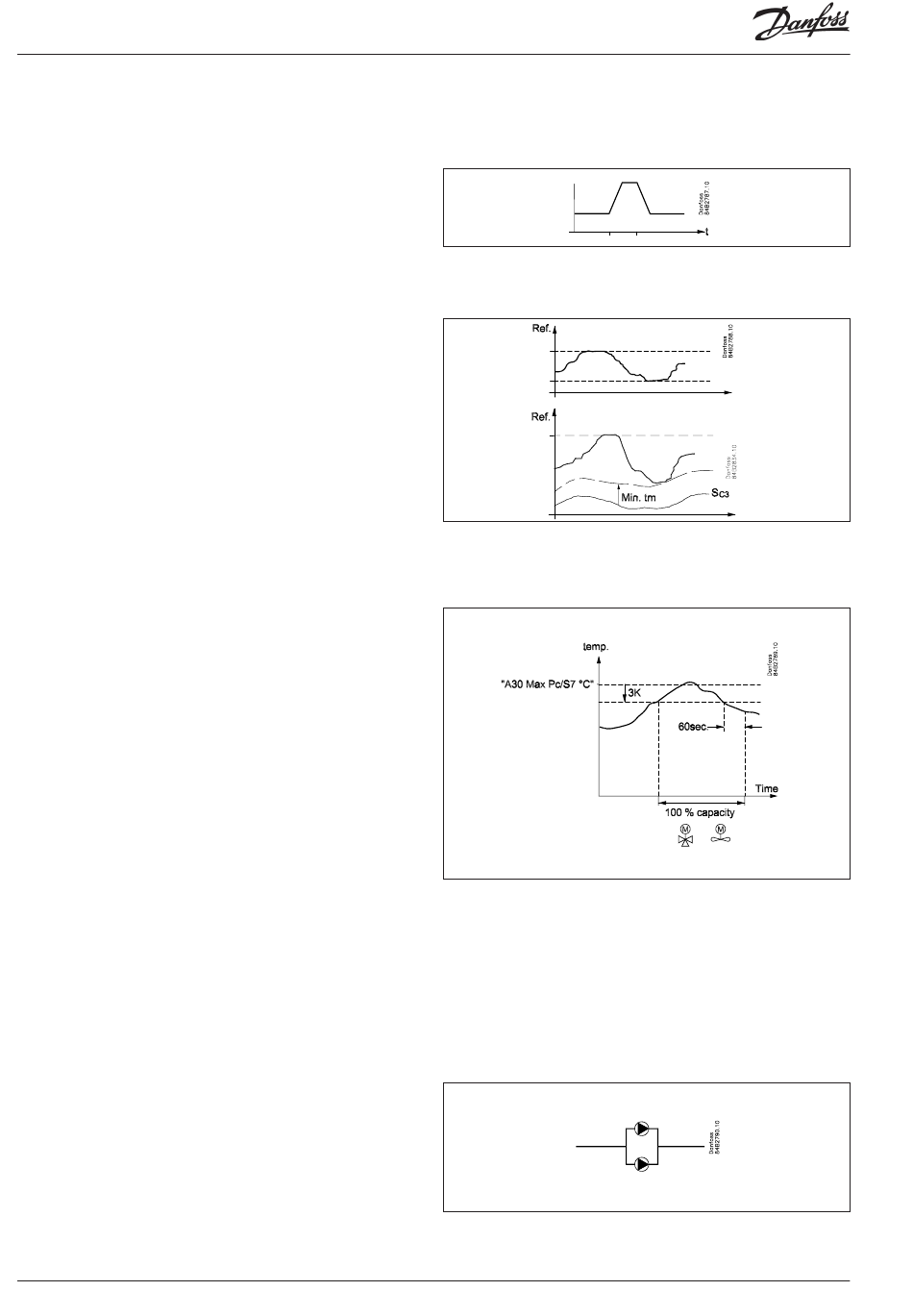

Rampenfunktion
Um Ausschläge des Sollwerts nach oben und unten zu vermeiden,
ist eine Rampenfunktion hinterlegt, die gewährleistet, dass sich
der Sollwert nicht schneller als die eingestellte Rampe in Kelvin/
Minute ändern kann.
Begrenzung des Sollwert
Zur Absicherung vor einem zu hohen oder zu niedrigen Rege-
lungssollwert muss eine Abgrenzung des Sollwerts eingestellt
werden. Die Abgrenzung gilt bei normaler Regelung steigt jedoch
bei der Wärmerückgewinnung auf 99,9 °C an.
Die Obergrenze ist immer ein absoluter Wert. Die Untergrenze
kann entweder ein absoluter Wert sein, oder sie kann abhängig
von der Außentemperatur Sc3 variieren, wobei die Grenze mit
einem festen Wert ("r56, Min tm") über der Außentemperatur liegt.
Hierdurch wird ein Sollwert vermieden, der unter dem Mindest-
wert zu liegen kommt, so dass alle Lüfter konstant laufen.
P- oder PI-Regelung mit fließendem oder festem Sollwert
Siehe Anlage.
Sicherheitsfunktionen
Überwachung des Verflüssigungsdrucks
Der Regler verfügt über eine Sicherheitsfunktion, die vor zu ho-
hem Verflüssigungsdruck absichert.
Die Funktion kann auf zweierlei Arten aktiviert werden:
• Digitaler Eingang - HP safety
Wenn der digitale Eingang geschlossen wird, werden sowohl
Lüfter als auch 3-Wege-Ventil auf volle Leistung geschaltet.
Gleichzeitig wird Alarm ausgelöst.
Die Leistung bleibt eingeschaltet, bis der digitale Eingang
unterbrochen wird, wodurch auch der Alarm abgeschaltet
wird. Der digitale Eingang kann eventuell an einen externen
Sicherheitsdruckwächter angeschlossen werden.
• Messung der Pc/S7-Temperatur
Diese Funktion verwendet immer den Verflüssigungsdruck
Pc, sofern das Drucksignal angeschlossen ist. Wenn Pc nicht
montiert ist, wird statt dessen die Solerücklauftemperatur S7
verwendet.
Die Funktion schaltet alle Verflüssigerstufen ein und löst Alarm
aus, wenn die gemessene Temperatur auf über 3 K unter dem
eingestellten Grenzwert "S7/Pc max" ansteigt.
Die normale Leistungsregelung wird wieder aufgenommen,
wenn die Temperatur (der Druck) wieder auf die 3 K unter
den Grenzwert gefallen ist und eine Verzögerungszeit von 60
Sekunden abgelaufen ist.
Pumpensteuerung
Der Regler kann eine oder zwei Pumpen, die die Sole zirkulieren
lassen, steuern und überwachen.
Wenn zwei Pumpen eingesetzt werden und Betriebszeitenaus-
gleich gewählt ist, kann der Regler auch für ein Umschalten
zwischen den beiden Pumpen sorgen, wenn Betriebsalarme
auftreten.
Die Pumpenwahl wird über folgende Einstellung vorgenommen:
0: Beide Pumpen werden angehalten
1: Pumpe 1 wird in Betrieb gesetzt
2: Pumpe 2 wird in Betrieb gesetzt
3: Beide Pumpen werden in Betrieb gesetzt
6
Manual RS8EL403 © Danfoss 03-2010
Ref. Max.
Ref. Min.
Ref. Max.
Ref. Min.
AK-PC 420
