3. P-Regelung mit festem Sollwert
Wie Punkt 1, doch mit P-Regelung wird die aktuelle Regelungstemperatur
im Verhältnis zum aktuellen Sollwert immer abweichen. Der Grund hierfür
ist, dass die aktuell eingeschaltete Leistung einzig und allein davon
abhängt, wie weit die gemessene Regelungstemperatur vom aktuellen
Sollwert liegt.
Die Leistung des 3-Wege-Ventils wird über das Proportionalband "n04
Valve Xp" gesteuert, und die Lüfter werden über das Proportionalband
4. P-Regelung mit variablem Sollwert
Wie Punkt 2, doch mit P-Regelung wird die aktuelle Regelungstemperatur
im Verhältnis zum aktuellen Sollwert immer abweichen. Der Grund hierfür
ist, dass die aktuell eingeschaltete Leistung einzig und allein davon
abhängt, wie weit die gemessene Regelungstemperatur vom aktuellen
Sollwert liegt.
Die Leistung des 3-Wege-Ventils wird über das Proportionalband "n04
Valve Xp" gesteuert, und die Lüfter werden über das Proportionalband
"n60 Fan Xp" gesteuert.
AK-PC 420
Wärmerückgewinnung = on
Wärmerückgewinnung = on
Manual RS8EL403 © Danfoss 03-2010
"n60 Fan Xp" gesteuert. Das 3-Wege-Ventil wird also ganz offen sein, wenn
die Temperatur "n04 S7/Pc Xp" über dem aktuellen Sollwert liegt, und die
Lüfter werden volle Leistung abgeben, wenn die Temperatur "n04 S7/Pc
Xp" + "n60 S8 Xp" über dem aktuellen Sollwert liegt.

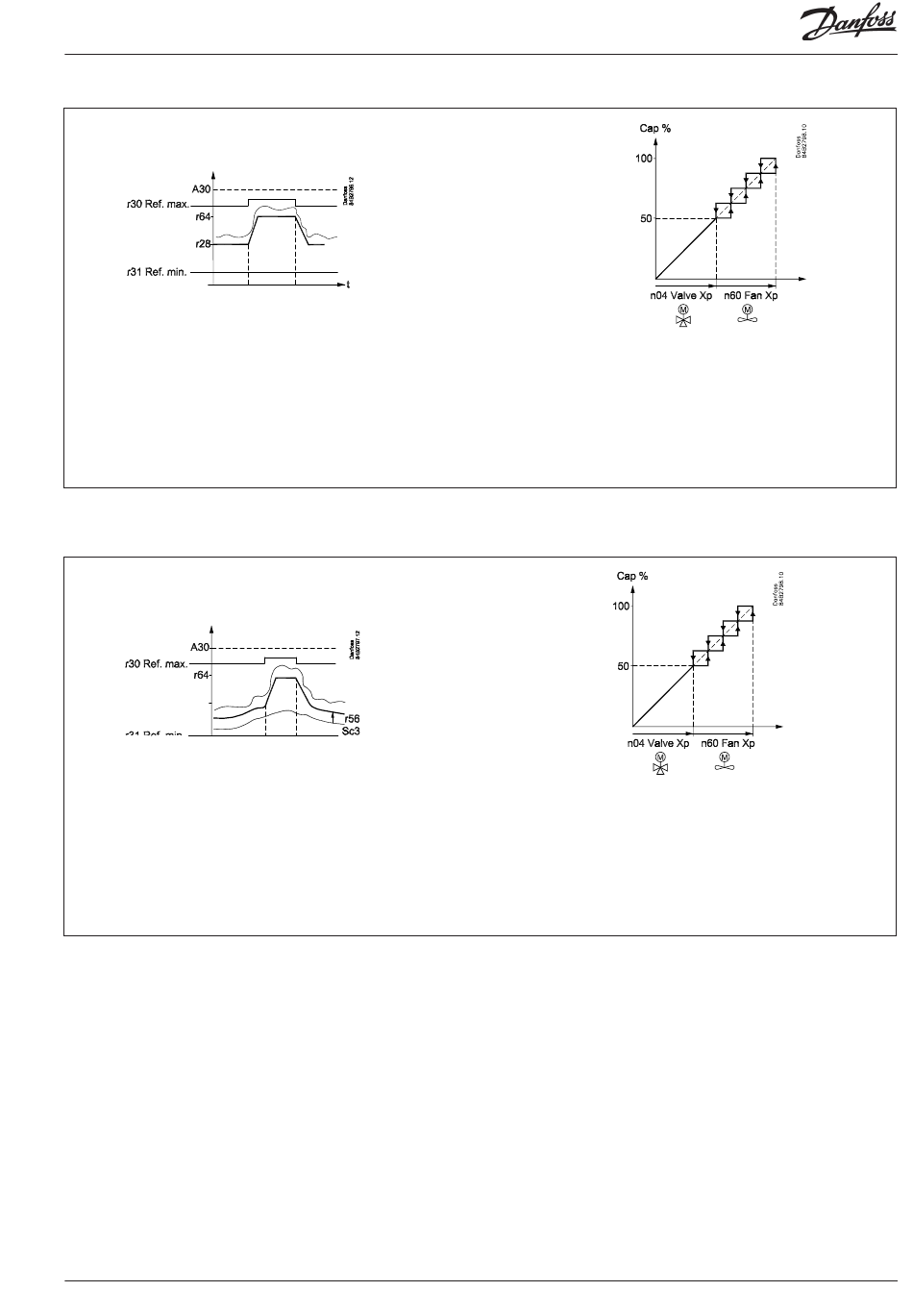

Das Zu- und Abschalten der Lüfter ist auf der Zeichnung zu sehen.
Wenn die gesamte Lüfterleistung über eine Geschwindigkeitsregelung
gesteuert wird, so wird die Leistung durch die gestrichelte Linie angezeigt.
Das 3-Wege-Ventil wird also ganz offen sein, wenn die Temperatur "n04
S7/Pc Xp" über dem aktuellen Sollwert liegt, und die Lüfter werden volle
Leistung abgeben, wenn die Temperatur "n04 S7/Pc Xp" + "n60 S8 Xp" über
dem aktuellen Sollwert liegt.
Das Zu- und Abschalten der Lüfter ist auf der Zeichnung zu sehen.
Wenn die gesamte Lüfterleistung über eine Geschwindigkeitsregelung
gesteuert wird, so wird die Leistung durch die gestrichelte Linie angezeigt.
19
