Einführung
Anwendung
Der Regler dient zur Leistungsregelung von eines Trockenkühlers
einschließlich Lüfter, 3-Wege-Ventil und Pumpen.
Vorteile
• Komplette Trockenkühlersteuerung
• Mehrere Kombinationsmöglichkeiten für die Fühlerwahl
• Wärmerückgewinnung nach externem Spannungssignal.

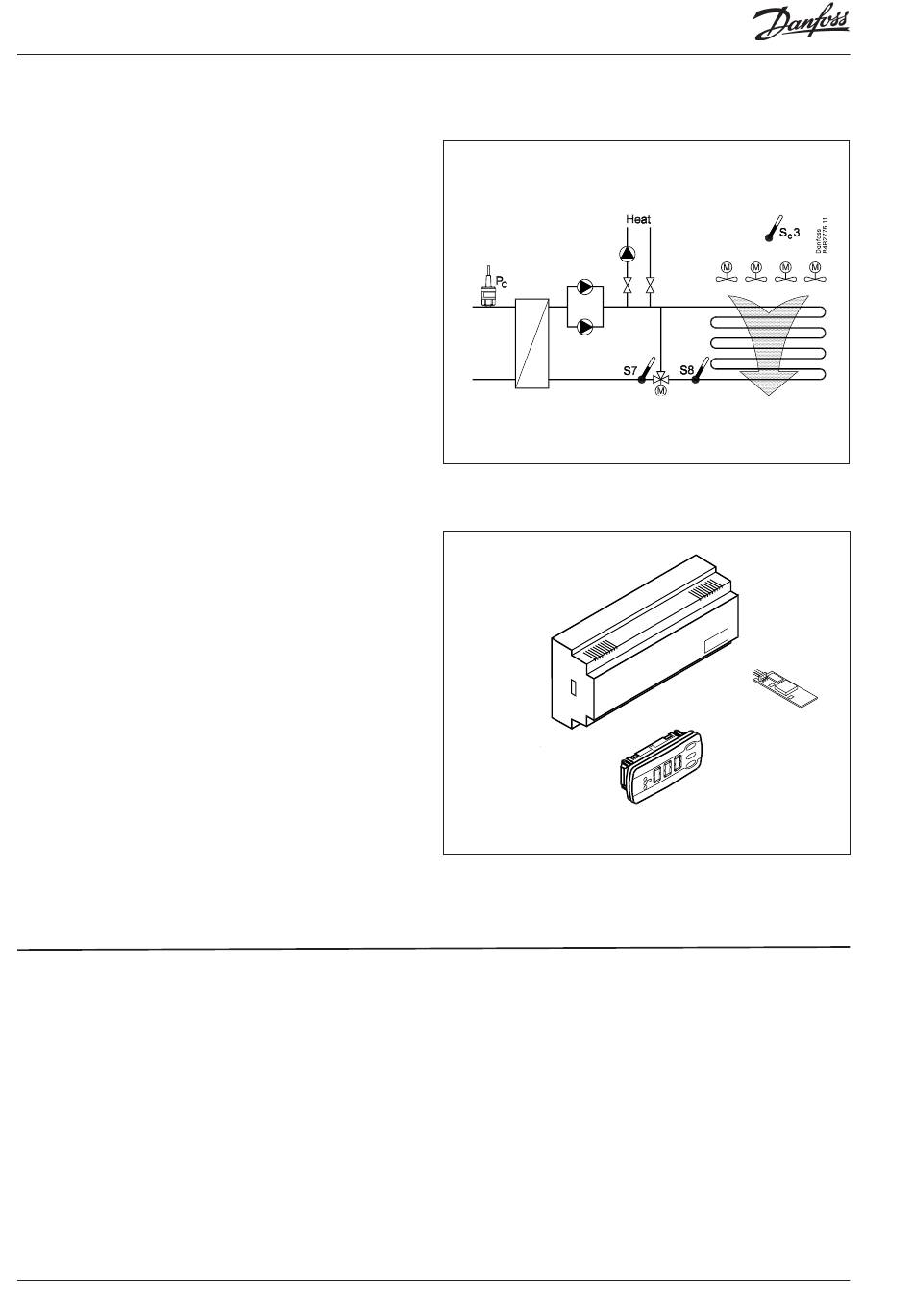

Regelung
Die Leistungsregelung kann Lüfter in Kombination mit einem
3-Wege-Ventil oder aber nur Lüfter umfassen. Folgende Fühlersig-
nale können bei der Regelung verwendet werden:
• Verflüssigungsdruck Pc
• Soletemperatur S7, platziert gleich nach dem Austritt des
3-Wege-Ventils
• Soletemperatur S8, platziert am Austritt vom Trockenkühler
• Außentemperaturfühler Sc3, platziert am Lufteinlass zum Tro-
ckenkühler.
• Als Regelungsfühler verwendet man entweder: S7, Pc oder S8.
Funktionen
• Steuerung des 3-Wege-Ventils
• Geschwindigkeitsregelung oder Stufenschaltung von bis zu 6
Lüftern
• Sicherheitsüberwachung der Lüfter
• Übersteuerung des Sollwert nach externem Spannungssignal
oder Außentemperatur
• Separater Sollwert für die Wärmerückgewinnung
• Steuerung und Überwachung der Zwillingspumpe
• Überwachung des Flowswitch
• Kontakteingänge zur anzeige von Alarmen
• Externer Start/Stop der Regelung
• Datenkommunikation über extra Modul
Bedienung
Die Bedienung erfolgt entweder über Datenkommunikation oder
Anschluss an ein Display, Typ EKA 164.
Inhalt
Einführung .......................................................................................................... 2
Wirkungsweise .................................................................................................. 3
Funktionsübersicht .......................................................................................... 8
Sicherheitsfunktionen ..................................................................................12
Bedienung ........................................................................................................13
Menüübersicht ................................................................................................14
Anschlüsse ........................................................................................................16
Daten ..................................................................................................................17
Bestellung .........................................................................................................17
Montage ............................................................................................................17
Anhang - Sollwert und Regelung .............................................................18
2
Manual RS8EL403 © Danfoss 03-2010
