Wirkungsweise
Anwendung
Regelungsfühler und Anlagentyp werden über eine einzige Ein-
stellung gewählt. Die Einstellung definiert sowohl den Regelungs-
fühler, ob ein 3-Wege-Ventil verwendet wird und wie die Lüfter
gesteuert werden sollen.
Die Steuerung der Lüfter erfolgt entweder in Stufen oder gemein-
sam über eine Geschwindigkeitsregelung. Mit einer Stufenrege-
lung kann man bis zu 6 Lüfter steuern.

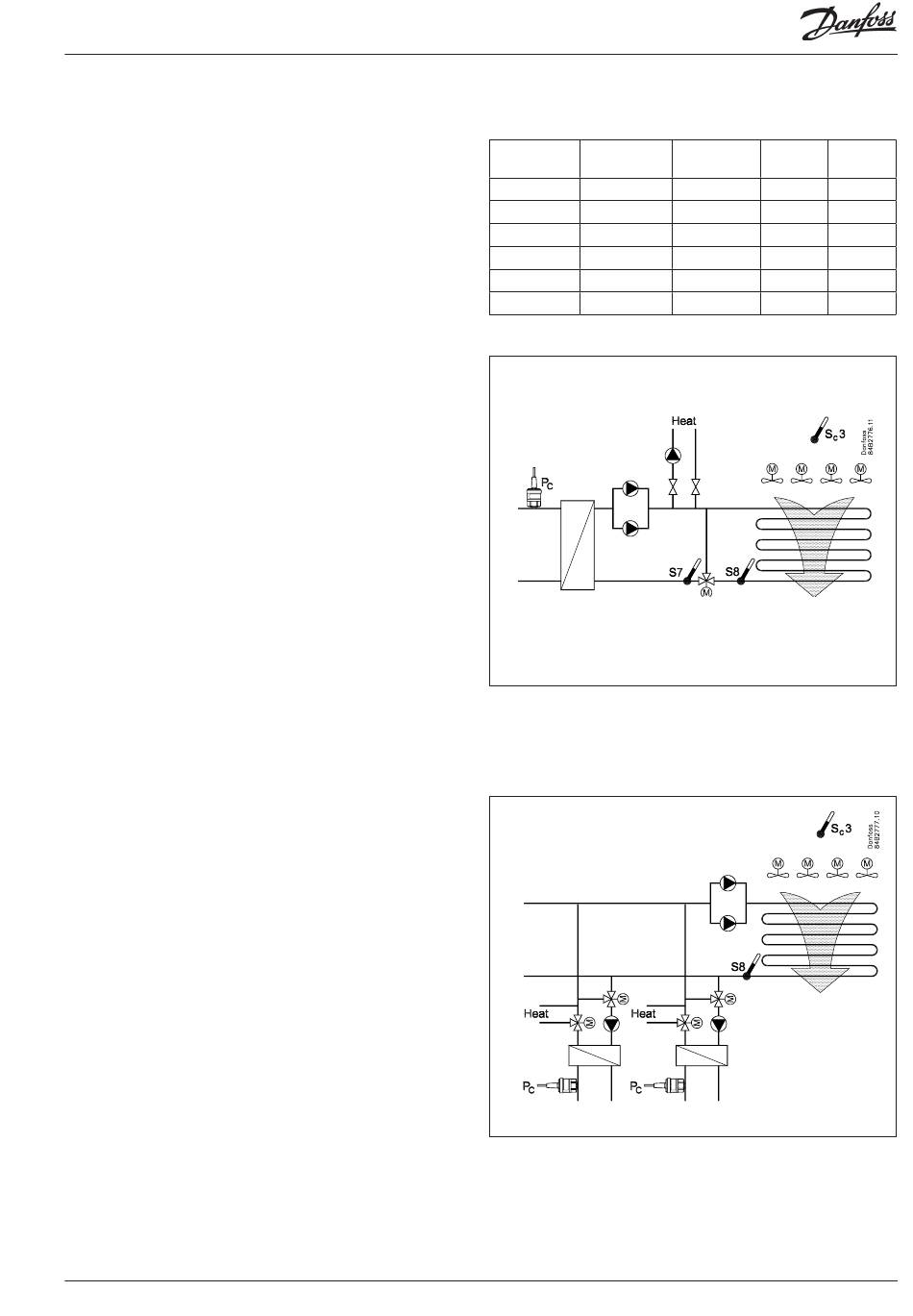

Anwendung 1-4
Hier wird die Leistung über die Lüfter in Kombination mit einem
3-Wege-Ventil gesteuert.
Anwendung 1 und 2 nutzen die Solerücklauftemperatur S7 am
Austritt des 3-Wege-Ventils als Regelungsfühler, und die Steu-
erung der Lüfterleistung erfolgt entweder in Stufen oder über
Geschwindigkeitsregelung.
Der S8-Fühler, der am Austritt des Trockenkühlers montiert ist,
sollte jedoch in der regelung verwendet werden, wenn zwischen
Trockenkühler und 3-Wege-Ventil ein großer Abstand besteht. Der
Einsatz des S8-Fühlers sorgt für eine robustere Regelung, die lange
Rohrlängen berücksichtigt. Der S8-Fühler muss nah am Austritt
des Trockenkühlers montiert werden.
Anwendung 3 und 4 nutzen den Verflüssigungsdruck Pc als Rege-
lungsfühler, und die Steuerung der Lüfterleistung erfolgt entwe-
der in Stufen oder über Geschwindigkeitsregelung.
Bei PI-Regelung ist der Einsatz der S7- und S8-Fühler optional, sie
sollten jedoch montiert werden, wenn zwischen Trockenkühler
und 3-Wege-Ventil ein großer Abstand besteht. Der Einsatz der
Fühler sorgt für eine robustere Regelung, die lange Rohrlängen
berücksichtigt. Der S8-Fühler muss nah am Austritt des Trocken-
kühlers montiert werden.
Bei P-Regelung werden die S7- und S8-Fühler nicht in der Rege-
lung eingesetzt, sie können jedoch montiert werden, um eine
Notregelung zu gewährleisten, falls das Pc-Signal fehlerhaft ist.
Anwendung 5-6
Hier erfolgt die Steuerung der Leistung über Stufenschaltung oder
Geschwindigkeitsregelung auf der Basis der Austrittstemperatur
vom Trockenkühler S8. Die Anwendung wird vor allem eingesetzt,
wenn ein anderer Regler sich um die Steuerung des 3-Wege-Ven-
tils kümmert, z. B. zur Kühlung von mehreren parallel geschalteten
Verflüssigern.
Anmerkung:
Die Fühler Pc und S7 dürfen nicht an anderen als den angege-
benen Positionen platziert werden, da sie für die Notregelung
verwendet werden, falls der primäre Regelungsfühler ausfällt.
Der S8-Fühler kann an einer anderen als der angegebenen Position
platziert werden, sofern er nicht in der Regelung eingesetzt wird.
Wenn der S8-Fühler in der Regelung eingesetzt werden soll, muss
die Einstellung "o96, S8 optional" auf ON gestellt sein.
Wird der S8-Fühler nicht in der Regelung eingesetzt, kann er belie-
big platziert werden.
AK-PC 420
Manual RS8EL403 © Danfoss 03-2010
Regelung
Regelungs-
(o61)
fühler
1
S7
2
S7
3
Pc
4
Pc
5
S8
6
S8
Wahlfreier
3-Wege
Lüfter
Fühler
Ventil
regelung
S8 (P + PI)
x
Step
S8 (P + PI)
x
Speed
S7 /S7+S8 (PI)
x
Step
S7 /S7+S8 (PI)
x
Speed
Step
Speed
3
