4. Betrieb

Es sind die Montage- und Gebrauchsanweisung des Wärmepumpenmanagers und die
Projektierungsunterlagen zu beachten. Insbesondere gelten die Beschreibungen zu den
Kühlfunktionen aus der Montage- und Gebrauchsanweisung des Wärmepumpenreglers in
Verbindung mit folgenden Ergänzungen:

4.1. Regleraufbau

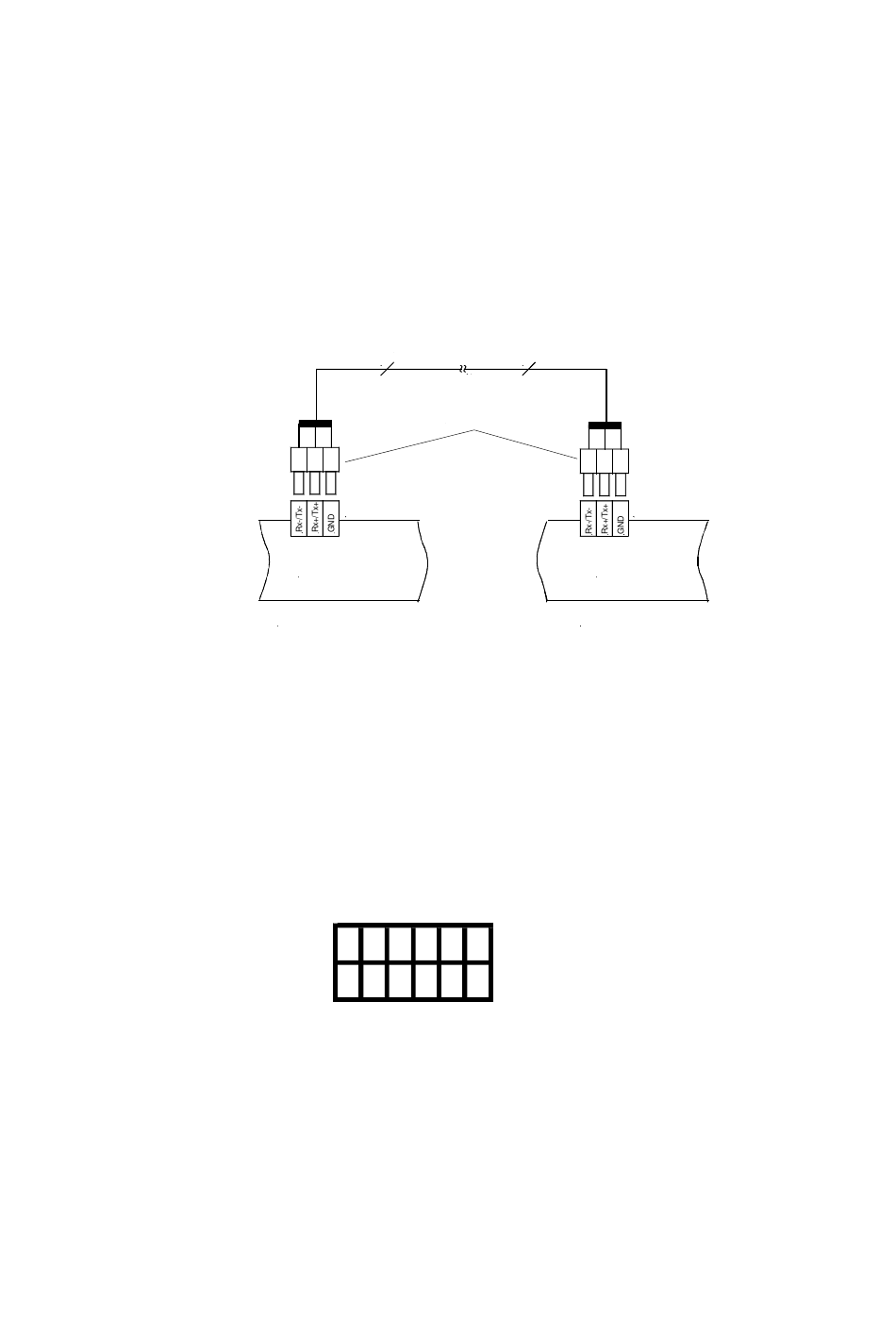

Der wndmontierte Kühlregler (N6) wird mit dem vorhandenen Wärmepumpenregler Heizen
(N1) nach folgendem Schema verbunden:
pLAN-Verbindungsleitung 3aderig
3 3
Stecker liegen bei
J11 J11
N1 N6
Wärmepumpenregler Kühlregler

4.1.1. Netzwerkbetrieb

Die beiden Regler werden im Netzwerk betrieben.
Durch die elektrische Verbindung des Heiz- mit dem Kühlregler wird der vorhandene
Wärmepumpenregler Heizen um die Betriebsart Kühlen erweitert (evtl. Softwareupdate
notwendig).
Um den Netzwerkbetrieb aufzubauen, muss der vorhandene Wärmepumpenregler Heizen
auf Adresse 1 umgestellt sein.
Dies erfolgt durch Einstellung der zwischen den Klemmen J11 und J12 angeordneten DIP-
Schalter. (x Schalterstellung):
X
X X X X X
1 2 3 4 5 6
