Legende - Dimplex Wpm Pk Montageanweisung

WW
N1-N06
4
(M18)
T
N1-B3
(R3)
KW
Monovalente Wasser/Wasser-Wärmepumpe für stille und dynamische Heizung oder Kühlung

5.3. Legende

A5 Drahtbrücke für Parallelbetrieb von M13
und M17, entfernen
A6 Drahtbrücke für Parallelbetrieb von M11
und M12 ( bei Betrieb mit Sole/Wasser-
Wp entfernen )
EV Elektroverteilung
F1 Steuersicherung - N6
F2 Sicherung für J12 / J13
H5* Leuchte Störfernanzeige
J1...J15 Klemmensteckverbinder an N6
M11* Primärumwälzpumpe
M12* Primärumwälzpumpe (kühlen, nur bei
Betrieb mit Sole/Wasser-Wp)
M13* Heizungsumwälzpumpe Hauptkreis
M14* Heizungsumwälzpumpe 1.Heizkreis
M15* Heizungsumwälzpumpe 2.Heizkreis
M17* Kühlumwälzpumpe
M18* Warmwasserumwälzpumpe
M19* Schwimmbadwasserumwälzpumpe
M22* Mischer 2.Heizkreis
N1 Heizungsregler
N3* Raumstation 1
N4* Raumstation 2
N5* Taupunktwächter
FD 8407
N6-N01
(M14)
M
N01-N012/N013
(MA/MZ M22)
N1-N05
(M13)
3
N6-N05
(Y6)
EV
N1
1.3
N6
RKS

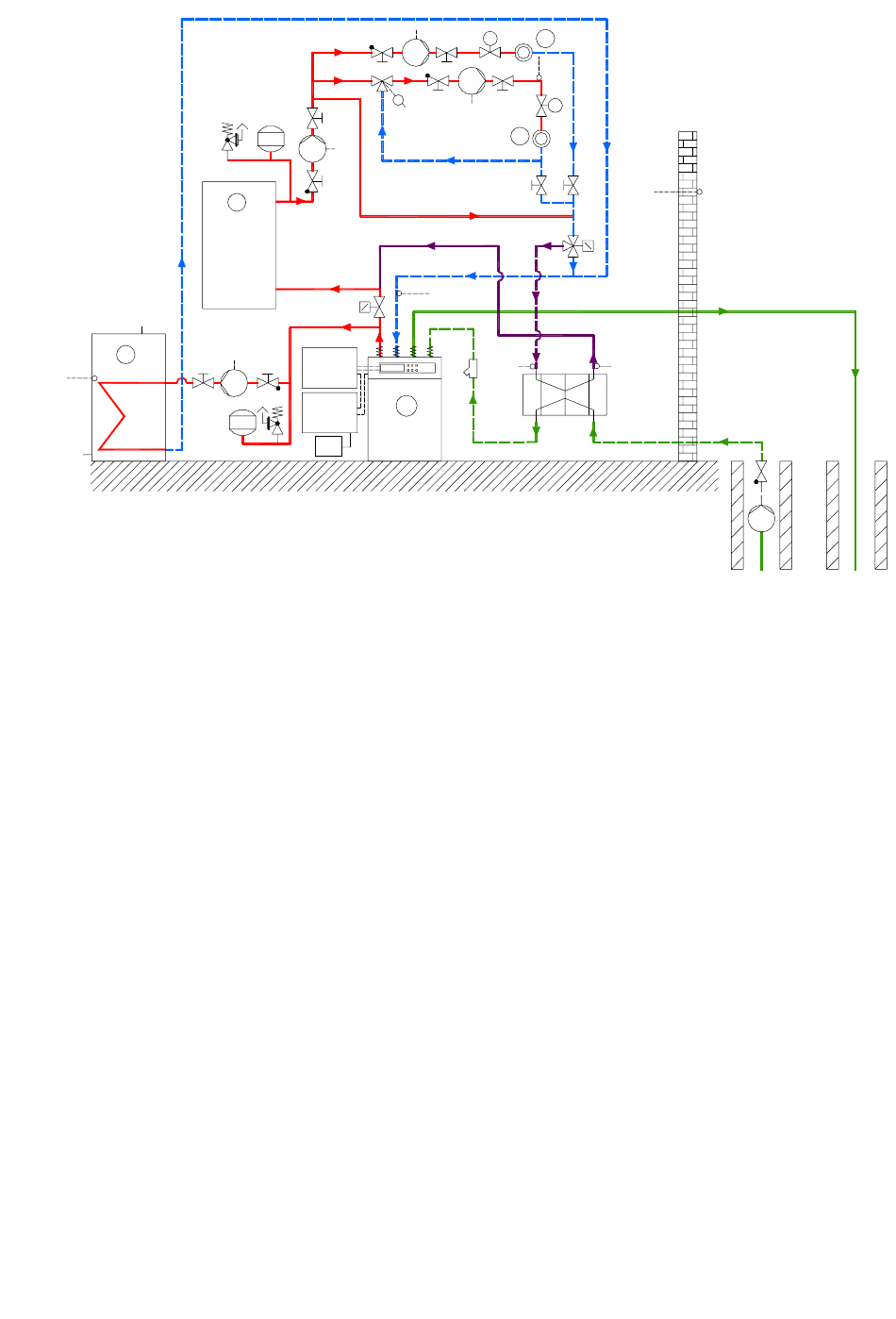

Einbindungsschema Nr. 4:
und Warmwasserbereitung
TC 7
N1-B6
(R5)
T
N1-N011
TC
(M15)
7
N6-N05
(Y5)
N1-B2
(R2)
N6-B4
(R4)
N6 Kühlregler
N9* Raumtemperaturregler
R1 Außenwandfühler
R2 Rücklauffühler
R3 Warmwasserfühler
R4 Rücklauffühler Kühlwasser
R5 Rücklauffühler 2.Heizkreis
R10* Feuchtesensor N5
R11 Vorlauffühler Kühlwasser
T1 Trenntransformator-Steuerspannung
230VAC/24VAC
X1 Netzanschlußklemmen
X2 Verteilerklemmen +VDC / GND / 0 VAC /
MV-J13NO5
Y5* 3-Wegeventil (stromlos zu)
Y6* 2-Wegeventil (stromlos offen)
1.x Wärmepumpe
3 Pufferspeicher
4 Warmwasserspeicher
7 Stille oder dynamische Heizung/Kühlung
9 reine Kühlung
10 reine Heizung
* Bauteile sind extern beizustellen
T
N1-B1
(R1)
N6-B3
(R11)
N1-N03
(M11)
50VA
Seite 8 von 10
