FI

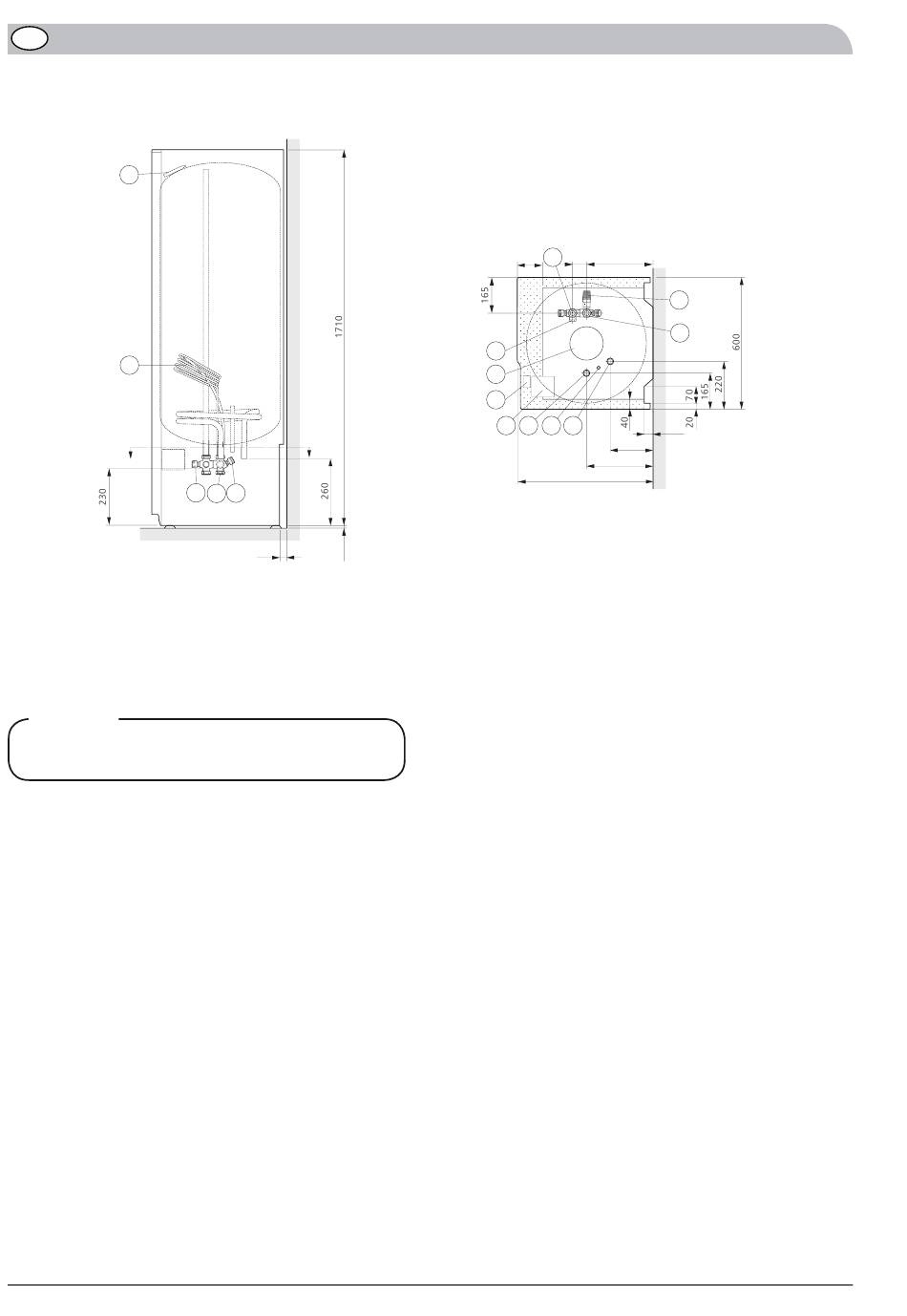

Mitat ja komponenttien sijainti
111a
6
120
Sivupeltien alaosa voidaan irrottaa asennustyön ajaksi.
Tämä helpottaa käsiksi pääsyä sivuilta. Sivupellit voidaan
asentaa takaisin myös ahtaissa tiloissa.
84
HUOM! 9
103
Putkia ei saa asentaa pisteillä merkitylle alueelle!
3 110b 111b 110a
Komponenttiluettelo
3 Kytkentätila, turvakytkin:
1 Liitinrima
2 Turvakytkin
9 Kytkentätila termostaatti/sähkövastus:
5 Termostaatti/lämpötilanrajoitin
6 Sähkövastus, ruostumaton 3 kW
24
25 83
22
Ställbar
35
20-55 20-55
Säädettävä
42
55 295
23
41
35
200
310
620
6
25 83
42
120
84
9
103
3
110b 111b 110a
7 Termostaatin säätöpyörä
22 Sulkuventtiili, jossa takaiskuventtiilitoiminto
23 Varo-/tyhjennysventtiili
25 Sekoitusventtiili
41 Kylmävesiliitäntä. Puserrusrengasliitäntä Ø22 mm
42 Kuumavesiliitäntä. Puserrusrengasliitäntä Ø22 mm
83 Ylivuotoputkiliitäntä varoventtiilille ja tyhjennystä var-
ten. Puserrusrengasliitäntä Ø15 mm
84 Alipaineventtiili
103 Laitekilpi
110a Liitäntä, aurinkokierukka meno, Ø22 mm
110b Liitäntä, aurinkokierukka paluu, Ø22 mm
111a Anturiputki lämminvesianturille Ø11 mm sisäp. (näyt-
tävä)
111b Anturiputki aurinkoanturille Ø10 mm sisäp. (ohjaava)
Anturi BT54
COMPACT
22
Ställbar
35
20-55
55 295
23
41
35
200
310
620
