DE
Installation
Aufstellung
Schrauben Sie den Brauchwasserspeicher von der Holzpa-
lette ab.
Durch Anpassen der Stellfußlänge lässt sich der Brauchwas-
serspeicher ausrichten.
Rohrinstallation
Der Brauchwasserspeicher darf nur stehend installiert
werden.
Die Ventilkupplung darf nicht für eine externe Montage
verwendet, nach außen verlegt oder geteilt werden.
Alle Anschlüsse sind mit Klemmringkupplungen für Kupfer-
oder Kunststoffrohre versehen. Wenn Kunststoffrohre
oder weichgeglühte Kupferrohre zum Einsatz kommen,
ist eine innere Stützhülse zu montieren.
Das Mischventil (25) ist auf die gewünschte Brauchwasser-
temperatur einzustellen. Drehen Sie das Rad des Mischven-
tils gegen den Uhrzeigersinn, um die Brauchwassertempe-
ratur zu erhöhen. Einstellbereich 40 – 65 °C.
Vom Sicherheitsventil ist ein Überlaufrohr zu einem geeig-
neten Abfluss zu verlegen. Die Abmessungen des Überlauf-
rohrs müssen mit denen des Sicherheitsventils übereinstim-
men (Ø 15 mm). Das Überlaufrohr muss frostgeschützt
und mit einem Gefälle verlegt werden, um Wasseransamm-
lungen zu vermeiden. Der Austritt des Überlaufrohrs muss
sichtbar sein.
Befüllung
Der Brauchwasserspeicher muss vor dem Einschalten des
Stroms mit Wasser befüllt sein. Führen Sie die Befüllung
wie folgt durch:
1. Kontrollieren Sie, ob das Sicherheits-/Entleerungsventil
(23) geschlossen ist.
2. Öffnen Sie das Absperrventil (22).
3. Damit der Speicher mit Wasser befüllt werden kann,
muss darauf die Luft abgelassen werden. Zu diesem
Zweck wird ein Brauchwasserhahn geöffnet.
Der Brauchwasserspeicher ist nun gefüllt und kann mit
Strom versorgt werden.
16
Elektrische Installation
HINWEIS!
Elektrische Installation sowie eventuelle Servicearbei-
ten müssen unter Aufsicht eines ausgebildeten Elek-
troinstallateurs erfolgen. Bei der elektrischen Installa-
tion und beim Verlegen der Leitungen sind die gel-
tenden Vorschriften zu berücksichtigen.
Der Brauchwasserspeicher ist über einen allpoligen Be-
triebsschalter (2) zu installieren.
Bei einer Einphaseninstallation erzeugt der Brauchwasser-
speicher 1 kW, bei einer Zweiphaseninstallation beträgt
die Leistung 3 kW.
HINWEIS!
Der Brauchwasserspeicher muss vor dem Einschalten
des Stroms mit Wasser befüllt werden.
Fühler
Der Brauchwasserfühler für die Steuerung ist im Tauchrohr
111b zu platzieren. Der Brauchwasserfühler für die Anzeige
ist im Tauchrohr 111a zu platzieren.
Thermostat
Der Speicherthermostat ist im Lieferzustand für eine
Brauchwassertemperatur von ca. 60°C eingestellt. Wird
eine andere Temperatur gewünscht, erfolgt die Einstellung
am Thermostatregler (7).
Compact Sol besitzt einen Thermostat, der zwischen 60
und 80°C einstellbar ist.

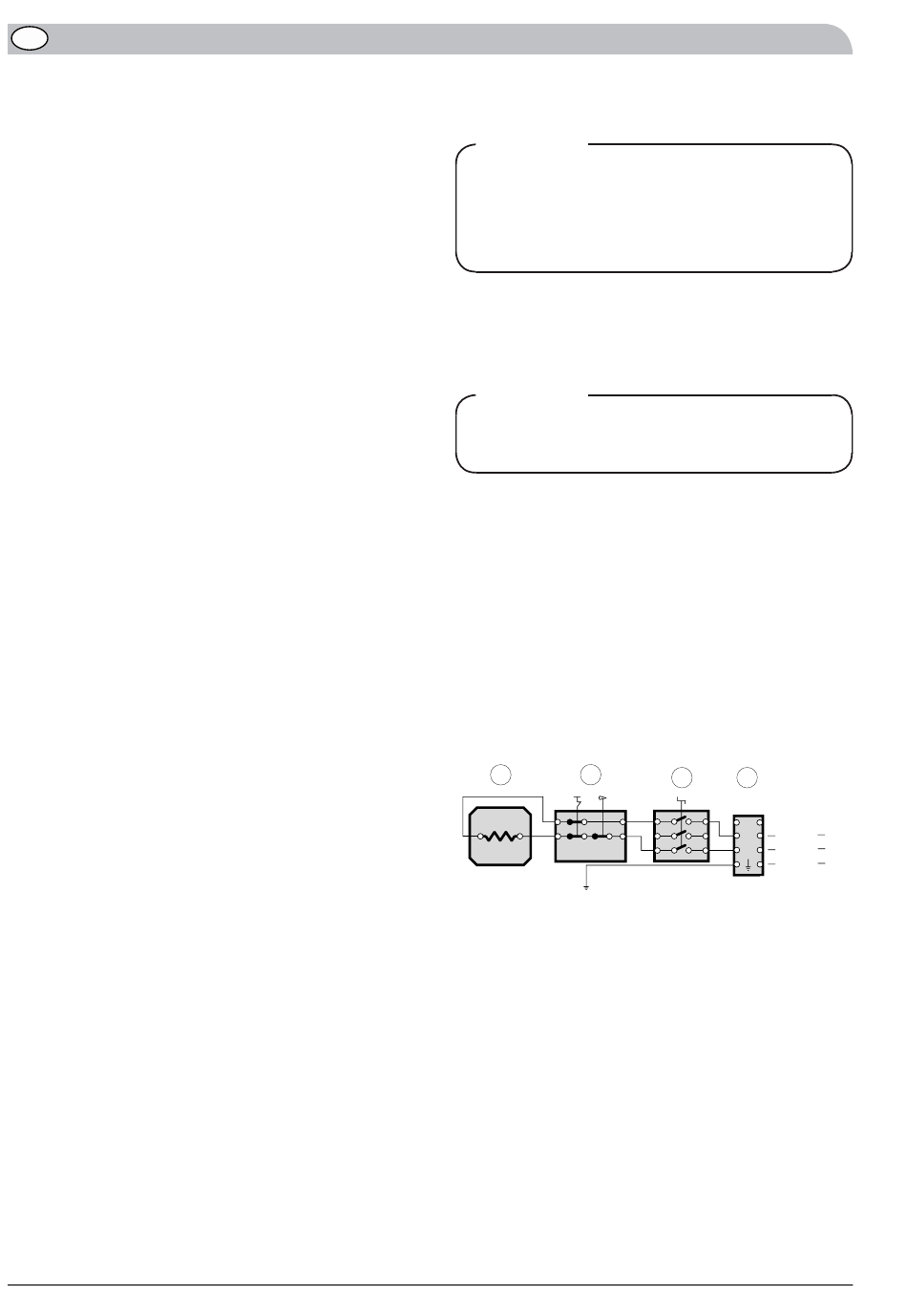

Schaltplan
Einphasig 1 kW/Zweiphasig 3 kW
6
3 kW
6
6 kW
COMPACT
5
2
1 A P3 5
2 B P1 2
P2 4
5 2
32
31 P3 5
21 22 P1 2
11 12 P2 4
P3 5
P1 2
Läge 3 kW
P2 4
P3 5
P1 2
Läge 6 kW
P2 4
1
L3
N
L2
L2
L1
L1
L1
PE
PE
230 V~
400 V~ 400 V~ 230 V~
1-fas
2-fas
2-phasig 1-phasig
1
L3
L3
L2
L2
L1 L1
PE
400 V~
3-fas
