Asennus
Asennus
Irrota lämminvesivaraaja kuormalavalta.
Säädä lämminvesivaraaja pystyasentoon säätöjalkojen
avulla.
Putkiasennus
Lämminvesivaraajan saa asentaa vain pystyasentoon.
Venttiiliryhmää ei saa käyttää ulkoiseen asennukseen,
siirtää eikä jakaa.
Kaikki liitännät on varustettu puserrusliittimillä kupari- tai
muoviputkille. Käytettäessä muoviputkea tai hehkutettua
kupariputkea pitää käyttää sisäpuolisia tukiholkkeja.
Sekoitusventtiili (25) säädetään haluttuun käyttövesiläm-
pötilaan. Kierrä sekoitusventtiilin säätöpyörää vastapäivään
käyttövesilämpötilan nostamiseksi. Säätöalue 40 – 65 °C.
Varoventtiiliin on liitettävä lattiakaivoon tyhjentyvä pois-
toputki. Poistoputken pitää olla saman kokoinen kuin va-
roventtiilin liitäntä (Ø 15 mm). Ylivuotoputken pitää kaataa
koko matka lattiakaivoon asti vesitaskujen välttämiseksi
ja sen pitää olla lämpimässä tilassa. Ylivuotoputken pää
pitää jättää näkyville.
Täyttö
Lämminvesivaraaja pitää täyttää vedellä ennen virransyö-
tön kytkemistä. Täytä varaaja seuraavasti:
1. Varmista, että varo-/tyhjennysventtiili (23) on suljettu.
2. Avaa sulkuventtiili (22).
3. Lämminvesivaraajan täyttöä varten se pitää tyhjentää
ilmasta, joka tehdään avaamalla lämminvesihana.
Varaaja on nyt täytetty ja se voidaan kytkeä päälle.
22
Sähköasennus
HUOM!
Sähköasennukset ja mahdolliset huollot saa tehdä
vain valtuutetun sähköasentajan valvonnassa. Sähkö-
asennukset ja johtimien veto on tehtävä voimassa
Lämminvesivaraaja on varustettava turvakytkimellä (2).
1-vaiheasennuksessa lämminvesivaraajan teho on 1 kW
ja 2-vaiheasennuksessa 3 kW.
HUOM!
Lämminvesivaraaja pitää täyttää vedellä ennen virran-
Anturi
Ohjaava lämminvesianturi asennetaan anturiputkeen 111b.
Näyttävä lämminvesianturi asennetaan anturiputkeen
111a.
Termostaatti
Toimitettaessa varaajan termostaatin asetus on n. 60°C.
Lämpötila säädetään termostaatin säätöpyörällä (7).
Compact Sol:ssa on termostaatti, jonka lämpötilaksi voi-
daan asettaa 60°C ja 80°C.

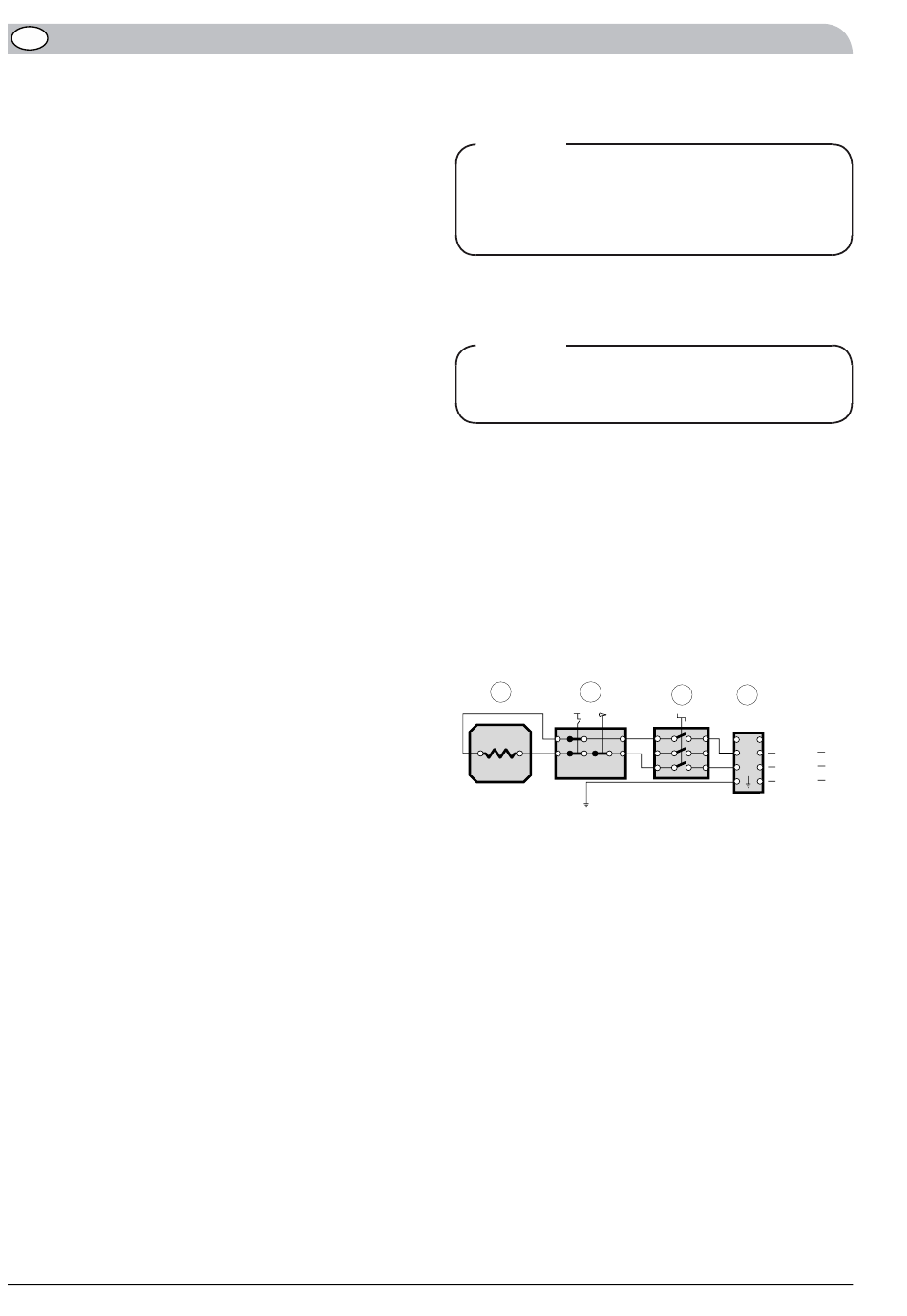

Sähkökytkentäkaavio
1-vaihe 1 kW/2-vaihe 3 kW
6
3 kW
6
6 kW
COMPACT
olevien määräysten mukaisesti.
syötön kytkemistä.
5
2
1 A P3 5
2 B P1 2
P2 4
5 2
31 32 P3 5
21 22 P1 2
11 12 P2 4
P3 5
P1 2
Läge 3 kW
P2 4
P3 5
P1 2
Läge 6 kW
P2 4
1
L3
N
L2
L2
L1
L1
L1
PE PE
230 V~
400 V~ 400 V~ 230 V~
1-fas
2-fas
2-vaihe 1-vaihe
1
L3
L3
L2
L2
L1 L1
PE
400 V~
3-fas
