Nibe POOL 40 Installateurhandbuch
Für nibe f1145, f1245, f1155, f1255, f1345
Vorschau ausblenden
Andere Handbücher für POOL 40:
- Installateurhandbuch (92 Seiten) ,
- Installateurhandbuch (33 Seiten) ,
- Installateurhandbuch (57 Seiten)
Verwandte Anleitungen für Nibe POOL 40
Inhaltszusammenfassung für Nibe POOL 40

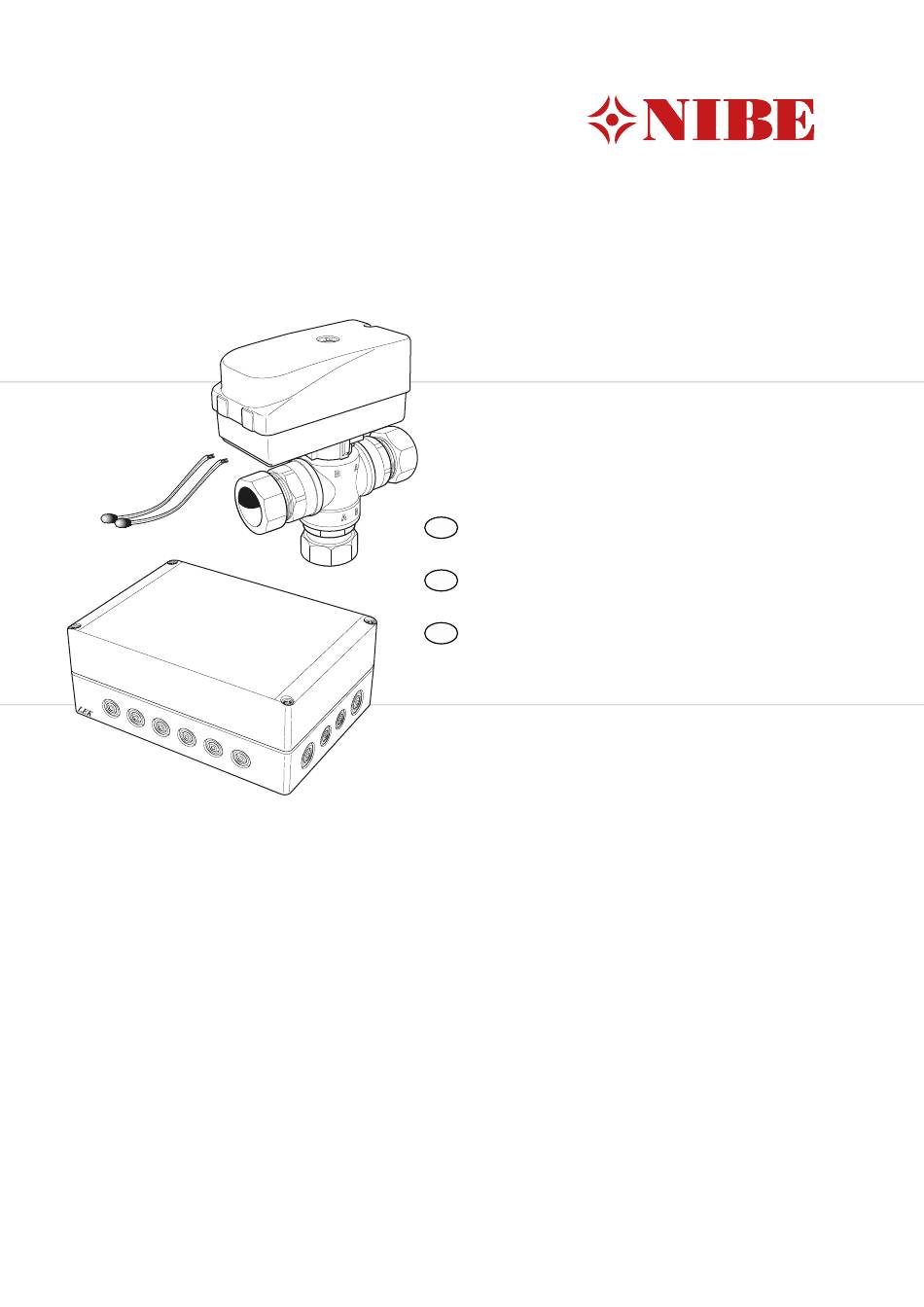

- Seite 1 POOL 40 Installatörshandbok POOL 40 för NIBE F1145, F1245, F1155, F1255, F1345 Installer manual POOL 40 for NIBE F1145, F1245, F1155, F1255, F1345 Installateurhandbuch POOL 40 für NIBE F1145, F1245, F1155, F1255, F1345 IHB 1426-6 031432...
-
Seite 23: Deutsch, Installateurhandbuch - Pool
Deutsch, Installateurhandbuch - POOL 40 Position der Komponenten Allgemeines POOL 40 ist ein Zubehör für eine Poolerwärmung mit F1145/F1155/F1245/F1255/F1345/SMO40. Ein Umschaltventil (QN19) kann angeschlossen werden, um den Durchfluss des Heizungsmediums vollständig oder teilweise an einen Poolwärmeübertrager zu leiten. Die Montage des Umschaltventils, oder auf Wunsch... - Seite 24 Funktion Rohranschluss/Durchflussmes- Der Poolerwärmung wird gemäß den Einstellungen in der Wärmepumpe Vorrang eingeräumt. Wenn der Poolfühler (BT51)) nicht angeschlossen ist, Allgemeines kann die Poolerwärmung nicht gestartet werden. Wenn F1145/F1155/F1245/F1255/F1345/SMO40 mit Der Volumenstrom des Heizungsmediums wird so re- dem Zubehör verbunden wird, muss der Heizkreis über guliert, dass die Temperaturdifferenz am Poolwärme- eine externe Umwälzpumpe verfügen.
- Seite 25 Prinzipskizze QN25 Mischventil Sonsti- Erklärung CL11 Poolsystem AA25 Regelgerät SMO 40 Zubehörplatine Manometer, Wärmequellenseite BT51 Fühler, Pool Ausdehnungsgefäß, Heizungsseite Trennwärmetauscher, Pool Niveaugefäß Umwälzpumpe, Pool Ausdehnungsgefäß, Wärmequellenseite Schmutzfilter CP10, Brauchwasserspeicher mit Solarspeicher QN19 Wechselventil, Pool CP11 RN42 Regulierventil CP20 Ausgleichsgefäß CL12 Poolsystem 2 EP12 Felswärme/Erdkollektor...
- Seite 26 Prinzipskizze F1145/F1155 mit POOL 40 und evtl. zusätzlichem Klimatisierungssystem -EP21 -BT2 -GP20 -BT3 -QN25 -EB100 -BT25 -GP10 -RM2 -CL11 -AA5 -EB100-BT1 -QN19 -EP5 -BT51 -GP9 -HQ4 POOL -QM12 -FL2 -CM2 -CM1 -QM42 -QM31 -XL15 -FL3 -EB100 -HQ1 -CP10 -QM32 -QM34...
- Seite 27 -BT6 -EB100-QN10 -EP14 -HQ12 -QM51 -RM12 -QM55 -FL10 -FL12 -HQ14 -QM50 -RM10 -QM54 -EP12 Prinzipskizze F1345 mit 2 x POOL 40 sowie evtl. zusätzlichem Klimatisierungssystem -EB100-BT25 -EB100-BT71 -CL11 -AA5 -EB101 -CL11-QN19 -EP5 -EB101 POOL -BT51 -HQ4 -GP9 -RN42 -GP2 -HQ13...
- Seite 28 Prinzipskizze SMO 40 und zwei zusätzliche Klimatisierungssysteme -EB1 -AA25 -FL10 -CM5 -EB1 -QM42 -QM43 -RN11 -EB105-AA25 -AA25-EB105 -EB105 -AA25-BT25 -AA25-GP10 -QM31 -RM11 -BT12 -AA25-BT71 -FL10 -GP12 -HQ1 -QM32 -QM43 -BT3 -CP20 -QM1 -AA25-EB104 -EB104 -CL12 -QM31 -RM11 -BT12 -AA25 -CL12-QN19 -FL10 -GP12 -HQ1...
-
Seite 29: Elektrischer Anschluss
Bei der Elektroinstallation und beim Verlegen der Leitungen sind die geltenden Vorschriften zu berücksichtigen. Die Wärmepumpe darf bei der Installation von POOL 40 nicht mit Spannung versorgt werden. Der Schaltplan befindet sich am Ende dieses Installa- teurhandbuchs. Anschluss der Kommunikationsleitung Solewärmepumpen... -
Seite 30: Anschluss Der Spannungsversorgung
Anschluss der Spannungsversorgung Luft/Wasser-Wärmepumpen Verbinden Sie die Spannungsversorgung mit Klemme Steuermodul X1, siehe Abbildung. Dieses Zubehör umfasst eine Zubehörplatine (AA5), die mit (AA5-X4) am Steuermodul verbunden wird. 230V 50Hz Sollen mehrere Zubehöreinheiten angeschlossen wer- den oder sind bereits Zubehöreinheiten installiert, ist die folgende Anweisung zu befolgen. -
Seite 31: Anschluss Der Umwälzpumpe, Heiz- Und Kühlkreis (Gp10)
ACHTUNG! Die Relaisausgänge an der Zubehörplatine dürfen insgesamt mit maximal 2 A (230 V) belastet werden. Anschluss der Umwälzpumpe, Poolkreis (GP9) -X10 Verbinden Sie die Umwälzpumpe (GP9) mit AA5-X9:8 (230 V), AA5-X9:7 (N) und X1:3 (PE). AA25 Extern Anschluss von Fühler und extern geschalte- ter Sperrung Verwenden Sie Kabeltyp LiYY, EKKX oder gleichwertig. -
Seite 32: Dip-Schalter
AA5-S2 -X10 Pool 1 Pool 2 Programmeinstellungen Die Programmeinstellung von POOL 40 kann per Star- tassistent oder direkt im Menüsystem vorgenommen werden. Startassistent Der Startassistent erscheint bei der ersten Inbetriebnah- me nach der Wärmepumpeninstallation. Er kann ebenfalls über Menü 5.7 aufgerufen werden. -
Seite 33: Elschema/Wiring Diagram/Elektrischer Schaltplan
Elschema/Wiring diagram/Elektrischer schaltplan...
