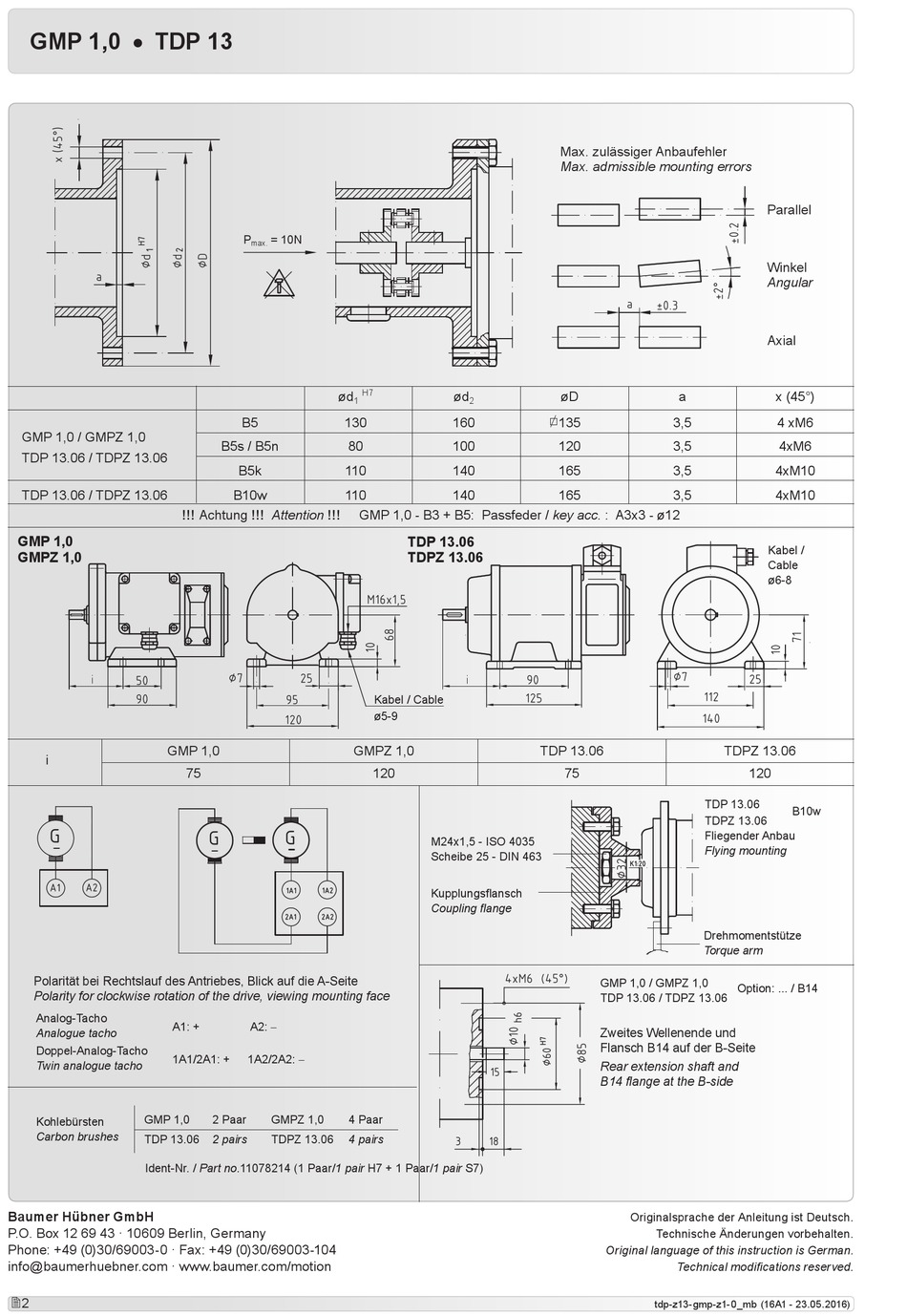

Baumer GMP 1,0 Montage- Und Betriebshinweise Seite 2

GMP 1,0 • TDP 13
­
GMP­1,0­/­GMPZ­1,0
­
TDP­13.06­/­TDPZ­13.06
­ ­
­ TDP­13.06­/­TDPZ­13.06­
GMP 1,0
GMPZ 1,0
GMP­1,0­
i
Polarität­bei­Rechtslauf­des­Antriebes,­Blick­auf­die­A-Seite
Polarity for clockwise rotation of the drive, viewing mounting face
Analog-Tacho
A1: +
Analogue tacho
Doppel-Analog-Tacho
1A1/2A1:­+­
Twin analogue tacho
Kohlebürsten ­ GMP­1,0­
Carbon brushes
TDP­13.06
Ident-Nr.­/­Part no. 11078214­(1­Paar/1 pair­H7­+­1­Paar/1 pair S7)
Baumer Hübner GmbH
P.O. Box 12 69 43 · 10609 Berlin, Germany
Phone: +49 (0)30/69003-0 · Fax: +49 (0)30/69003-104
info@baumerhuebner.com · www.baumer.com/motion
 2
P = 10N
max.
ød
1
B5­ 130­
B5s­/­B5n­ 80­
B5k­ 110­
B10w­ 110­
!!! Achtung !!! Attention !!! ­­­­GMP­1,0­-­B3­+­B5:­­Passfeder­/ key acc.­:­­A3x3­- ø12
GMPZ­1,0­
75
A2: −
1A2/2A2:­−
2­Paar­ GMPZ­1,0­ 4­Paar
2 pairs TDPZ­13.06 4 pairs
H7
ød
2
160­
100­
140­
140­
TDP 13.06
TDPZ 13.06
Kabel­/­Cable
ø5-9
120
M24x1,5­-­ISO­4035
Scheibe­25­-­DIN­463
Kupplungsflansch
Coupling flange
Max.­zulässiger­Anbaufehler
Max. admissible mounting errors
øD­ a­
135­ 3,5­
120­ 3,5­
165­ 3,5­
165­ 3,5­
TDP­13.06­
75
TDP­13.06­­­­­­­­­­
TDPZ­13.06
Fliegender Anbau
Flying mounting
Drehmomentstütze
Torque arm
GMP­1,0­/­GMPZ­1,0­­­­­­­­­ Option:­...­/­B14
TDP­13.06­/­TDPZ­13.06
Zweites Wellenende und
Flansch­B14­auf­der­B-Seite
Rear extension shaft and
B14 flange at the B-side
Originalsprache der Anleitung ist Deutsch.
Technische Änderungen vorbehalten.
Original language of this instruction is German.
Technical modifications reserved.
tdp-z13-gmp-z1-0_mb (16A1 - 23.05.2016)
Parallel
Winkel
Angular
Axial
x­(45°)
4­xM6
4xM6
4xM10
4xM10
Kabel­/­
Cable
ø6-8
TDPZ­13.06
120
B10w
