Nibe MODBUS 40 Installateurhandbuch Seite 5

F750
LEK
VVM500
VVM 500
F1345

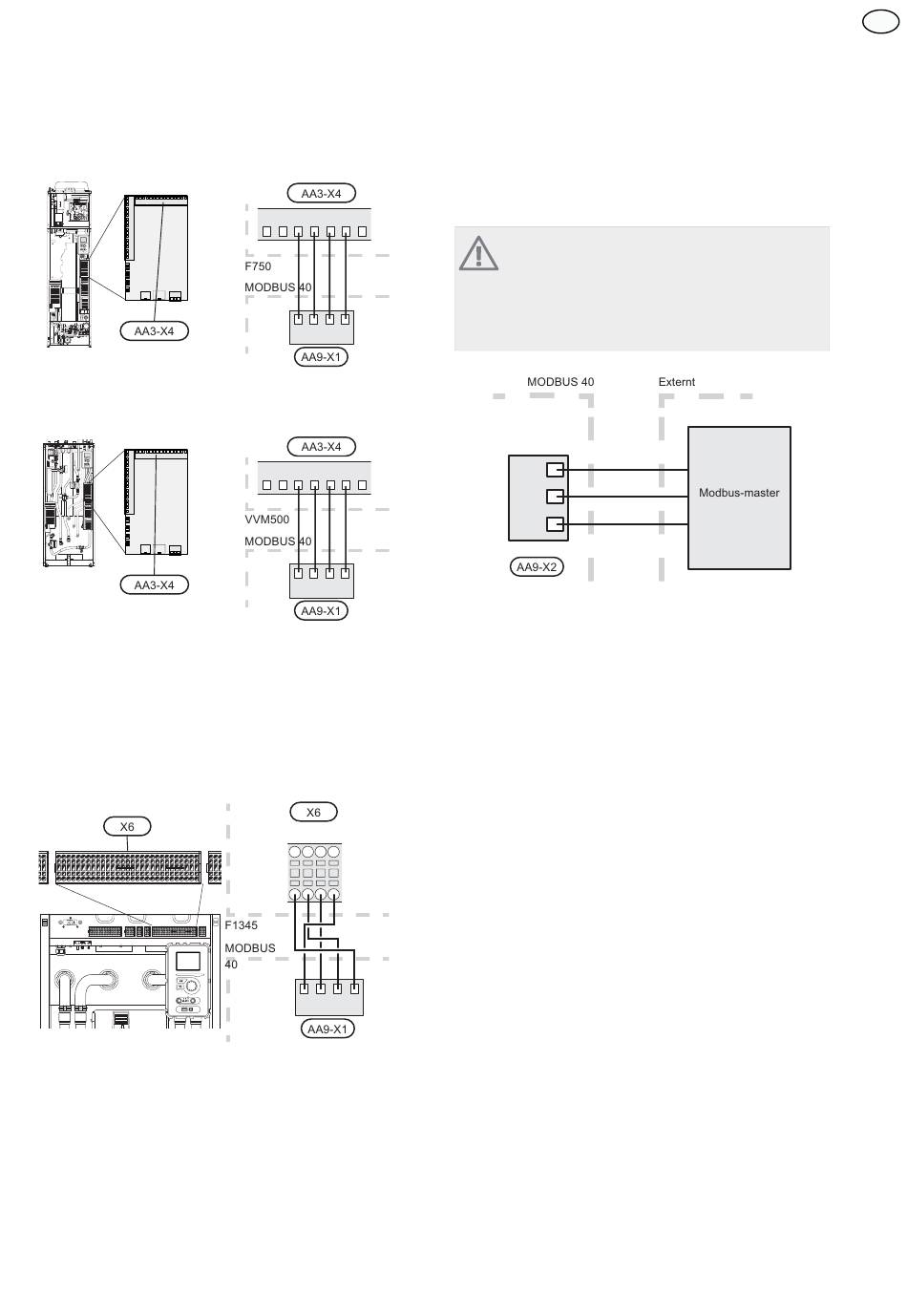

Plint X1 på Modbus-kortet (AA9) i MODBUS 40 ansluts
till plint X6:4-7 på kopplingsplint (X6) i värmepumpen.
Använd kabeltyp LiYY, EKKX eller likvärdig.
F1345
12
7 8 9 10 11 13
F1245
SMS 40
GND B A 12V
7 8 9 10 11 12 13
F1245
SMS 40
GND B A 12V
4 5 6 7
F1345
Externt
GND B A 12V
Anslutning till Modbus-master
Den externa Modbus-mastern ansluts till plint X2 på
Modbus-kortet (AA9).
OBS!
MODBUS 40 använder kommunikationsstandar-
den RS485.
Anslut mastern med en kabel enligt rekommen-
dationerna för RS485.
MODBUS 40
GND
B
A
EXTERNT
SE
5
