Asennus
HUOM!
Sähköasennukset saa tehdä vain valtuutettu
sähköasentaja.
Sähköasennukset ja johtimien veto on tehtävä
voimassa olevien määräysten mukaisesti.
Lämpöpumpun/sisäyksikön pitää olla jännittee-
tön MODBUS 40:n asennuksen aikana.
Kytkentäkaavio on tämän asennusohjeen lopussa.

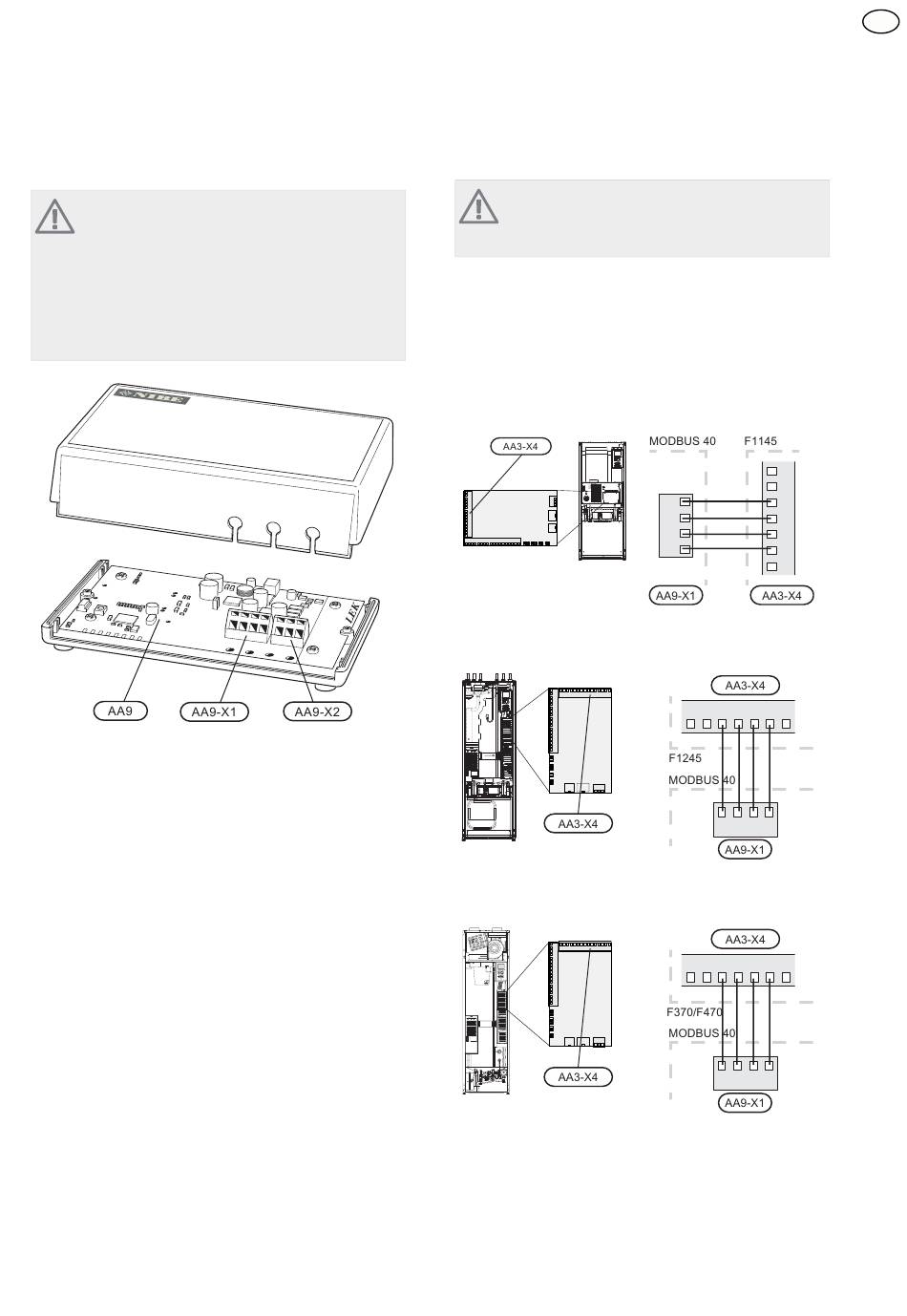

Kytkentä lämpöpumppuun/sisäyksikköön
HUOM!
Mahdollinen RMU 40 kytketään liittimeen X1
Modbus-kortissa (AA9).
F1145/F1245/F370/F470/F750/VVM500
Liitin X1 MODBUS 40:n Modbus-kortissa (AA9) kytketään
liittimeen X4:9-12 lämpöpumpun/sisäyksikön tulokortissa
(AA3).
Käytä kaapelia LiYY, EKKX tai vastaava.
F1145
F1245
F370/F470
SMS 40 F1145
7
8
GND
9
B
10
A
11
12V
12
13
7 8 9 10 11 12 13
F1245
SMS 40
GND B A 12V
7 8 9 10 11 12 13
F1245
SMS 40
GND B A 12V
FI
25
