Installation
HINWEIS!
Alle elektrischen Anschlüsse müssen von einem
geprüften Elektriker ausgeführt werden.
Bei der Elektroinstallation und beim Verlegen
der Leitungen sind die geltenden Vorschriften
zu berücksichtigen.
Die Wärmepumpe/das Innenmodul darf während
der Installation von MODBUS 40 nicht mit
Spannung versorgt werden.
Der Schaltplan befindet sich am Ende dieser Montagean-
leitung.
18

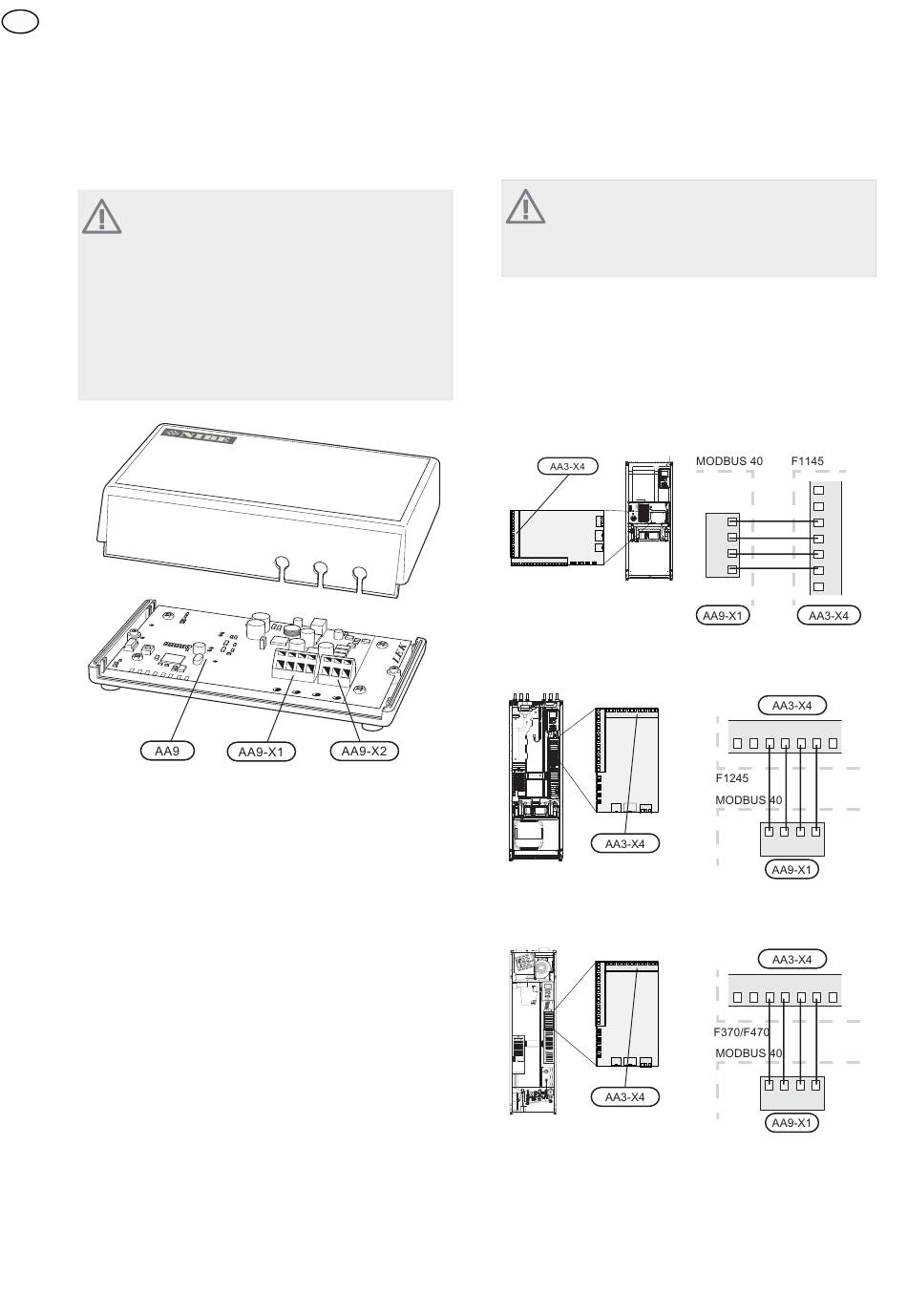

Anschluss an Wärmepumpe/Innenmodul
HINWEIS!
Wenn die Anlage eine RMU 40-Einheit umfasst,
ist diese mit Anschlussklemme X1 an der Mod-
bus-Karte (AA9) zu verbinden.
F1145/F1245/F370/F470/F750/VVM500
Klemme X1 an der Modbus-Platine (AA9) in MODBUS
40 wird mit Klemme X4:9-12 an der Eingangsplatine
(AA3) in der Wärmepumpe/im Innenmodul verbunden.
Verwenden Sie Kabeltyp LiYY, EKKX oder gleichwertig.
F1145
F1245
F370/F470
SMS 40 F1145
7
8
GND
9
B
10
A
11
12V
12
13
7 8 9 10 11 12 13
F1245
SMS 40
12V
GND B A
7 8 9 10 11 12 13
F1245
SMS 40
GND B A 12V
