Elektrischer Anschluss
HINWEIS!
Alle elektrischen Anschlüsse müssen von einem
geprüften Elektriker ausgeführt werden.
Bei der Elektroinstallation und beim Verlegen
der Leitungen sind die geltenden Vorschriften
zu berücksichtigen.
Die Wärmepumpe darf bei der Installation von
HPAC 42 nicht mit Spannung versorgt werden.
Der Schaltplan befindet sich am Ende dieses Installateur-
handbuchs.

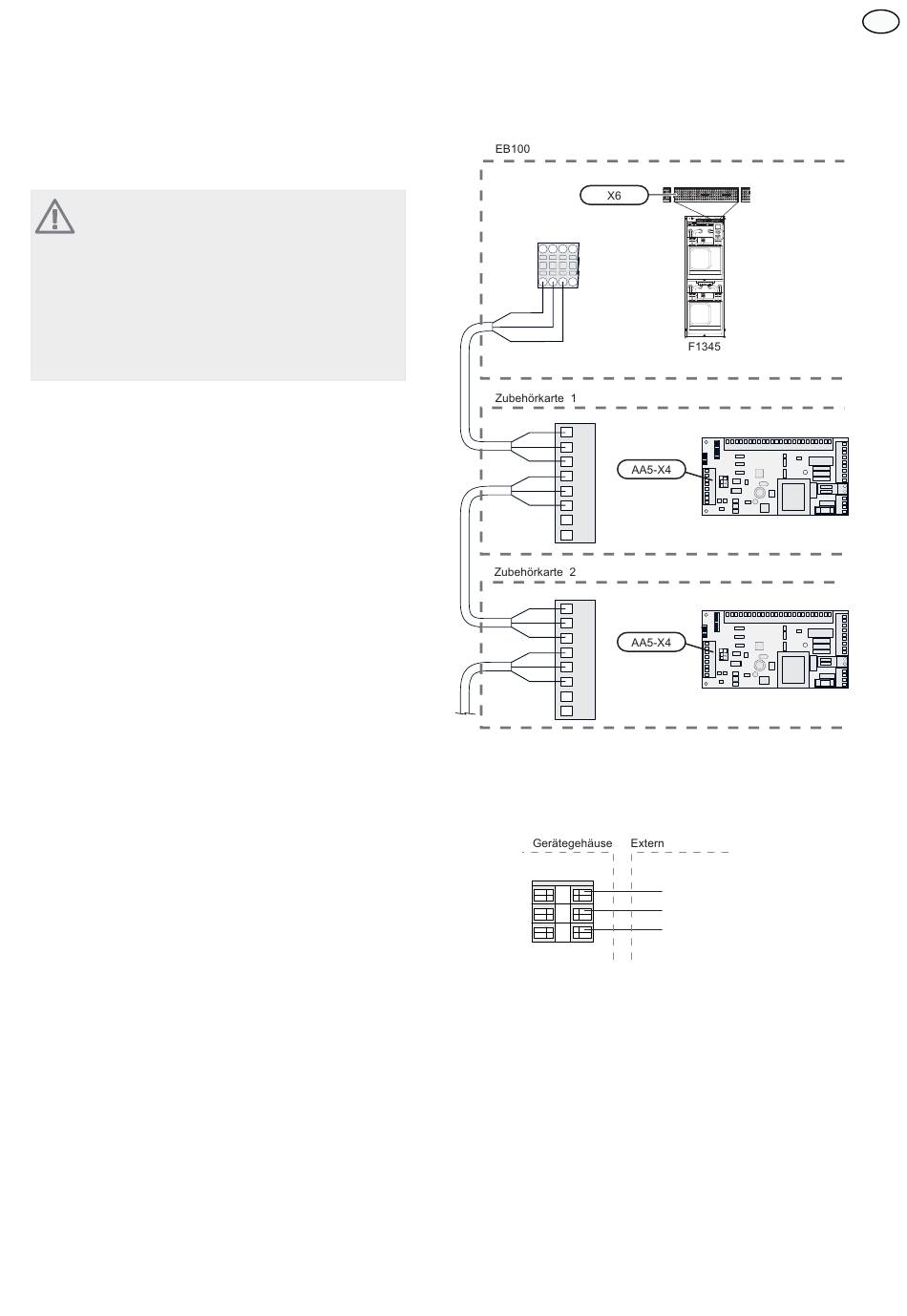

Anschluss der Kommunikationsleitung
Dieses Zubehör umfasst eine Zubehörplatine (AA5), die
an Anschlussklemme X6 in F1345 direkt mit der Wärme-
pumpe zu verbinden ist.
Sollen mehrere Zubehöreinheiten angeschlossen werden
oder sind bereits Zubehöreinheiten installiert, ist die fol-
gende Anweisung zu befolgen.
Die erste Zubehörplatine ist direkt mit Anschlussklemme
X6 in F1345 zu verbinden. Die nächste Platine muss mit
der vorherigen in Reihe geschaltet werden.
Verwenden Sie Kabeltyp LiYY, EKKX oder gleichwertig.
X6
1 2 3 4
A
B
GND
AA5-X4
A
1
B
2
GND
3
A
4
B
5
GND
6
7
8
AA5-X4
A
1
B
2
GND
3
A
4
B
5
GND
6
7
8
Anschluss der Spannungsversorgung
Verbinden Sie die Spannungsversorgung mit Klemme X1,
siehe Abbildung.
-X1
1
2
3
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
-X8
-X2
-X4
1
2
3
4
5
6
7
8
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
-X8
-X2
-X4
1
2
3
4
5
6
7
8
230V 50Hz
N
L
PE
DE
-X9
9
4
3
2
1
8
7
6
5
4
3
2
1
-X10
-X1
N
L
PE
PE
-X9
9
4
3
2
1
8
7
6
5
4
3
2
1
-X10
-X1
N
L
PE
PE
31
