24
23
22
21
20
19
18
17
16
-X8
-X2
-X4
1
2
3
4
5
6
7
8
NOTA:
Todas las conexiones electricas deben encargarse
a un electricista autorizado.
La instalación eléctrica y el cableado deben
efectuarse según la normativa vigente.
La unidad F1345 debe estar apagada al instalar
el módulo HPAC 42.

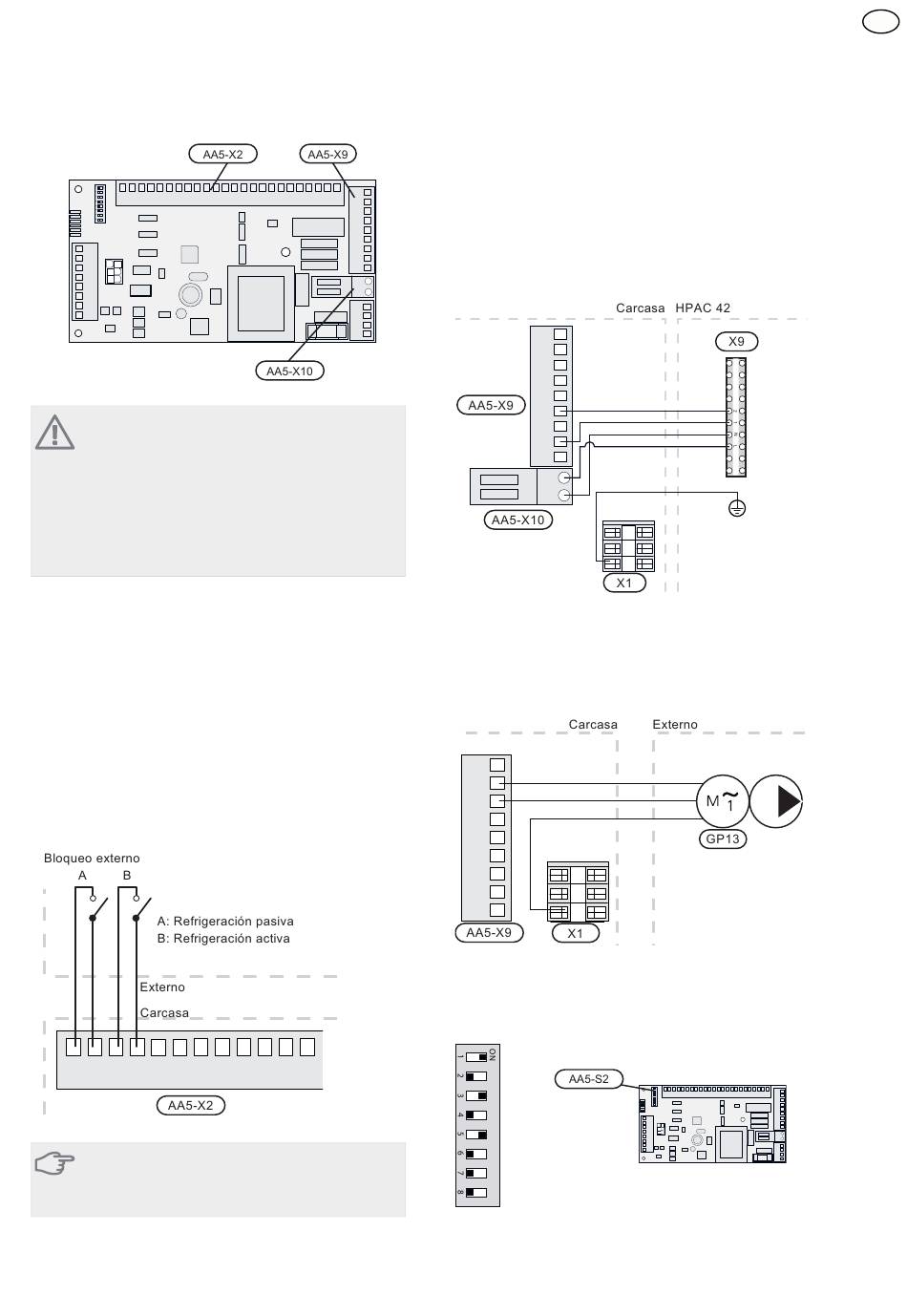

Conexión del bloqueo externo
Utilice cable de tipo LiYY, EKKX o similar.
Bloqueo externo, refrigeración pasiva (opcional)
En AA5-X2:23-24 se puede conectar un contacto (NA)
para bloquear el modo de refrigeración pasiva. La refrige-
ración pasiva se bloquea cuando el contacto se cierra.
Bloqueo externo, refrigeración activa (opcional)
En AA5-X2:21-22 se puede conectar un contacto (NA)
para bloquear el modo de refrigeración activa. La refrige-
ración activa se bloquea cuando el contacto se cierra.
24
23
22
21
20
19
18
Cuidado
Las salidas de relé de la tarjeta de accesorios
admiten una carga máxima total de 2 A (230 V).
-X9
9
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
8
7
6
5
4
3
2
1
-X10
-X1
N
L
PE
PE
17
16
15
14
13
Conexión de la HPAC 42 a la tarjeta de acce-
sorios (AA5)
Conecte el bloque de terminales (X9) de la HPAC 42 a la
tarjeta de accesorios (AA5) de la manera siguiente: X9:L
al AA5-X10:2 (230 V), X9:N al AA5-X10:1 (N), X9:1 al
AA5-X9:2 (funcionamiento, ACX), X9:2 al AA5-X9:2
(funcionamiento, PCX) y tierra (PE) al X1:3 (PE).
9
8
7
6
5
4
3
2
1
2
1
1
2
3
Conexión de la bomba de circulación (GP13),
si procede
Conecte la bomba de circulación (GP13) al AA5-X9:8
(230 V), al AA5-X9:7 (N) y al X1:3 (PE).
9
8
7
6
5
4
3
1
2
2
1
3
Interruptor DIP
Configure el interruptor DIP de la tarjeta de accesorios
como se indica a continuación.
PCX
ACX
N
230 V
PE
L
N
PE
-X9
9
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
8
-X8
-X2
7
6
5
-X4
4
3
1
2
2
3
1
4
-X10
5
6
-X1
7
N
8
L
PE
PE
ES
43
