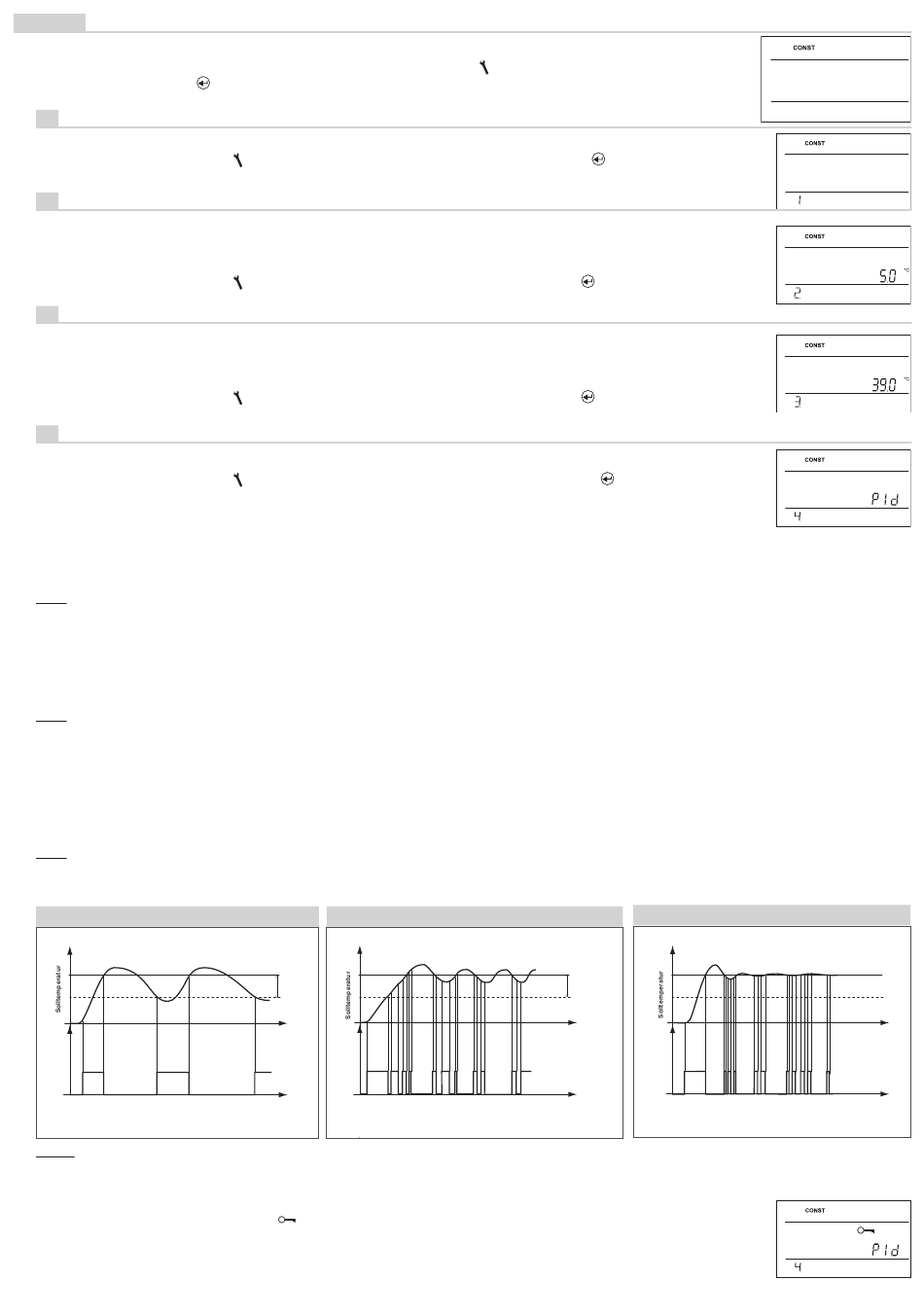

CONST
(KONSTANTEN)
Einstellung der Kennwerte für die Regelung.
Drücken Sie zweimal die Taste " MENU ", durch das Drehen der Taste "
aus, den Sie mit der Taste "
1
DEUTSCHE
(werkseitig vorgewählt auf Deutsch)
Auswahl der Sprache (CZ/PL/EN/DE/RU/SVK).
Durch das Drehen der Taste "
2
MINIMALE REGELTEMPERATUR
Beschränkung der minimalen einstellbaren Temperatur. Sie werden bei der Verwendung des GSM-
Modules mit Hilfe der SMS-Nachricht über Rückgang der Raumtemperatur unter diesen Wert informiert.
Die Temperatur wird im Bereich von 3°C bis 10°C (nach 0.5°C) gewählt.
Durch das Drehen der Taste "
3
MAXIMALE REGELTEMPERATUR
Einstellung der maximalen einstellbaren Temperatur. Sie werden bei der Verwendung des GSM-Modules
mit Hilfe der SMS-Nachricht über Überschreitung der Raumtemperatur über diesen Wert informiert.
Die Temperatur wird im Bereich von 15°C bis 39°C (nach 0.5°C) gewählt.
Durch das Drehen der Taste "
4
ART DER REGELUNG
Auswahl der Regelungsart:
Durch das Drehen der Taste "
HS = Hysterese
Unterschied zwischen der Ist- und Solltemperatur.
Sollte die Hysterese 1°C und die Solltemperatur 20 °C betragen, dann schaltet der Thermostat bei 20 °C aus und bei 19 °C wieder ein
(siehe Graphik). Die Kennwerte müssen für die richtige Funktion nach der Art des Heizungssystems, siehe CONST 5,
eingestellt werden.
Anm.: Bei der Auswahl der PI-Regelung wird die CONST 6 automatisch ausgeschlossen.
PI = proportionale Integrationsregelung
Das Prinzip der PI-Regelung besteht im Vergleich der aktuellen Temperatur im Raum mit der Solltemperatur.
Das Ziel der PI-Regelung ist die Solltemperatur zu erreichen und zu halten und das ohne Überschwinkungen (siehe Graphik). Für richtige
Funktion der PI-Regelung stellen Sie die Kennwerte der Regelung nach der Art des Heizungssystems und mit Rücksicht auf thermische
Trägheit im Raum, siehe CONST 6, ein.
Anm.: Bei der Auswahl der PI-Regelung wird die CONST 5 automatisch ausgeschlossen.
PID = proportional integral derivative Regelung
Das Prinzip der PID-Regelung besteht im Vergleich der Isttemperatur im Raum mit der Solltemperatur und automatischer
Anpassung des Reglers an bestehende Bedingungen.
Es ist die genaueste stufenlose Regelung, die uns ermöglicht nicht nur eine kurze Zeit der Regelung, sondern auch hohe Genauigkeit
ohne bleibende Regelabweichung zu erreichen. Minimale Einschaltzeit wurde auf 2 Min. eingestellt, Proportionalitätsbereich beträgt
2°C, Zeitintervall wird automatisch nach aktuellen Wärmebedienungen berechnet.
Anm.: Die Konstanten CONST 5 und CONST 6 werden bei der Auswahl der PID-Regelung automatisch ausgeschlossen.
HYSTERESE
T
Heizung
ON
Anm.: Graphik dient nur zur Orientierung, tatsächlicher Verlauf der Regelung unterscheidet sich nach aktuellen Bedienungen im
gemessenen Objekt!
HINWEIS! NUR BEI DER SPERRE MIT EINEM KENNWORT
Sollte auf der LCD-Anzeige ein Zeichen "
werden, weil Sie das KENNWORT (siehe S. 8., CONST18) kennen müssen. Die Konstante kann erst nach der
Eingabe vom Kennwort geändert werden. Beim Verlassen des Modules CONST kommt es zur automatischen Akti-
vierung der Sicherung von Konstanten, die mit der Regelung zusammenhängen.
" bestätigen.
" wählen Sie die Sprache aus, die Sie mit der Taste"
(im Werk wurden 5°C eingestellt)
" wählen Sie den Wert aus, den Sie mit der Taste "
(im Werk wurden 39°C eingestellt)
" wählen Sie den Wert aus, den Sie mit der Taste "
(im Werk wurde PID eingestellt)
" wählen Sie die Regelungsart, die Sie mit der Taste "
T
Hysterese
t
Heizung
ON
t
" , erscheinen, dann kann die gewählte Konstante nicht geändert
" wählen Sie den Modus CONST
PI REGELUNG
Poportio-
nalitätsbereich
t
t
(siehe CONST 18)
KONSTANTEN
" bestätigen.
" bestätigen.
" bestätigen.
" bestätigen.
PID REGELUNG
T
Heizung
ON
dEUTSCHE
MINI TEMP
MAXI TEMP
REGELUNGSART
t
t
REGELUNGSART
5
