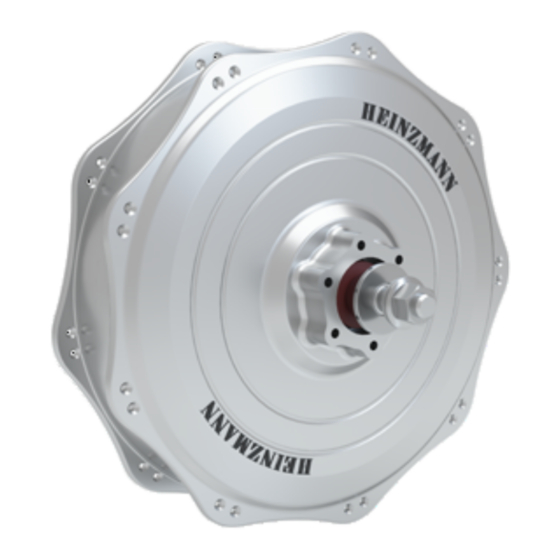

HEINZMANN DirectPower Einbauanleitung

Fahrradantriebssystem
Vorschau ausblenden Andere Handbücher für DirectPower:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Einbauanleitung
Fahrradantriebssystem DirectPower
zum elektrischen Antrieb von Fahrrädern
Copyright 2015 by Heinzmann GmbH & Co. KG. Alle Rechte vorbehalten.
Diese Druckschrift darf nicht vervielfältigt oder an Dritte weitergegeben werden.
880-08-000-00 / 7140
÷ ORIGINALDOKUMENT ÷
Heinzmann GmbH & Co. KG
Elektrische Antriebe
Am Haselbach 1
D-79677 Schönau
Telefon
+49 (0)7673 8208-0
Telefax
+49 (0)7673 8208-188
info@heinzmann.com
E-Mail
www.heinzmann.com
USt-IdNr.:DE145551926
F 12 001 –d / 04-15

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für HEINZMANN DirectPower

Inhaltszusammenfassung für HEINZMANN DirectPower

  • Seite 1 Fahrradantriebssystem DirectPower zum elektrischen Antrieb von Fahrrädern ÷ ORIGINALDOKUMENT ÷ Copyright 2015 by Heinzmann GmbH & Co. KG. Alle Rechte vorbehalten. Diese Druckschrift darf nicht vervielfältigt oder an Dritte weitergegeben werden. F 12 001 –d / 04-15 880-08-000-00 / 7140...

  • Seite 2: Inhaltsverzeichnis

    Einbauanleitung Antriebssatz DirectPower Inhalt Komponenten des Antriebssatzes ....................... 3 Motor einspeichen ............................4 Voraussetzungen ............................4 Speichenlängen ............................4 Speichenmuster ............................5 Einbau des Antriebssatzes .......................... 6 Gepäckträger montieren ..........................6 Motor montieren ............................7 Drehmomentsensor / Tretsensor montieren ....................8 Display und Bedieneinheit montieren ......................

  • Seite 3: Komponenten Des Antriebssatzes

    Einbauanleitung Antriebssatz DirectPower Komponenten des Antriebssatzes  Der Antriebssatz enthält: > Radnabenmotor für Vorderrad (VR) oder Hinterrad (HR) mit Motorkabel & Signalkabel > Drehmomentsensor integriert im Tretlager mit Kabel > Display und Bedienungseinheit mit Kabel > Gehäuse mit elektronischer Steuerung >...

  • Seite 4: Motor Einspeichen

    Einbauanleitung Antriebssatz DirectPower Motor einspeichen 2.1 Voraussetzungen Die Gabel des Fahrrades soll vorzugsweise aus Stahl bestehen. Die Gabel darf nicht verzogen sein. Aluminiumgabeln können nur nach Freigabe durch den Gabelhersteller verwendet werden. Gleiches gilt besonders für Federgabeln. Erforderliche Einbaubreiten: Vorderrad (VR): min. 100 mm Hinterrad (HR): min.

  • Seite 5: Speichenmuster

    Einbauanleitung Antriebssatz DirectPower 2.3 Speichenmuster Alle Speichen des jeweiligen Rades weisen in beiden Flanschen immer in dieselbe Richtung!  Im Vorderrad (VR) alle nach links  Im Hinterrad (HR) alle nach rechts Alle Speichen führen ohne Kreuzung zur Felge!

  • Seite 6: Einbau Des Antriebssatzes

    Einbauanleitung Antriebssatz DirectPower Einbau des Antriebssatzes 3.1 Gepäckträger montieren  Der Gepäckträger enthält: > Gepäckträger > 2× Kopfstreben > 2× Kopfstrebenbefestigung (K) > 4× Schlossschrauben M6 und Unterlegscheiben...

  • Seite 7: Motor Montieren

    Der Absatz (A) der Drehmomentstütze muss immer zur offenen Seite des Ausfallendes weisen! Die Drehmomentstütze muss völlig spielfrei montiert sein. Die Maße und Toleranzen aus der gültigen aktuellen Kundenzeichnung von HEINZMANN müssen eingehalten werden! HINWEIS: Die Schrauben der Bremsscheibe können möglicherweise am Motorkabel scheuern. Das aus dem Motorgehäuse austretende Motorkabel deshalb mit einem Kabelbinder mit der Motorachse zusammenbinden.

  • Seite 8: Drehmomentsensor / Tretsensor Montieren

    3.3 Drehmomentsensor / Tretsensor montieren 3.3.1 Drehmomentsensor  Der Drehmomentsensor ist ein Fremdprodukt und kommt nicht aus dem Hause HEINZMANN. Je nach Zusammenstellung des Systems kann er von unterschiedlichen Herstellern stammen. Es wird deshalb auf die vom jeweiligen Hersteller herausgegebenen Unterlagen und Anweisungen verwiesen.

  • Seite 9: Display Und Bedieneinheit Montieren

    Einbauanleitung Antriebssatz DirectPower  Geberscheibe auf die Tretlagerwelle schieben WICHTIG: Drehsinn der Geberscheibe beachten (Pfeile) Bei korrekter Montage läuft die Geberscheibe exakt rund und plan. Mindestabmessungen der Vierkantlänge beachten  Kurbelgarnitur und Kette montieren (Anzugsmoment nach Herstellerangabe). Eventuell vorhandenen Kettenschutz wieder anmontieren.

  • Seite 10: Steuergehäuse Montieren, Kabel Verlegen Und Elektrische Anschlüsse Herstellen

    Einbauanleitung Antriebssatz DirectPower 3.5 Steuergehäuse montieren, Kabel verlegen und elektrische Anschlüsse herstellen 3.5.1 Variante mit Gepäckträgerakku Das Steuergerät wird am Gepäckträger in Sattelnähe montiert. Es ist für den elektrischen Anschluss der Komponenten schon vorbereitet. Alle Kabel sind bereits herausgeführt und – bis auf die Beleuchtungskabel - mit Steckverbindern versehen.
  • Seite 11 Einbauanleitung Antriebssatz DirectPower Die Montageschiene wird mit dem bereits daran vormontierten Steuer- gerät am Rahmenunterrohr festgeschraubt. Das Steuergerät ist für den elektrischen Anschluss der Komponenten schon vorbereitet. Alle Kabel sind bereits herausgeführt und – bis auf die Beleuchtungskabel - mit Steckverbindern versehen.

  • Seite 12: Kabel Verlegen Und Elektrische Anschlüsse Herstellen / Beide Akkuvarianten

    Einbauanleitung Antriebssatz DirectPower  Montageschiene zusammen mit 4 Stk. Rahmenadapter und 4 Stk. Gummipuffer am Rahmenunterrohr festschrauben. Siehe nachfolgende Abbildung. 4 Stk. Senkkopfschraube M5×16, von oben durch die Bohrungen in der Montageschiene. Anzugsmoment: 1 Nm ± 0,1 Nm. 3.5.3 Kabel verlegen und elektrische Anschlüsse herstellen / beide Akkuvarianten ...

  • Seite 13: Gepäckträgerakku Einsetzen Und Trennen

    Einbauanleitung Antriebssatz DirectPower 3.6 Gepäckträgerakku einsetzen und trennen  Den Akku von hinten auf der Gleitschiene in den Gepäckträger einschieben. Am Anschlag rastet das Schloss hörbar ein. Die elektrische Verbindung wird zusätzlich durch Magnetkraft im Stecker unterstützt  Zum Trennen und Abnehmen des Akkus den Schlüssel an der linken Seite des Gepäckträgers im Uhrzeigersinn drehen und festhalten.

  • Seite 14: Installation Instructions

    Bicycle drive system DirectPower for electrically driving bicycles ÷ TRANSLATION OF ORIGINAL DOCUMENT ÷ Copyright 2015 by Heinzmann GmbH & Co. KG. All rights reserved. This publication may not be reproduced or passed on to third parties. F 12 001 –e / 04-15...
  • Seite 15 Installation instructions drive set DirectPower Contents Components of the drive set ........................3 Spoking in the motor ........................... 4 Requirements ............................. 4 Spoke lengths ............................. 4 Spoke sample ............................. 5 Installing the drive set ..........................6 Mounting the luggage carrier ........................6 Mounting the motor ...........................

  • Seite 16: Components Of The Drive Set

    Installation instructions drive set DirectPower Components of the drive set  The drive set contains: > Hub motor for front wheel or rear wheel with motor cable & signal cable > Torque sensor built into the bottom bracket bearing with cable >...

  • Seite 17: Spoking In The Motor

    Installation instructions drive set DirectPower Spoking in the motor 2.1 Requirements The fork of the bicycle should preferably be made from steel. The fork must not be distorted. Aluminium forks only used with approval from fork manufacturer. This also applies for suspension forks in particular.

  • Seite 18: Spoke Sample

    Installation instructions drive set DirectPower 2.3 Spoke sample Front wheel Rear wheel All spokes on the relevant wheel always point in the same direction in both flanges!  In the front wheel, all point to the left  In the rear wheel, all point to the right...

  • Seite 19: Installing The Drive Set

    Installation instructions drive set DirectPower Installing the drive set 3.1 Mounting the luggage carrier  The luggage carrier contains: > Luggage carrier > 2× head stays > 2× head stay mountings(K) > 4× M6 carriage bolts and washers...

  • Seite 20: Mounting The Motor

    Installation instructions drive set DirectPower  First of all, fix the slide rail onto the luggage carrier with three countersunk-head screws M4×18, nuts and washers in the assembly holes (M). Mounting torque: 1.4 Nm ± 0.1 Nm.  Mount the luggage carrier on the bicycle.

  • Seite 21: Mounting The Torque Sensor / Pedal Sensor

    3.3.2 pedal sensor  The pedalling sensor and the sensor disk are external products and do not come from HEINZMANN. They may come from different manufacturers depending on the system setup. Following mounting instructions work well in practice. For special cases refer to documents and instructions published by the relevant manufacturer.

  • Seite 22: Mounting The Display And Control Unit

    Installation instructions drive set DirectPower  Push the sensor disk onto the bottom bracket shaft. IMPORTANT: Note the direction of rotation of the sensor disk (arrow). The sensor disk should run true and without any 'wobble' if fitted properly. Mind minimum dimensions of the square taper.

  • Seite 23: Mounting The Control Housing

    Installation instructions drive set DirectPower 3.5 Mounting the control housing 3.5.1 Version with carrier battery The controller box is mounted on the luggage carrier close to the saddle. It is already prepared for the electrical connection of the components. All cables are already led out.
  • Seite 24 Installation instructions drive set DirectPower The mounting rail with the preassembled controller box is fixed to the downtube with screws. The controller box is already prepared for the electrical connection of the components. All cables are already led out. Except the cable for bicycle lighting all are fitted with plug connectors.
  • Seite 25 Installation instructions drive set DirectPower  Install mounting rail with controller box at the downtube using 4 pcs. countersunk head screws, frame adapters and elastic pads. See following figure for details. Screw size: M5×16, mounting torque: 1 Nm ± 0,1 Nm.

  • Seite 26: Inserting And Disconnecting The Carrier Battery

    Installation instructions drive set DirectPower 3.6 Inserting and disconnecting the carrier battery  Push the battery into the luggage carrier on the slide rail from behind. The lock engages audibly at the stop. The electrical connection is given additional support from the magnetic force in the plug.
