- Seite 1 5502A Multi-Product Calibrator Erste Schritte PN 4155209 November 2012 (German) © 2012 Fluke Corporation. All rights reserved. Specifications are subject to change without notice. All product names are trademarks of their respective companies.
- Seite 2 Der Erwerber hat nur dann das Recht, aus der Garantie abgeleitete Unterstützungsleistungen in Anspruch zu nehmen, wenn er das Produkt bei einer von Fluke autorisierten Vertriebsstelle gekauft oder den jeweils geltenden internationalen Preis gezahlt hat. Fluke behält sich das Recht vor, dem Erwerber Einfuhrgebühren für Ersatzteile in Rechnung zu stellen, wenn dieser das Produkt in einem anderen Land zur Reparatur...
- Seite 3 ÜBERSICHT BEDIENERSICHERHEIT WARNUNG Beim Betrieb dieses Geräts wird HOCHSPANNUNG verwendet. An den Anschlüssen können LEBENSGEFÄHRLICHE SPANNUNGEN vorhanden sein. Alle Sicherheitsvorkehrungen einhalten! Um einen elektrischen Schlag zu verhindern, sollte der Bediener nicht die Ausgangsklemmen HI oder die Messklemmen HI sowie die daran angeschlossenen Schaltkreise berühren.
-
Seite 5: Inhaltsverzeichnis
Anschließen an die Netzspannung ..............7 Auswählen der Netzfrequenz ................7 Aufstellung......................9 Hinweise zur Luftzirkulation ................10 Benutzerhandbücher ..................10 Handbuch „Erste Schritte 5502A“ ..............10 5502A Bedienungsanleitung................10 Allgemeine Spezifikationen ................11 Leistungsspezifikationen für Gleich- und Wechselstrom ......22... - Seite 6 5502A Erste Schritte...
- Seite 7 Tabellen Tabelle Titel Seite Symbole........................3 Standardausrüstung ....................6 Von Fluke Calibration erhältliche Netzkabel ............9...
- Seite 8 5502A Erste Schritte...
- Seite 9 5502A Multi-Product Calibrator ................1 Externe RS-232-Verbindungen ................5 Öffnen des Sicherungsfachs und Auswählen der Netzspannung wählen ....8 Von Fluke Calibration erhältliche Netzkabel ............9 Zulässige Dauer von Strömen >11 A ..............13 Zulässige Kombinationen von Wechselspannung und Wechselstrom für...
- Seite 10 5502A Erste Schritte...
-
Seite 11: Erste Schritte

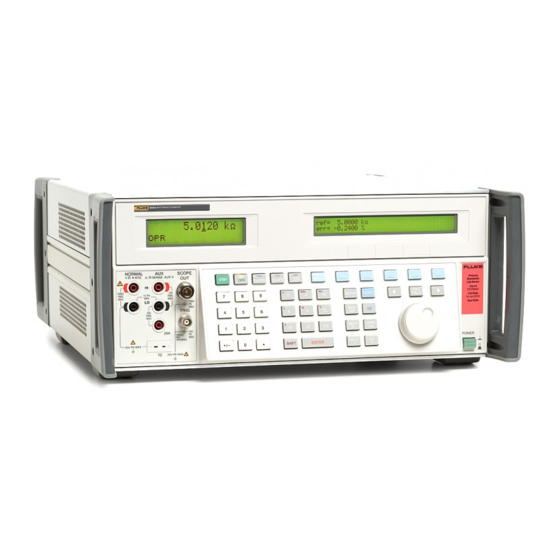

Zur Vermeidung von Stromschlag, Brand oder Verletzungen sind vor Verwendung des Produkts alle „Sicherheitsinformationen“ zu lesen. Der Kalibrator 5502A („das Produkt“ oder der „Kalibrator“) in Abbildung 1 kann für folgende Quellen konfiguriert werden: • Gleichspannung von 0 V bis ±1.020 V •... -
Seite 12: Sicherheitsinformationen
Standard IEEE-488-Schnittstelle (GPIB), erfüllt die ANSI/IEEE-Standards 488.1- 1987 und 488.2-1987 • Serielle RS-232-Datenschnittstelle gemäß EIA-Standard zum Drucken, Anzeigen oder Übertragen von intern gespeicherten Kalibrierkonstanten sowie zum Fernsteuern des Kalibrators 5502A • Eine „durchreichende“, serielle RS-232-Schnittstelle, um Daten an den Prüfling (UUT) zu senden Sicherheitsinformationen Eine Warnung kennzeichnet in diesem Handbuch Bedingungen und Verfahrensweisen, die für den Anwender gefährlich sind. -
Seite 13: Multi-Product Calibrator
Europäischen Union. Richtlinie ist dieses Produkt als Produkt der Kategorie 9, „Überwachungs- und Kontrollinstrument“ klassifiziert. Dieses Produkt nicht mit dem Hausmüll entsorgen. Für Informationen zum Recycling die Website von Fluke besuchen. Gefahr. Wichtige Informationen. Gefährliche Spannung Siehe Handbuch. -
Seite 14: Kontakt Zu Fluke Calibration
Der Kalibrator kann am Bedienfeld oder per Fernsteuerung über die RS-232- oder IEEE- 488-Anschlüsse betrieben werden. Für den ferngesteuerten Betrieb gibt es eine Software zur Integration von 5502A Funktionen in eine breite Palette von Kalibieraufgaben. Lokalgesteuerter Betrieb Zu typischen lokalgesteuerten Aufgaben gehören der Anschluss des Prüflings (UUT) an das Bedienfeld und die anschließende manuelle Tastatureingabe am Bedienfeld, um den... -
Seite 15: Ferngesteuerte Bedienung (Rs-232)
BASIC schreiben oder optionale Windows-Software wie MET/CAL Plus verwenden. Der serielle Datenanschluss SERIAL 2 TO UUT verbindet ein UUT (UUT = Unit Under Test = Prüfling) indirekt über den 5502A mit einem PC oder Terminal (siehe Abbildung 2). Diese „durchreichende“ Konfiguration erübrigt einen zweiten COM-Anschluss am PC oder Terminal. -
Seite 16: Auspacken Und Inspektion
Calibration“). Eine Leistungsprüfung ist im Abschnitt „Wartung“ in Kapitel 7 der Bedienungsanleitung enthalten. Beim Einschicken des Kalibrators an Fluke Calibration den ursprünglichen Behälter verwenden. Wenn dieser nicht verfügbar ist, bei Fluke Calibration unter Angabe der Kalibratormodell- und -seriennummer einen neuen Behälter bestellen. Tabelle 2: Standardausrüstung... -
Seite 17: Anschließen An Die Netzspannung
Bestimmungsland üblichen Netzstecker geliefert. Wenn ein anderer Typ verwendet werden muss, sind der Tabelle 3 und Abbildung 4 eine Liste und Abbildungen der von Fluke Calibration erhältlichen Netzsteckertypen zu entnehmen. Zuerst überprüfen, ob die Netzspannungseinstellung korrekt und die installierte Sicherung dafür geeignet ist, dann den Kalibrator an eine vorschriftsmäßig geerdete... -
Seite 18: Öffnen Des Sicherungsfachs Und Auswählen Der Netzspannung Wählen
5502A Erste Schritte Netzspannungs- anzeiger Austauschen der Netzsicherung Änderung der Netzspannung gwb004.eps Abbildung 3: Öffnen des Sicherungsfachs und Auswählen der Netzspannung wählen... -
Seite 19: Aufstellung
Standardbreite und 61 cm Tiefe (24 Zoll) eingebaut werden. Für den Einsatz auf einer Fläche verfügt der Kalibrator über rutschfeste Füße. Zum Einbauen des Kalibrators in einen Gestellrahmen den 5502A Rahmeneinbausatz verwenden (Modell Y5537). Einbauanweisungen für den Kalibrator in einen Gestellrahmen sind im Bausatz enthalten. -
Seite 20: Hinweise Zur Luftzirkulation
(siehe „Kontakt zu Fluke Calibration“). Die Handbücher können auch von der Website von Fluke Calibration heruntergeladen werden. Handbuch „Erste Schritte 5502A“ Dieses Handbuch Erste Schritte 5502A enthält eine kurze Einführung in den 5502A Handbuchsatz, Anweisungen zu den Betriebsvorbereitungen für den Kalibrator sowie die vollständigen Spezifikationen. -
Seite 21: Allgemeine Spezifikationen
Die folgenden Tabellen enthalten die Spezifikationen des 5502A. Alle Spezifikationen gelten nach Gewährung einer Aufwärmzeit von 30 Minuten oder doppelt so lange, wie der 5502A ausgeschaltet war. (Beispiel: wenn der 5502A für 5 Minuten ausgeschaltet war, beträgt die minimale Aufwärmzeit 10 Minuten.) Alle Spezifikationen gelten für die angegebene Temperatur und Zeitdauer. -
Seite 22: Ausführliche Spezifikationen
Einbaugehäusebreite und Standard-Höheneinheiten, plus 1,5 cm (0,6 Zoll) für Füße an der Geräteunterseite. Gewicht (ohne Zubehör) ......... 22 kg (49 US-Pfund) Definition der Absolut-Unsicherheit ....Die Spezifikationen des 5502A beinhalten Stabilität, Temperaturkoeffizient, Linearität, Netz- und Lastregelung und die Rückführbarkeit externer, für die Kalibrierung verwendeter Standards. -
Seite 23: Auflösung
23 °C) und I der Ausgangsstrom in A ist. Zum Beispiel kann ein Strom von 17 A bei 23 °C für 60-23-17 = 20 Minuten pro Stunde bereitgestellt werden. Wenn der 5502A über einen längeren Zeitraum hinweg Ströme zwischen 5 und 11 A ausgibt, verringert sich der Tastgrad durch die interne Selbsterwärmung. - Seite 24 5502A Erste Schritte Widerstand Absolut-Unsicherheit, tcal ±5 °C ±(% des Ausgangs + Boden) Auflösung Zulässiger Strom Boden (Ω) Zeit und Temp. seit Messbereich % des Ausgangs (Ω) Nullabgleich des Widerstands 90 Tage 1 Jahr 12 Std ± 1 °C 7 Tage ± 5 °C...
-
Seite 25: Wechselspannung (Sinusförmig)
Multi-Product Calibrator Allgemeine Spezifikationen Wechselspannung (sinusförmig) Absolut-Unsicherheit, tcal Max. Verzerrung ±5 °C± und Rauschen Max. 10 Hz bis 5 MHz (% des Ausgangs + μV) Bereich Frequenz Auflösung Bürdenwert Bandbreite± (% des Ausgangs + 90 Tage 1 Jahr Boden) 10 Hz bis 45 Hz 0,120 + 20 0,150 + 20 0,15 + 90 μV... - Seite 26 5502A Erste Schritte Wechselspannung (sinusförmig) (Fortsetz.) AUX (Hilfsausgang) [nur Doppelausgangsmodus] Absolut-Unsicherheit, tcal Max. Verzerrung ±5 °C± (% des Ausgangs + und Rauschen Max. 10 Hz bis 5 MHz μV) Bereich Frequenz Auflösung Bürdenwert Bandbreite± (% des Ausgangs + 90 Tage...
-
Seite 27: Wechselstrom (Sinusförmig)
Zimmertemperatur beträgt ca. 23 °C) und I der Ausgangsstrom in A ist. Zum Beispiel kann ein Strom von 17 A bei 23 °C für 60-17-23 = 20 Minuten pro Stunde bereitgestellt werden. Wenn der 5502A über einen längeren Zeitraum hinweg Ströme zwischen 5 und 11 A ausgibt, verringert sich der Tastgrad durch die interne Selbsterwärmung. - Seite 28 Zimmertemperatur beträgt ca. 23 °C) und I der Ausgangsstrom in A ist. Zum Beispiel kann ein Strom von 17 A bei 23 °C für 60-17-23 = 20 Minuten pro Stunde bereitgestellt werden. Wenn der 5502A über einen längeren Zeitraum hinweg Ströme zwischen 5 und 11 A ausgibt, verringert sich der Tastgrad durch die interne Selbsterwärmung.
-
Seite 29: Kapazität
Multi-Product Calibrator Allgemeine Spezifikationen Kapazität Absolut-Unsicherheit tcal ±5 °C Zulässige Frequenz oder Laden-Entladen-Rate [1] [2] [3] ±(% des Ausgangs + Boden) Min und Max Bereich Auflösung Typisches Typisches müssen den 90 Tage 1 Jahr Max. für Max. für <1 % Spezifikation <0,5 % Fehler Fehler... -
Seite 30: Temperaturkalibrierung (Thermoelement)
5502A Erste Schritte Temperaturkalibrierung (Thermoelement) Absolut-Unsicherheit Quelle/Messen Absolut-Unsicherheit Thermo- Bereich Thermo- tcal ±5 °C± °C Quelle/Messen tcal ±5 °C± °C Bereich °C elementtyp °C elementtyp 90 Tage 1 Jahr 90 Tage 1 Jahr 600 bis 800 0,42 -200 bis -... -
Seite 31: Temperaturkalibrierung (Rtd)
600 bis 630 0,14 0,16 Die Auflösung beträgt 0,003 °C Gilt für die Einstellung COMP OFF (für die NORMAL-Buchsen an der Vorderseite des Kalibrators 5502A) und 2- und 4- Leiterkompensation. Basiert auf MINCO Application Aid No. 18 Phase 1-Jahres-Absolut-Unsicherheit, tcal ±5 °C, (Δ Φ °) -
Seite 32: Leistungsspezifikationen Für Gleich- Und Wechselstrom
5502A Erste Schritte Leistungsunsicherheits-Aufschlag aufgrund des Phasenfehlers Phase (Φ) Phase (Φ) 500 Hz bis Watt 10 bis 65 Hz 65 bis 500 Hz 1 bis 5 kHz 5 bis 10 kHz 1 kHz 0,00 % 0,01 % 0,06 % 0,55 % 1,52 % 5 °... -
Seite 33: Berechnen Der Unsicherheitsspezifikationen Für Leistungs- Und Doppelausgänge
Multi-Product Calibrator Allgemeine Spezifikationen 1020 V 1000 Not Specified 500 V 250 V 33 mA - 20.5 A 32.999 V Voltage 3.3 V 33 mA - 3 A 330 mV Not Specified 100 mV 33 mV 10 mV 10 K - 30 K 100 K 500 K Below... -
Seite 34: Beispiele Von Spezifizierten Leistungsunsicherheiten Bei Verschiedenen Ausgangseinstellungen
5502A Erste Schritte Beispiele von spezifizierten Leistungsunsicherheiten bei verschiedenen Ausgangseinstellungen: Absolute Absolute Unsicherheit für tcal Leistungsun Ausgewählte Ausgangseinstellungen ±5 °C, ±(% des Ausgangs) sicherheit ±(% von W) Spannungs Phaseneinstellung Phasenein Frequenz Stromeinst Ausgewählte einstellung (Einheiten des stellung Spannung Strom Phase... -
Seite 35: Zusätzliche Spezifikationen
Die folgenden Absätze enthalten zusätzliche Spezifikationen für die Wechselspannungs- und Wechselstromfunktionen des Kalibrators 5502A. Diese Spezifikationen gelten nach einer Aufwärmzeit von 30 Minuten oder doppelt so lange, wie der 5502A ausgeschaltet war. Alle erweiterten Bereichsspezifikationen basieren darauf, dass die interne Nullkalibrierungsfunktion wöchentlich oder bei jeder Änderung der Umgebungstemperatur um mehr als 5 °C ausgeführt... -
Seite 36: Wechselspannung (Sinusförmig), Erweiterte Bandbreite
5502A Erste Schritte Wechselspannung (sinusförmig), erweiterte Bandbreite 1-Jahres-Absolut- Bereich Frequenz Max. Spannungsauflösung Unsicherheit tcal ±5 °C Normaler Kanal (Einzelausgangsmodus) 1,0 bis 33 mV zwei Stellen, z. B. 25 mV ±(5,0 % des Ausgangs, 34 bis 330 mV 0,01 bis 9,99 Hz... - Seite 37 Multi-Product Calibrator Allgemeine Spezifikationen Wechselspannung (nicht-sinusförmig) (Fortsetz.) 1-Jahres-Absolut-Unsicherheit, tcal Rechteck-Bereich ±5 °C,±(% des Ausgangs + % des Frequenz Max. Spannungsauflösung (ss) Bereich) Normaler Kanal (Einzelausgangsmodus) 0,01 bis 10 Hz 5,0 + 0,5 zwei Stellen in jedem Bereich 10 bis 45 Hz 0,25 + 0,5 2,9 bis 65,999 mV 45 Hz bis 1 kHz...
-
Seite 38: Wechselspannung, Gleichspannungsoffset
5502A Erste Schritte Wechselspannung, Gleichspannungsoffset 1-Jahres-Absolut-Unsicherheit, tcal Max. ±5 °C ± (% Bereich (Normaler Kanal) Offsetbereich Spitzensignal Gleichspannungsausgang + Boden) Sinuskurven (eff) 3,3 bis 32,999 mV 0 bis 50 mV 80 mV 0,1 + 33 μV 33 bis 329,999 mV... -
Seite 39: Wechselstrom (Nicht-Sinusförmig)
Multi-Product Calibrator Allgemeine Spezifikationen Wechselstrom (nicht-sinusförmig) Bereich für Dreieck- und 1-Jahres-Absolut-Unsicherheit, tcal abgeschnittene ±5 °C± (% des Ausgangs + % des Frequenz Max. Stromauflösung Sinussignale Spitze- Bereichs) Spitze 10 bis 45 Hz 0,25 + 0,5 45 Hz bis 1 kHz 0,25 + 0,25 sechs Stellen 0,047 bis 0,92999 mA... -
Seite 40: Wechselstrom, Rechtecksignal-Kennwerte (Typisch)
5502A Erste Schritte Wechselstrom (nicht sinusförmig) (Fortsetz.) 1-Jahres-Absolut-Unsicherheit, tcal Rechtecksignal-Bereich ±5 °C± (% des Ausgangs + % des Frequenz Max. Stromauflösung (ss) Bereichs) 10 bis 45 Hz 0,25 + 0,5 0,047 bis 0,65999 mA 45 Hz bis 1 kHz 0,25 + 0,25...
