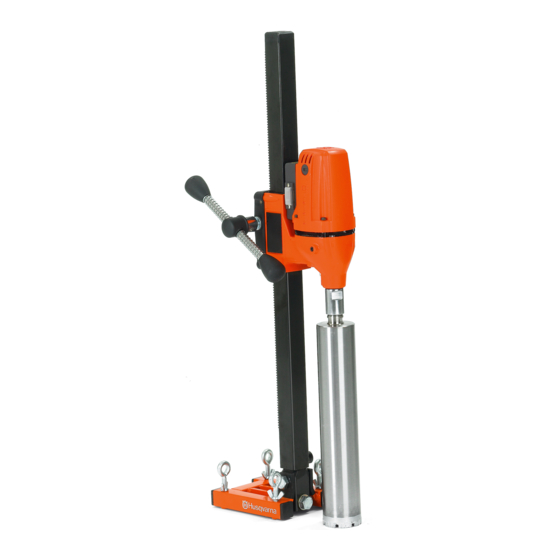

Husqvarna DMS 160 AT Bedienungsanweisung
Vorschau ausblenden
Andere Handbücher für DMS 160 AT:
- Bedienungsanweisung (72 Seiten) ,
- Bedienungsanweisung (27 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Operator's manual
GB
Please read the operator's manual carefully and make sure
you understand the instructions before using the machine.
Manual de
ES
DMS 160
instrucciones
Lea detenidamente el manual de instrucciones y asegúrese
de entender su contenido antes de utilizar la máquina.
A/AT/Gyro
Bedienungsanweisung
DE
Lesen Sie die Bedienungsanweisung sorgfältig durch und
machen Sie sich mit dem Inhalt vertraut, bevor Sie das
Gerät benutzen.
GB ES DE FR
Manuel d'utilisation
FR
Lire attentivement et bien assimiler le manuel d'utilisation
avant d'utiliser la machine.
HUSQVARNA CONSTRUCTION PRODUCTS
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Husqvarna DMS 160 AT
Inhaltszusammenfassung für Husqvarna DMS 160 AT
- Seite 1 Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen. GB ES DE FR Manuel d’utilisation Lire attentivement et bien assimiler le manuel d’utilisation avant d’utiliser la machine. HUSQVARNA CONSTRUCTION PRODUCTS...
-
Seite 36: Symbolerklärung Symbole Am Gerät
SYMBOLERKLÄRUNG Symbole am Gerät: Sicherstellen, dass die Gabel um das Innenrohr greift. Mit einem geeigneten Schraubenschlüssel anziehen. WARNUNG! Das Gerät kann falsch oder nachlässig angewendet gefährlich sein und zu schweren oder gar lebensgefährlichen Verletzungen des Benutzers oder anderer Die Mutter mit einem 30-mm- Personen führen. -
Seite 37: Inhalt
INHALT Inhalt SYMBOLERKLÄRUNG Symbole am Gerät: ............Symbole in der Bedienungsanweisung: ....... INHALT Inhalt ................WAS IST WAS? Bestandteile der Bohrmaschine ........WAS IST WAS? Bestandteile des Ständers ........... SICHERHEITSVORSCHRIFTEN Maßnahmen vor der Verwendung einer neuen Bohrmaschine .............. Persönliche Schutzausrüstung ........Sicherheitsausrüstung des Gerätes ...... -
Seite 38: Was Ist Was
WAS IST WAS? Bestandteile der Bohrmaschine 1 Bohrspindel 8 Verriegelungsknopf 2 Wasseranschluss 9 4 Schrauben für Vorschubrückwand und Getriebe 3 Schrauben lösen, mit denen Getriebe und Motor befestigt 10 Vorschubgriff sind. 11 Vorschubrückwand 4 Schalter 12 PRCD Fehlerstromschutzschalter 5 Deckel der Rutschkupplung (SMC) 13 Schraubenschlüssel 6 Kohlebürstenabdeckung 14 Bedienungsanweisung... -
Seite 39: Was Ist Was
WAS IST WAS? Bestandteile des Ständers 1 Teleskopstempel 40 11 L-Griff 2 Bohrsäule 12 Bedienungsanweisung 3 Bohrmotor DMS160 13 Verlängerungsmodul U (Als Zubehör erhältlich.) 4 Wandschiene 14 Verlängerungsmodul l (Als Zubehör erhältlich.) 5 Stempel/Verriegelungsmechanismus 15 Expanderhalterung (Als Zubehör erhältlich.) 6 Deckenplatte 16 Wassergefäß... -
Seite 40: Sicherheitsvorschriften
Sie Fragen zum Gebrauch der Bohrmaschine haben. Wir sind gerne für Sie da und helfen Ihnen beim optimalen und sicheren Einsatz Ihrer Bohrmaschine. Ihr Husqvarna-Händler sollte die Bohrmaschine regelmäßig • Eng anliegende, kräftige und bequeme Kleidung tragen, überprüfen und notwendige Einstellungen und Reparaturen die volle Bewegungsfreiheit gewährt. -
Seite 41: Sicherheitsausrüstung Des Gerätes
SICHERHEITSVORSCHRIFTEN Sicherheitsausrüstung des Gerätes WARNUNG! Bei Arbeiten an Produkten mit beweglichen Teilen herrscht stets In diesem Abschnitt werden einzelnen Teile der Klemmgefahr. Schutzhandschuhe tragen, Sicherheitsausrüstung des Gerätes beschrieben, welche um Verletzungen zu vermeiden. Funktion sie haben und wie ihre Kontrolle und Wartung ausgeführt werden sollen, um sicherzustellen, dass sie •... -
Seite 42: Vorstellung
Vertragshändler gekauft, fragen Sie dort nach der DMS160 A/AT nächsten Servicewerkstatt. Das Stativ wird mit einer Spreizschraube befestigt. Husqvarna Construction Products ist stets bestrebt, die Konstruktion der Produkte zu verbessern. Husqvarna behält • Als Zubehör sind ein Wassergefäß und eine Vakuumplatte sich daher das Recht vor, ohne vorherige Ankündigung und... -
Seite 43: Montage
Platte sich nicht von Fußboden oder Wand lösen kann Sicherstellen, dass die Vakuumpumpe das Ansaugen der Vakuumplatte bewältigt. Als geeigneter Vakuummotor kommt das Modell Husqvarna VP200 in Frage. WARNUNG! Die Vakuumplatte darf nie bei Deckenbohrungen verwendet werden. Durch nachlässige oder falsche Handhabung können schwere Verletzungen oder tödliche... -
Seite 44: Bohren In Wänden
MONTAGE Bohren in Wänden Bohren im Boden 1 Sicherungsschraube 1 Sohlenplatte mit Sicherungsschraube. 2 Stempelschraube und Sicherungsschraube 2 Stempelschraube und Sicherungsschraube 3 Verriegelungsknopf 3 Verriegelungsknopf 4 L-Griff 4 L-Griff 5 Sicherungsschraube 5 Bohrsäule • Bohrsäule per L-Griff einklappen. 6 Stempelschraube und Sicherungsschraube •... -
Seite 45: Bohren In Der Decke
MONTAGE Bohren in der Decke 1 Stempelschraube und Sicherungsschraube 2 Gegenmutter 3 Stempelschraube und Sicherungsschraube • Ständer in die gewünschte Position bringen. • Sicherstellen, dass die Stempelschraube in der Bohrsäule eingeschraubt ist. Die Bohrsäule hochklappen und senkrecht per Sicherungsmutter arretieren. •... -
Seite 46: Starten Und Stoppen
STARTEN UND STOPPEN Vor dem Start Bohren in der Decke WARNUNG! Die Vakuumplatte darf nie bei Deckenbohrungen verwendet werden. Wasser in einem Gefäß auffangen, um ein WARNUNG! Vor dem Start ist Folgendes zu Eindringen in das Gerät zu verhindern. Das beachten: Gerät mit Folie o.s.ä. -
Seite 47: Arbeitstechnik
ARBEITSTECHNIK Allgemeine Arbeitsvorschriften • Bei längeren Arbeitsunterbrechungen stets den Stecker ziehen. • Das Gerät darf nicht überlastet werden. Eine Überlastung kann Schäden am Gerät verursachen. • Scharfes und sauberes Werkzeug ist die Voraussetzung für sicheres Arbeiten. WARNUNG! Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei •... -
Seite 48: Benutzung Des Geräts
ARBEITSTECHNIK Benutzung des Geräts Rutschkupplung (SMC) Das Gerät ist mit einer mechanischen Rutschkupplung • Mit den Händen nicht zu nahe an die Bohrspindel (SMC) ausgestattet. kommen, wenn das Gerät läuft. Die Rutschkupplung wie folgt spannen: • Auf Öl- oder Wasserleckage achten. •... -
Seite 49: Bohrmotorwartung
WARTUNG Bohrmotorwartung Motor- und Getriebewechsel 1 Das Gerät mit der Bohrspindel nach unten in einem Schraubstock o.s.ä. befestigen. 2 Die Kohlebürstenabdeckungen mit einem breiten Schlitzschraubendreher lösen. WICHTIG! Kontrollen und/oder Wartungsarbeiten sind bei abgeschaltetem Motor und abgezogenem Stecker durchzuführen. Die Lebensdauer Ihres Geräts lässt sich erheblich verlängern, wenn es korrekt benutzt, gepflegt und gewartet wird. -
Seite 50: Ständerwartung
WARTUNG Austausch der Kohlebürsten Ständerwartung Kohlebürsten regelmäßig herausnehmen und kontrollieren. Wenn das Gerät täglich benutzt wird, sind die Kohlebürsten einmal pro Woche zu kontrollieren. Durch geringere Nutzung verlängern sich die Kontrollintervalle. Die Verschleißfläche Reinigung und Schmierung muss gleichmäßig und unbeschädigt sein. Die beiden Kohlebürsten müssen stets zum gleichen Zeitpunkt ausgewechselt werden, jedoch eine nach der WICHTIG! Bohrmotor ausbauen. -
Seite 51: Technische Daten
TECHNISCHE DATEN Bohrmotor DMS 160 Elektromotor 1-phasig Nennspannung, V 230/100-120 Nennleistung, W 1560 Nennstrom, A 230 V 100-120 V 13 A Gewicht, kg Bohrkronendurchmesser, mm Max. Bohrkronendurchmesser mit Ständer 120 mm Spindelgewinde Innengew. 1/2 Zoll R Wasseranschluss G 1/4 Zoll Spindeldrehzahl, Leerlauf, U/min Grün 1 1100... -
Seite 52: Ständer Dms160
Husqvarna AB, SE-433 81 Göteborg, Schweden, Tel.: +46-31-949000, versichert hiermit, dass Bohrmaschine und Ständer Husqvarna DMS 160 Bohrmotor, DMS 160 A/AT/Gyro von den Seriennummern des Baujahrs 2010 an (die Jahreszahl wird im Klartext auf dem Typenschild angegeben, mitsamt einer nachfolgenden Seriennummer) den Vorschriften folgender RICHTLINIEN DES RATES entspricht: •... - Seite 70 ´®z+UI6¶0N¨ ´®z+UI6¶0N¨...
