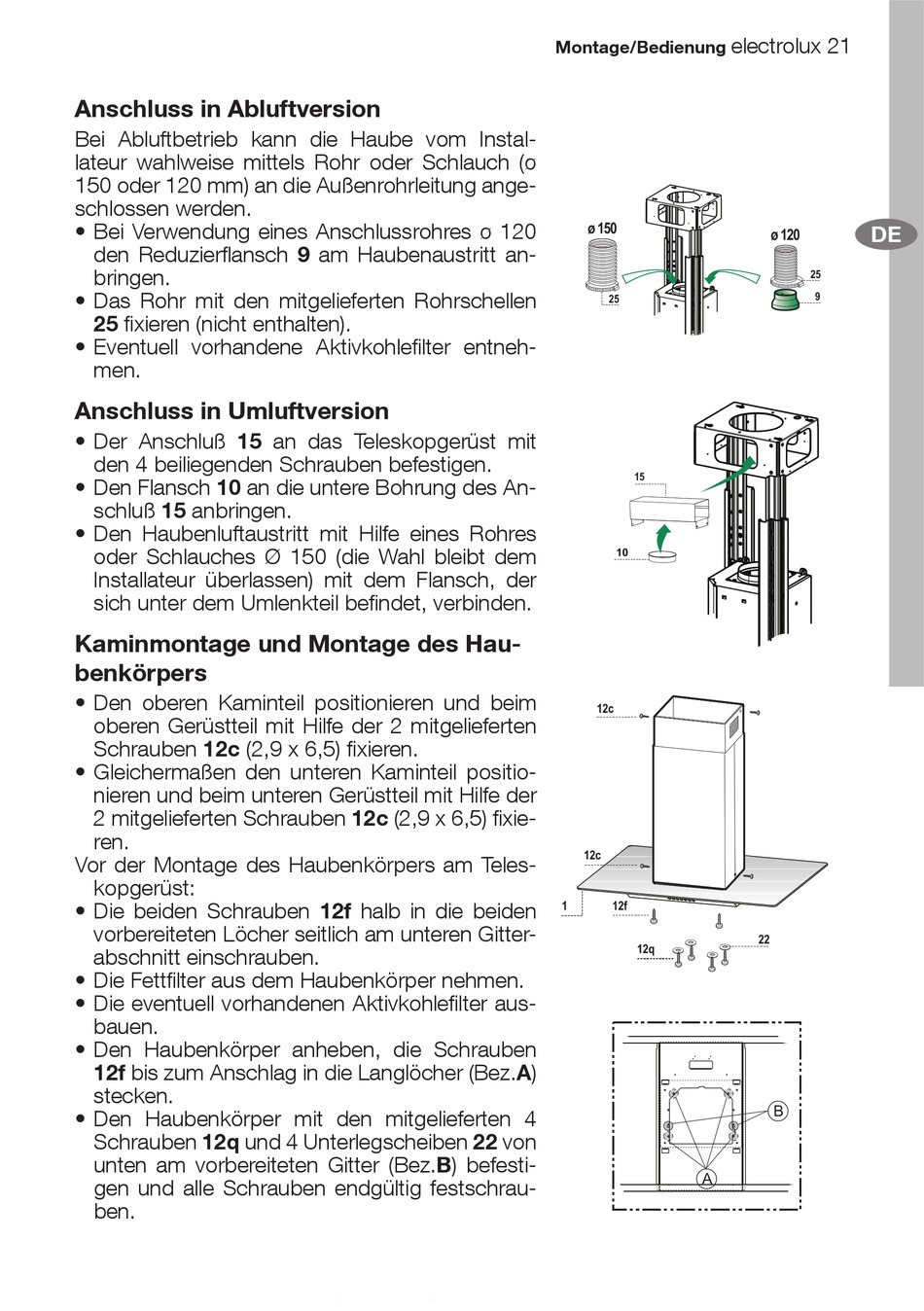

Anschluss in Abluftversion
Bei Abluftbetrieb kann die Haube vom Instal-
lateur wahlweise mittels Rohr oder Schlauch (ø
150 oder 120 mm) an die Außenrohrleitung ange-
schlossen werden.
• Bei Verwendung eines Anschlussrohres ø 120
den Reduzierflansch 9 am Haubenaustritt an-
bringen.
• Das Rohr mit den mitgelieferten Rohrschellen
25 fixieren (nicht enthalten).
• Eventuell vorhandene Aktivkohlefilter entneh-
men.
Anschluss in Umluftversion
• Der Anschluß 15 an das Teleskopgerüst mit
den 4 beiliegenden Schrauben befestigen.
• Den Flansch 10 an die untere Bohrung des An-
schluß 15 anbringen.
• Den Haubenluftaustritt mit Hilfe eines Rohres
oder Schlauches Ø 150 (die Wahl bleibt dem
Installateur überlassen) mit dem Flansch, der
sich unter dem Umlenkteil befindet, verbinden.
Kaminmontage und Montage des Hau-
benkörpers
• Den oberen Kaminteil positionieren und beim
oberen Gerüstteil mit Hilfe der 2 mitgelieferten
Schrauben 12c (2,9 x 6,5) fixieren.
• Gleichermaßen den unteren Kaminteil positio-
nieren und beim unteren Gerüstteil mit Hilfe der
2 mitgelieferten Schrauben 12c (2,9 x 6,5) fixie-
ren.
Vor der Montage des Haubenkörpers am Teles-
kopgerüst:
• Die beiden Schrauben 12f halb in die beiden
vorbereiteten Löcher seitlich am unteren Gitter-
abschnitt einschrauben.
• Die Fettfilter aus dem Haubenkörper nehmen.
• Die eventuell vorhandenen Aktivkohlefilter aus-
bauen.
• Den Haubenkörper anheben, die Schrauben
12f bis zum Anschlag in die Langlöcher (Bez.A)
stecken.
• Den Haubenkörper mit den mitgelieferten 4
Schrauben 12q und 4 Unterlegscheiben 22 von
unten am vorbereiteten Gitter (Bez.B) befesti-
gen und alle Schrauben endgültig festschrau-
ben.
Montage/Bedienung
�����
��
��
��
���
���
�
���
���
�
electrolux 21
DE
�����
��
�
��
�
