22 www.electrolux.com

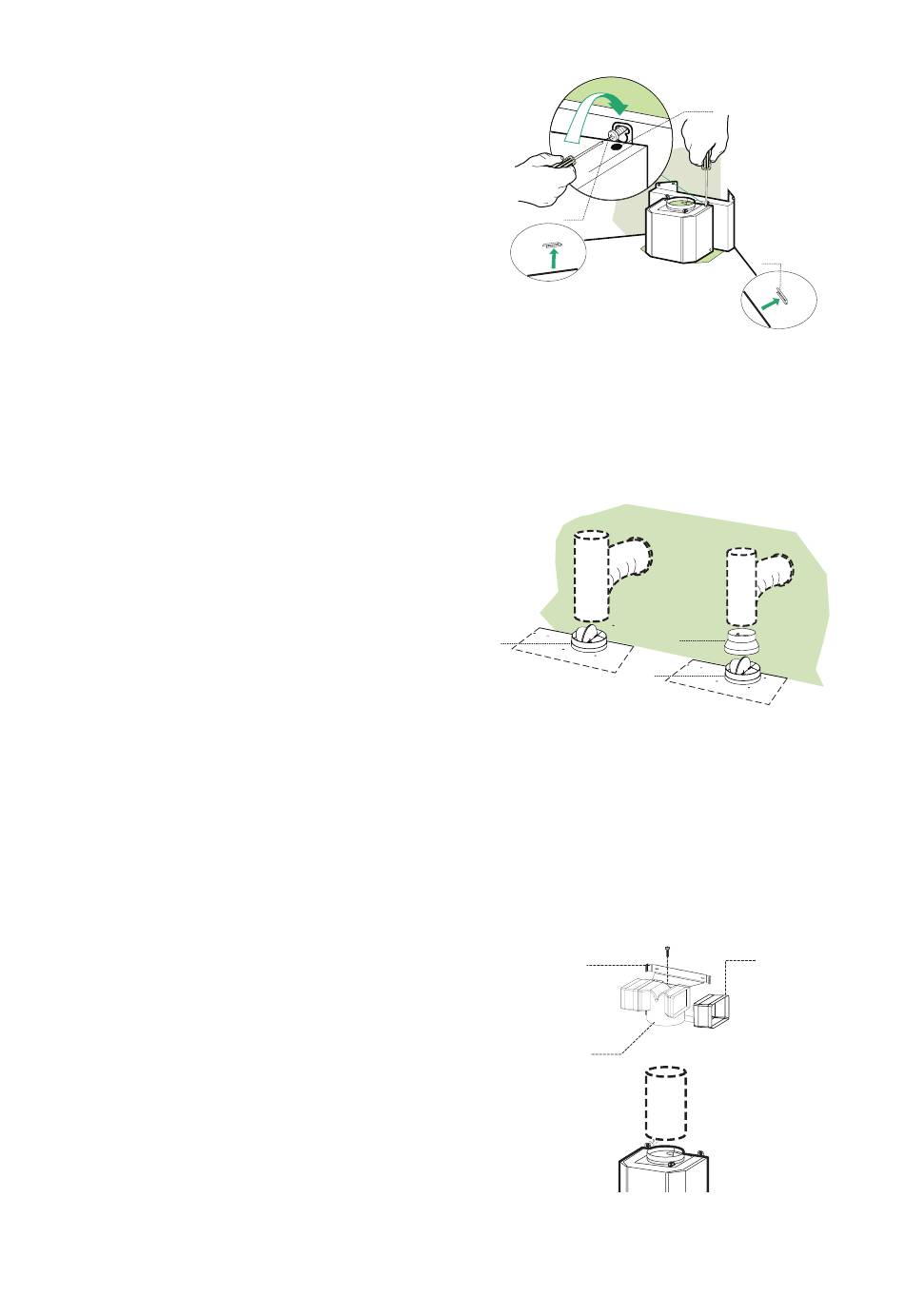

Montage des Haubenkörpers
• Vor dem Einhaken des Haubenkörpers die 2
Schrau-ben Vr an den Aufhängepunkten des
Haubenkörpers festziehen.
• Den Haubenkörper an den Schrauben 12r ein-
haken. Darauf achten, dass die an der Wand
fixierten Si-cherheitswinkel 7.5 in die entspre-
chenden seitlichen Sitze gelangen.
• Die Schrauben 12r der Halterung endgültig
fest-schrauben.
• Den Haubenkörper mit Hilfe der Schrauben Vr
aus-richten.
Anschluss in Abluftversion
Bei Abluftbetrieb kann die Haube vom Installateur
wahlweise mittels Rohr oder Schlauch (ø150
oder 120mm) an die Außenrohrleitung ange-
schlossen werden.
Anschlussrohres ø 150
• Den Flansch mit Ruckstauklappe 10 anbrin-
gen.
• Das Rohr mit geeigneten Rohrschellen fixie-
ren. Das hierzu erforderliche Material wird nicht
mitgeliefert.
Anschlussrohres ø 120
• Bei Verwendung eines Anschlussrohres ø 120
den Reduzierflansch 9 am Flansch mit Ruck-
stauklappe 10 anbringen.
• Das Rohr mit geeigneten Rohrschellen fixie-
ren. Das hierzu erforderliche Material wird nicht
mitgeliefert.
• Eventuell vorhandene Aktivkohlefilter entneh-
men.
Anschluss in Umluftversion
• Die Verlängerungen 14.1 beim Anschluss 15
seitlich einfügen.
• Den Anschluss 15 am Haltebügel 7.3 einset-
zen und mit einer Schraube fixieren.
• Überprüfen, ob die Verlängerungen 14.1 mit
den entsprechen-den Kaminstutzen sowohl
horizontal wie auch vertikal über-einstimmen.
• Vom Installateur wahlweise mittels Rohr oder
Schlauch (ø 150 mm), den Anschluss 15 am
Haubenaustritt anbringen.
• Kontrollieren, ob der Aktivkohle-Geruchsfilter
montiert ist.
12r
ø 150
10
10
7.3
15
Vr
7.5
ø 120
9
14.1
ø 150
