Sunny Island Mit Wandhalterung Montieren - SMA SUNNY ISLAND 2012 Technische Beschreibung

SMA Solar Technology AG
5.1.5 Sunny Island mit Wandhalterung montieren

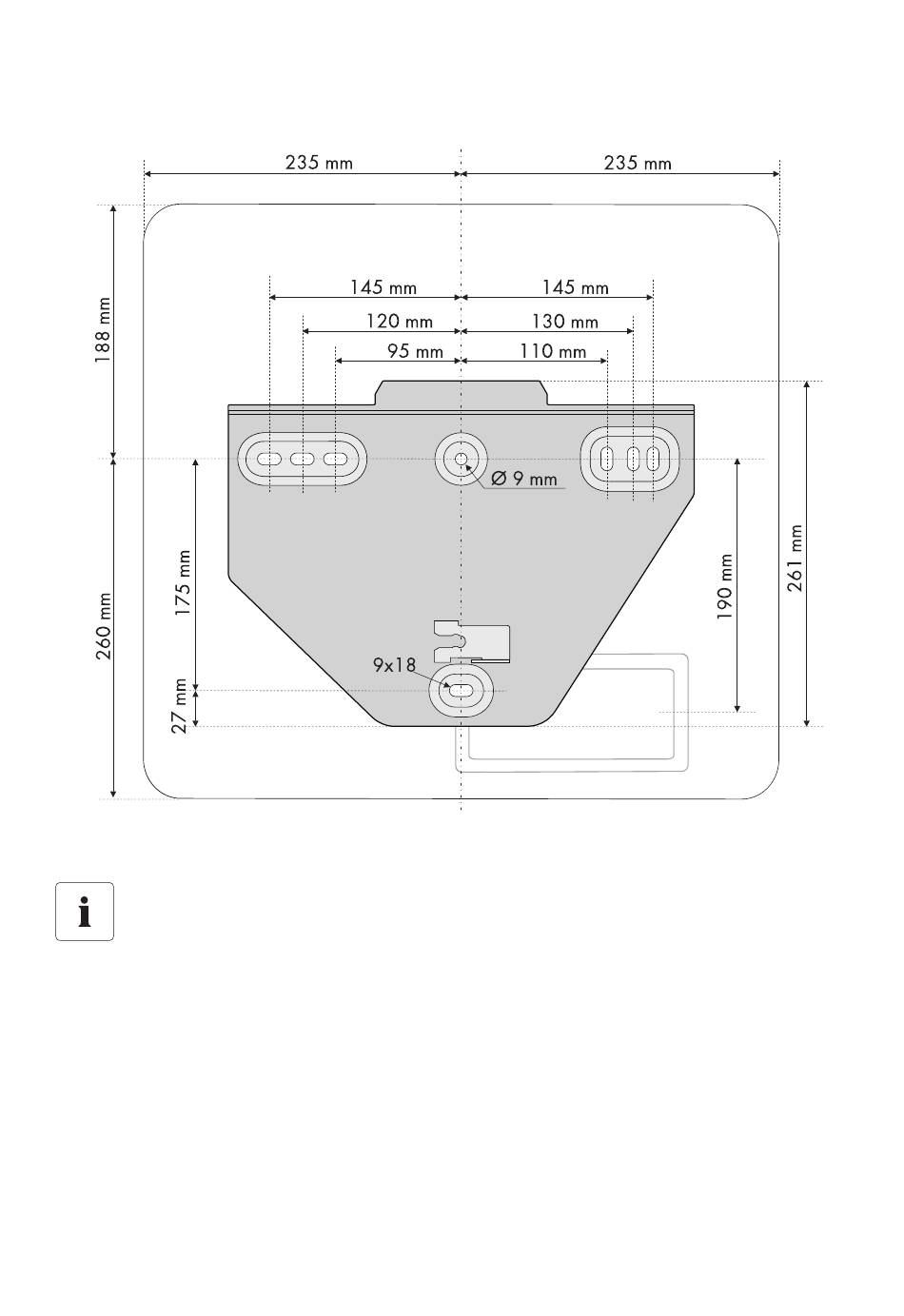

1. Wandhalterung als Bohrschablone verwenden und Positionen der Bohrlöcher markieren.
Anzahl der verwendeten Bohrlöcher
• Bei Montage an der Wand mindestens zwei der waagerechten Löcher und das
Unterste in der Mitte verwenden.
• Bei Montage an einem Pfosten die beiden Löcher in der Mitte verwenden.
Technische Beschreibung SI2012_2224-TDE091830
Montage
23
